DIGITUS optisko šķiedru bīdāmā savienojuma kārba, 1U, aprīkota ar 6x LC dupleksu, t.sk. M 25 skrūve, savienojuma kasete OM4 krāsainie pigteilu vadi, adapteris

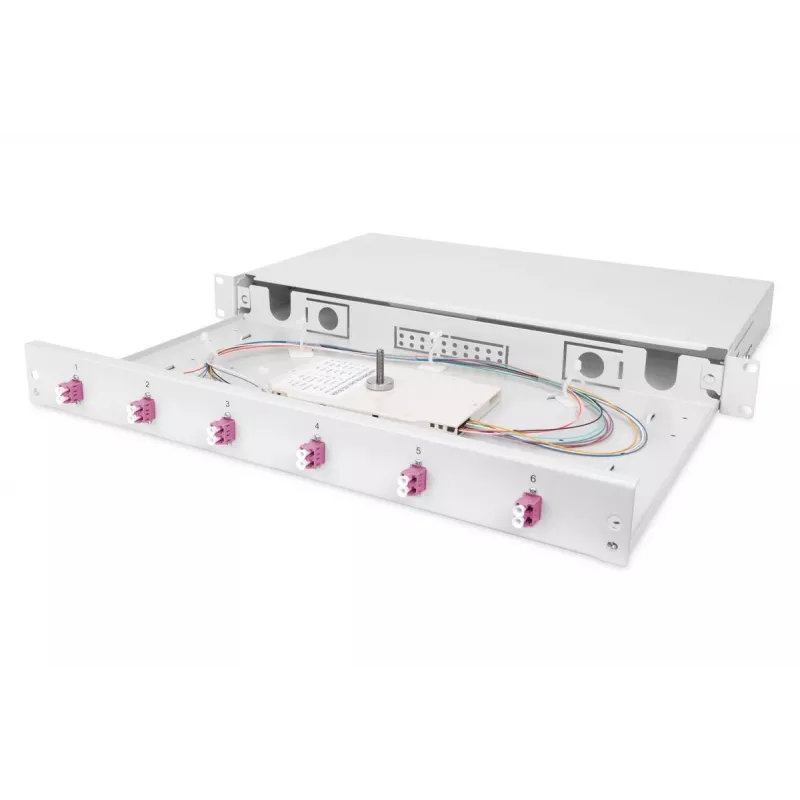

Digitus DN-96330-4 ir 1U optisko šķiedru bīdāmā savienojuma kārba, kas paredzēta sakārtotai kabeļu pārvaldībai plauktos un korpusos. Ievietota pelēkā tērauda 19" (48,3 cm) panelī ar 280 mm dziļumu, iekārta ir paredzēta OM4 daudzmodu šķiedrai un komplektācijā ir iepriekš uzstādīti LC dupleksie pieslēgumi, kā arī iekļauta savienojuma kasete ar krāsainiem pigteilu vadiem un savienotājiem, lai vienkāršotu terminēšanu un maršrutēšanu.

Priekšrocības

Šis kabeļu pārvaldības panelis nodrošina kompaktu 1U nospiedumu profesionālām optisko šķiedru instalācijām, atbalsta augstas veiktspējas OM4 daudzmodu savienojumus caur LC dupleksajiem portiem, un ietver savienojuma kaseti, lai aizsargātu un pārvaldītu savienojumus. Bīdāmā konstrukcija ļauj viegli piekļūt uzstādīšanai un apkopei, savukārt tērauda korpuss piedāvā mehānisku aizsardzību plauktu vidē.

Piemērots

• Datu centru plauktu instalācijām
• Telekomunikāciju un tīkla skapjiem
• Serveru telpām un strukturētas kabeļu sistēmas paneļiem
• Vietām, kur nepieciešami OM4 daudzmodu savienojumi ar LC dupleksajām saskarnēm

Galvenās specifikācijas

• Formas faktors: 1U, 19" (48,3 cm) panelis
• Dziļums: 280 mm
• Šķiedras tips: OM4 daudzmodu
• Savienotāji: 6× LC duplekss (LC DX)
• Komplektā ietilpst: savienojuma kasete, krāsainie pigteilu vadi, savienotāji
• Korpuss: pelēks tērauds
• Zīmols/Modelis: DIGITUS DN-96330-4
• EAN: 4016032325703

Lietošana

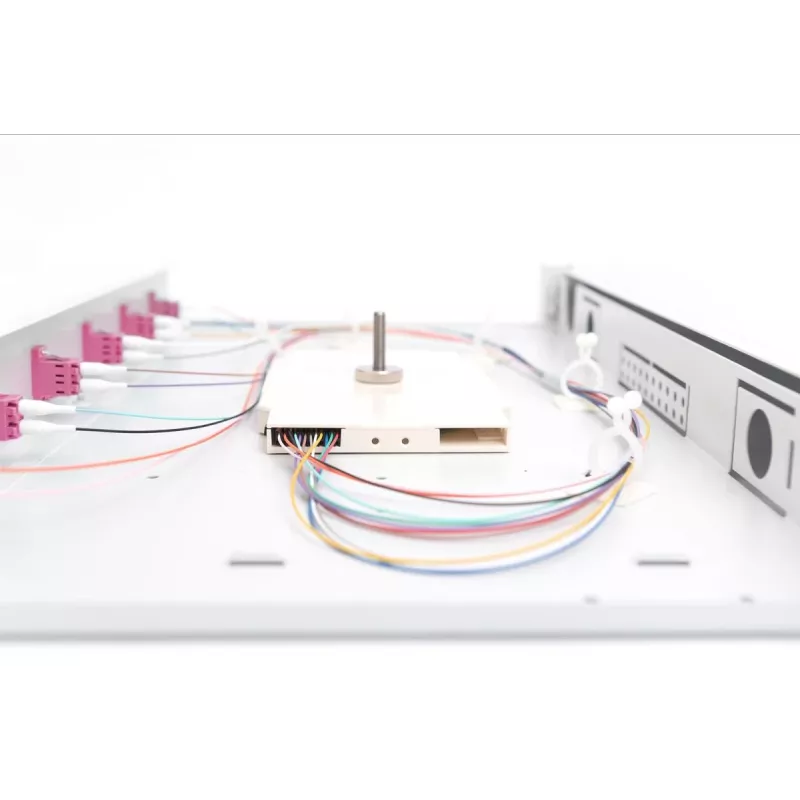

Uzstādiet paneli standarta 19" plauktā, aizņemot 1U vietu. Izvelciet atvilktni, lai piekļūtu savienojuma kasetei un maršrutēšanas zonai. Terminējiet šķiedras nodrošinātajā savienojuma kasetē, nostipriniet savienojumus atbilstoši standarta praksei, un maršrutējiet krāsainos pigteilu vadus uz LC dupleksajiem savienotājiem. Aizveriet atvilktni un nostipriniet paneli. Pārbaudiet savienojumus un veiciet optisko testēšanu, lai apstiprinātu savienojuma veiktspēju.

Ieteikumi

Rīkojieties ar OM4 daudzmodu šķiedrām un pigteilu vadiem, ievērojot atbilstošus ESD piesardzības pasākumus, un izmantojiet piemērotu savienojuma aizsardzību. Ievērojiet liekšanas rādiusus ražotāja noteiktajās robežās un pēc uzstādīšanas veiciet ievades zudumu testēšanu, lai nodrošinātu sagaidāmo veiktspēju.
