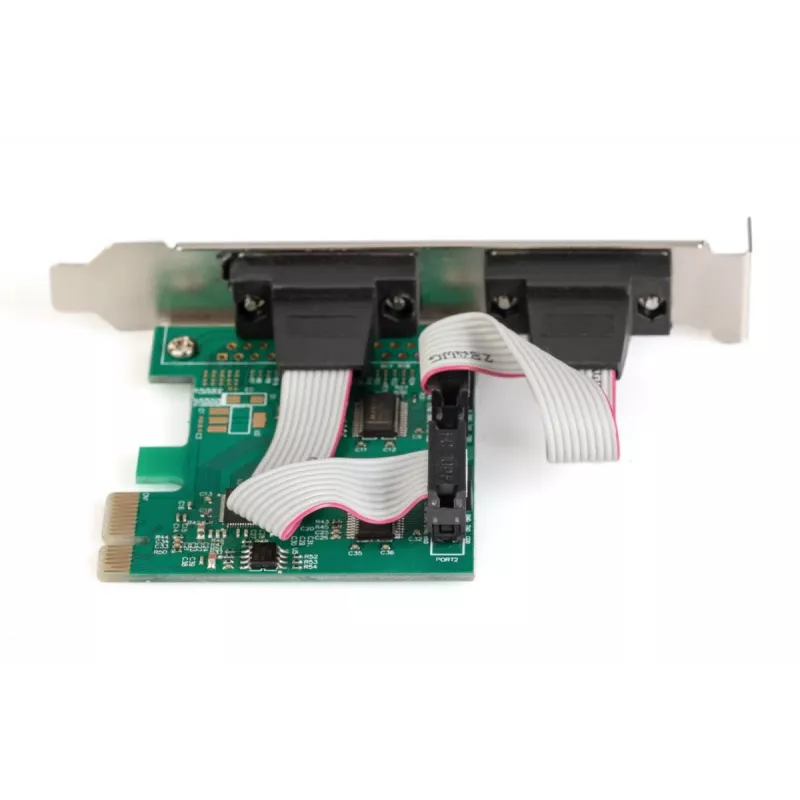

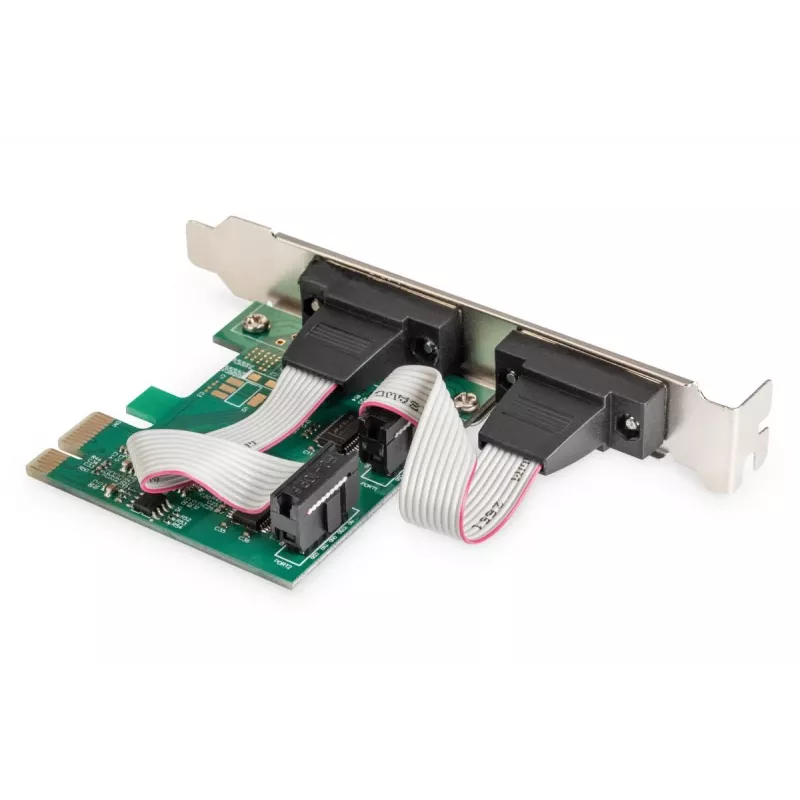

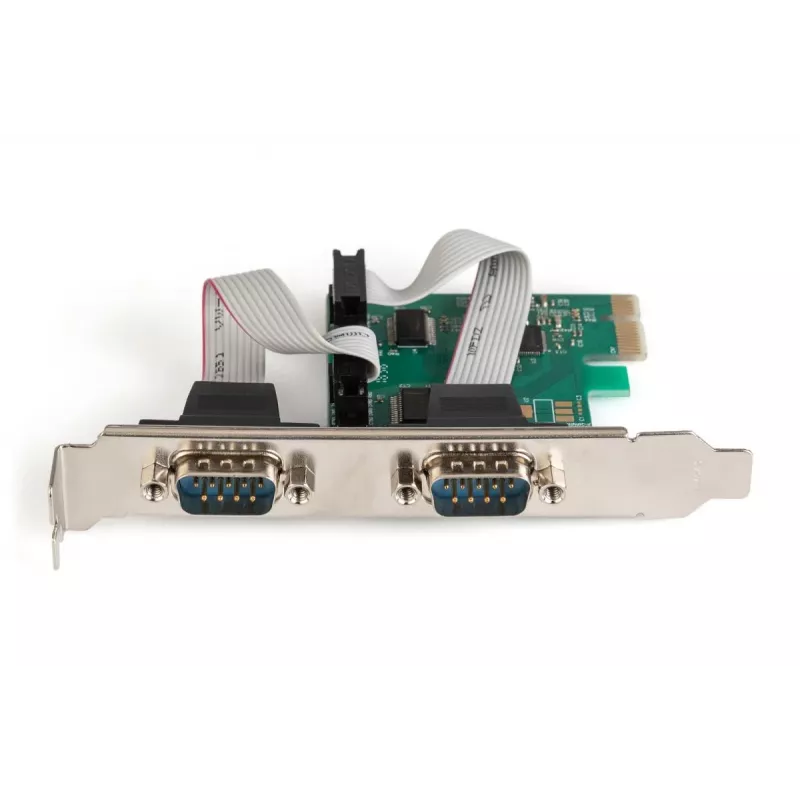

DIGITUS Serial I/O,2-port, Pci-e Add-On card 2 X DB9 M Slot Bracket + LP Brackets MCS9901 chIPSet

DIGITUS seriālā saskarnes karte 2 portu PCIe pārveido PCI Express slotu divos RS232 (DB9) seriālajos pieslēgvietās, ļaujot pieslēgt seriālos modemus, plaukstdatorus, digitālās kameras, printerus, ISDN termināļa adapterus un citas mantotās ierīces. Tā ir balstīta uz oriģinālu vienas mikroshēmas dizainu (Blech OXPCIe952 mikroshēmojums) un atbalsta datu pārraides ātrumu līdz 128 000 bps, vienlaikus samazinot CPU noslodzi salīdzinājumā ar parastajām seriālajām kartēm. Karte atbilst PCI Express bāzes specifikācijai 2.0 un nodrošina divus vīrišķos DSUB 9 savienotājus ar UART 16C950 funkcionalitāti.

Priekšrocības

PCIe seriālā karte piedāvā divus uzticamus RS232 pieslēgvietas vienā zema profila kartē, atbalsta augstu datu pārraides ātrumu līdz 128 000 bps un ievēro PCI Express 2.0 standartus plašai savietojamībai. Oriģinālais vienas mikroshēmas dizains samazina CPU pieskaitāmās izmaksas, un iebūvētais UART 16C950 nodrošina stabilu seriālo saziņu ar mantotajām iekārtām.

Piemērots

• Seriālo modemu un ISDN termināļa adapteru pieslēgšanai
• Mantoto rūpniecisko iekārtu un kontrolleru integrēšanai
• POS ierīču, čeku printeru un svītrkodu skeneru pievienošanai
• Seriālo plaukstdatoru, vecāku digitālo kameru un mērinstrumentu atbalstam

Galvenās specifikācijas

• Host interfeiss: PCIe (atbilst PCI Express 2.0)
• Mikroshēmojums: Blech OXPCIe952 (oriģināls vienas mikroshēmas dizains)
• Pieslēgvietas: 2 x DSUB 9 (vīrišķais) RS232
• UART: 16C950
• Maksimālais datu pārraides ātrums: līdz 128 000 bps
• Iekšējais: Jā
• Ražotājs: DIGITUS, MPN DS-30000-1, EAN 4016032309390

Lietošana

Izslēdziet datoru un ievietojiet karti brīvā PCI Express slotā, nostipriniet to korpusā. Pievienojiet seriālās ierīces divām DB9 pieslēgvietām, izmantojot standarta RS232 kabeļus. Pēc sistēmas ieslēgšanas instalējiet nepieciešamos draiverus, ko nodrošina operētājsistēma vai ražotājs. Pārbaudiet pieslēgvietu piešķiri sistēmas ierīču pārvaldniekā un konfigurējiet bodu ātrumu un seriālos parametrus (paritāte, datu biti, stop biti) lietojumprogrammā, kas piekļūs pieslēgvietām.

Ieteikumi

Stabilai darbībai elektriski trokšņainā vidē izmantojiet ekranētus RS232 kabeļus un saskaņojiet seriālos iestatījumus (bodu ātrums, paritāte, datu biti, stop biti) starp karti un pievienotajām ierīcēm. Nodrošiniet, lai draiveri būtu atjaunināti jūsu operētājsistēmai, un, ja izmanto rūpnieciskās sistēmās, ievietojiet karti zema profila vai standarta kronšteinā atbilstoši jūsu korpusam.
