DIP slēdzis DeLOCK 66306 spiedshēmas plates (PCB) piederumi

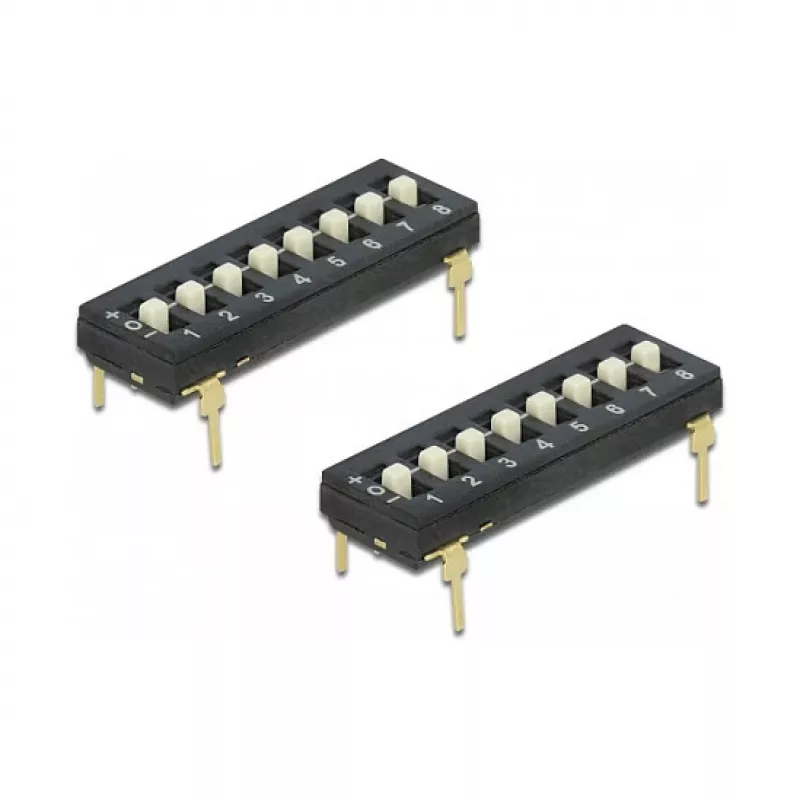

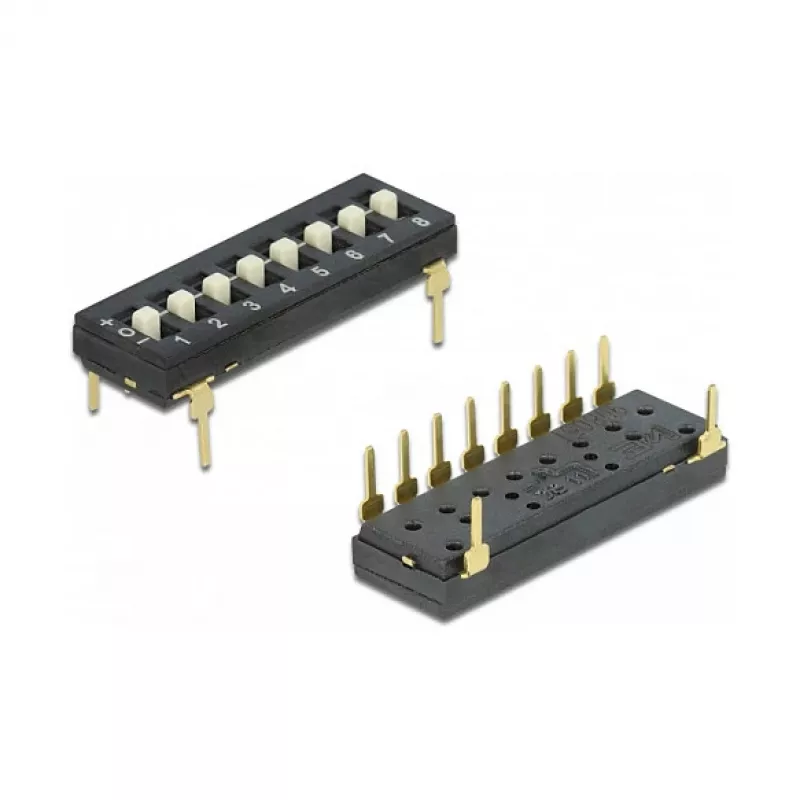

DELOCK 66306 DIP slēdzis ir neliels, uz PCB montējams piederums, kas tiek piegādāts komplektā ar diviem slēdžiem aizsargājošā tūbiņas iepakojumā. Tas nodrošina kompaktu un viegli pieejamu veidu, kā iestatīt un mainīt digitālās konfigurācijas opcijas tieši uz spiedshēmas plates. Komponents ir paredzēts uzstādīšanai uz PCB vietās, kur ir ierobežota telpa un nepieciešama manuāla loģisko stāvokļu vai funkciju opciju izvēle.

Priekšrocības

Šis DIP slēdzis piedāvā kompaktu nospiedumu, kas piemērots blīviem PCB izkārtojumiem, un vienkāršu manuālu darbību bez instrumentiem. Piegādāts tūbiņā, lai samazinātu bojājumus apstrādes laikā un vienkāršotu uzglabāšanu, tas nodrošina ātru nomaiņu vai uzstādīšanu montāžas un prototipēšanas laikā. Standartizētais formas faktors atvieglo savietojamību ar izplatītiem PCB izkārtojumiem un kontaktu shēmām, padarot to par praktisku izvēli gan atsevišķiem projektiem, gan maza mēroga ražošanas sērijām.

Piemērots

• Loģisko ievades signālu un adreses izvēles konfigurēšanai izstrādes un ražošanas PCB
• Nelieliem elektronikas projektiem, prototipiem un hobiju shēmu platēm
• Remonta, modifikācijas vai nomaiņas darbiem vadības un saskarnes platēs
• Lietojumprogrammām, kur nepieciešama periodiska manuāla pārkonfigurēšana bez pārprogrammēšanas

Galvenās specifikācijas

• Iepakojums: komplektā 2 uz PCB montējami DIP slēdži
• Montāža: caurumu montāža vai savietojams ar PCB kontaktu rindu
• Formas faktors: kompakts DIP slēdža korpuss, kas paredzēts šaurai PCB izvietojuma vietai
• Iedarbināšana: manuāls pārslēdzējs atsevišķām slēdža pozīcijām
• Iepakojums: tūbiņa aizsardzībai un ērtai apstrādei uzglabāšanas un transportēšanas laikā

Lietošana

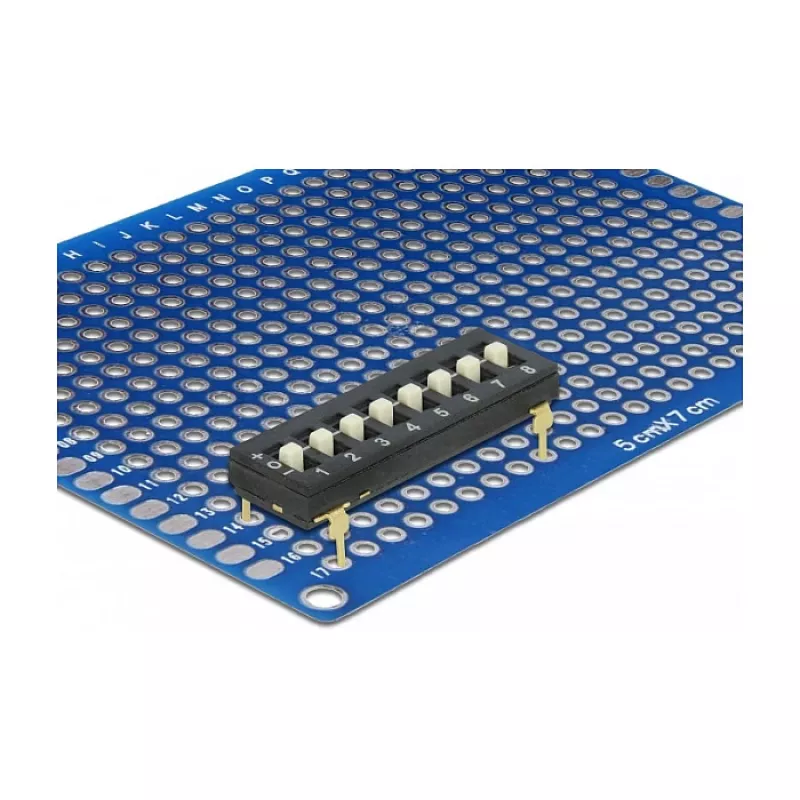

Novietojiet DIP slēdzi uz norādītā PCB nospieduma, izlīdzinot ar plates kontaktu shēmu, un pielodējiet vadus saskaņā ar standarta caurumu montāžas praksi. Iestatiet katru slēdža pozīciju, viegli pārslēdzot izpildmehānismus ar nelielu instrumentu vai pirksta galu, lai mainītu atvērto/aizvērto stāvokli attiecīgajai shēmas trasei. Pārbaudiet savienojumus un loģisko stāvokļu izmaiņas ar multimetru vai novērojot ierīces uzvedību sākotnējā ieslēgšanas un testēšanas laikā.
