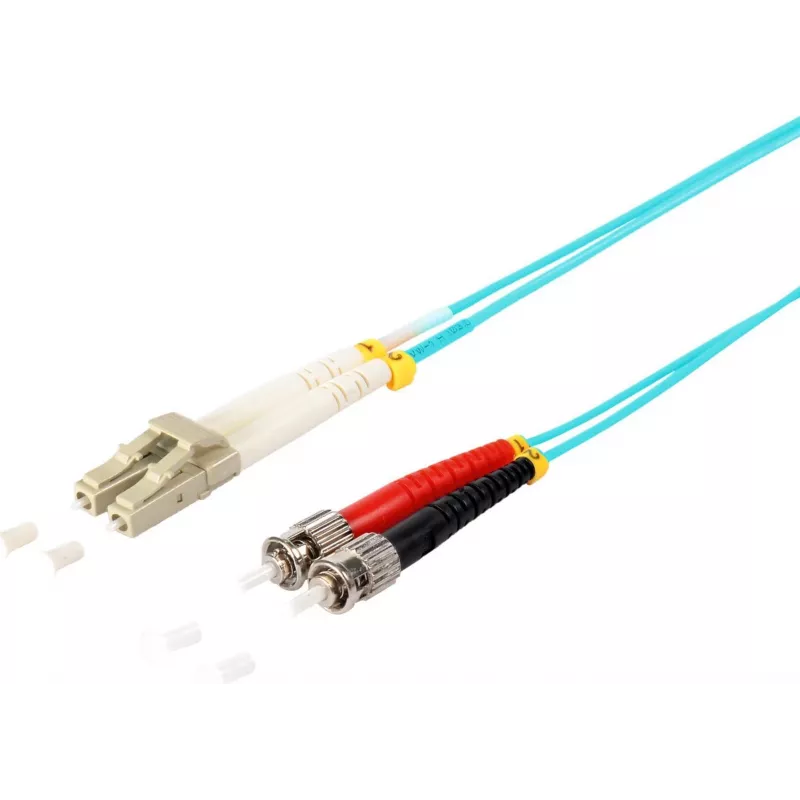

Dupleksais optiskais savienotājvads ShiverPeaks 77941/3 50/125µ OM3 1 m

Dupleksais optiskais savienotājvads ShiverPeaks 77941/3 50/125µ OM3 1 m ir daudzmodu optiskais dupleksais savienotājvads, kas paredzēts īsa attāluma, ātrgaitas savienojumiem datu centros, serveru telpās un tīkla skapjos. Kabelis izmanto 50/125 µm daudzmodu OM3 šķiedras, kas optimizētas 850 nm VCSEL avotiem, piedāvājot uzlabotu joslas platumu un samazinātu modālo dispersiju uzticamai dupleksai pārraidei starp raiduztvērējiem, komutatoriem un savienotāj paneļiem. Gaiši zilais apvalks un kompaktā dupleksā konstrukcija atvieglo identifikāciju un uzstādīšanu blīvās kabeļu vidēs.

Priekšrocības

OM3 daudzmodu konstrukcija nodrošina lāzera optimizētu veiktspēju, kas piemērota 10 Gigabit Ethernet tipiskām īsa attāluma prasībām un atbalsta turpmākus uzlabojumus OM klasē. Dupleksie LC savienotāji nodrošina polaritāti saglabājošus savienojumus raiduztvērēju portiem un tīkla aprīkojumam, vienlaikus samazinot ievades zudumus. 1 m garums ir ērts savienošanai skapjos un starp blakus esošām iekārtām, kur nepieciešami īsi, sakārtoti maršruti. Kabeļa apvalks un savienotāju konstrukcija atvieglo vieglu izvietošanu un skaidru krāsu kodēšanu ātrai apkopei.

Piemērots

• Īsa attāluma starpsavienojumiem datu centros un serveru telpās
• Savienotāj paneļu un komutatoru – raiduztvērēju savienojumiem
• Augsta blīvuma skapju instalācijām un iekārtu savstarpējiem savienojumiem
• 10 Gigabit Ethernet lietojumiem daudzmodu optiskajā šķiedrā

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu 50/125 µm, OM3
• Konfigurācija: Dupleksa (divas šķiedras)
• Savienotāja tips: LC dupleksais (abos galos)
• Darba viļņa garums: optimizēts pie 850 nm
• Garums: 1,0 m
• Apvalka krāsa: gaiši zila (OM3 standarts)
• Tipisks lietojums: īsa attāluma ātrgaitas savienojumi

Kā lietot

Pievienojiet vienu duplekso LC galu raiduztvērēja vai komutatora portam un otru galu attiecīgajam savienotāj panelim vai ierīcei, nodrošinot pareizu raidīšanas/saņemšanas polaritāti. Izvietojiet 1 m kabeli skapī vai korpusā bez asiem līkumiem un nostipriniet to pie kabeļu pārvaldības elementiem, lai novērstu slodzi uz savienotājiem. Pēc uzstādīšanas pārbaudiet savienojuma statusu pievienotajās ierīcēs un izmēriet ievades zudumus, ja nepieciešams kritiskiem savienojumiem.

Ieteikumi

Optimālai veiktspējai saglabājiet minimālo liekuma rādiusu, izvairieties no savienotāju galu piesārņošanas un pirms savienošanas notīriet savienotājus. Izmantojiet šo 1 m OM3 duplekso kabeli īsiem savienojumiem un rezervējiet garākus vai vienmoda kabeļus tālsatiksmes vai vienmoda lietojumiem.
