Dupleksais optiskās šķiedras komutācijas kabelis ShiverPeaks 77823 SC/SC 9/125µm OS1/OS2 2.0 m

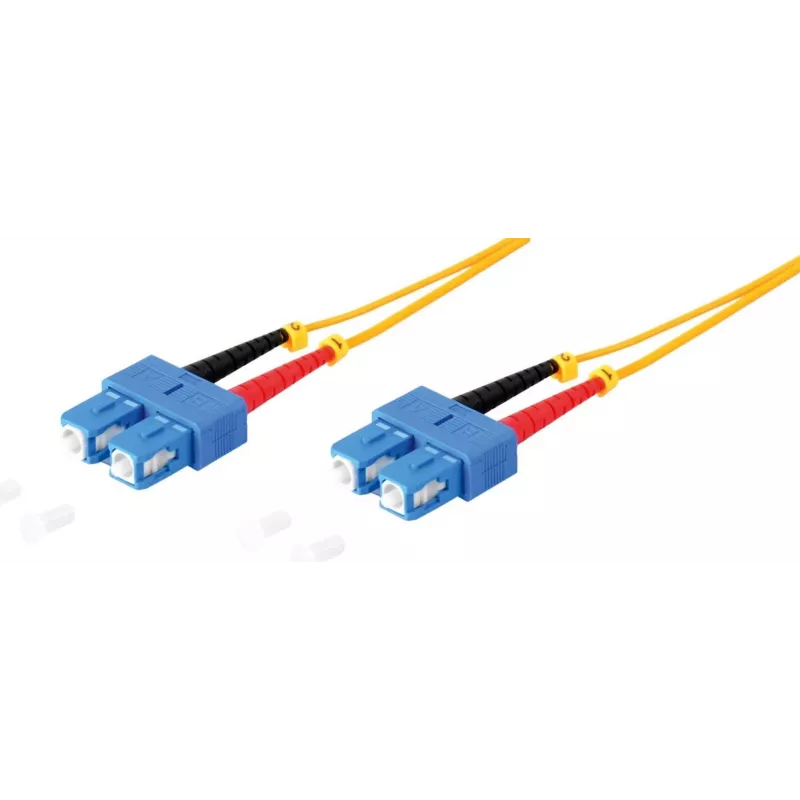

ShiverPeaks dupleksais optiskās šķiedras komutācijas kabelis 77823 ir 2,0 m vienmoda ielāpu vads ar SC–SC dupleksajiem savienotājiem un 9/125 µm OS1/OS2 šķiedru. Tas nodrošina divas šķiedras vienā dzeltenā dupleksā komplektā raidīšanas un uztveršanas kanāliem un ir paredzēts punktu–punkta optiskajiem savienojumiem telekomunikācijās, datu centros un FTTH (šķiedra līdz mājām) vidēs. Kabelis atbalsta standarta vienmoda iekārtas un nodrošina kompaktu, rūpnīcā terminētu savienojumu optisko raiduztvērēju, ielāpu paneļu un sadales rāmju savienošanai.

Priekšrocības

Šis dupleksais komutācijas kabelis apvieno SC mehānisko izturību ar vienmoda 9/125 µm šķiedras veiktspēju, lai nodrošinātu zemu vājinājumu un stabilu signāla pārraidi tipiskos instalācijas attālumos. Tā dupleksā konstrukcija saglabā raidīšanas un uztveršanas kanālus savienotus pārī vienkāršai savienojamībai, savukārt standartizētie SC savienotāji ļauj droši savienoties ar parastajām vienmoda pieslēgvietām. 2,0 m garums nodrošina elastību īsiem starpsavienojumiem plauktos, ielāpu paneļos un termināļu kārbās.

Piemērots

• Punktu–punkta optiskajiem savienojumiem telekomunikāciju un pakalpojumu sniedzēju tīklos
• Ielāpu savienojumiem datu centru plauktos un optiskajos sadales rāmjos
• FTTH un abonentu terminēšanai, kur nepieciešami vienmoda savienojumi
• Vienmoda optisko raiduztvērēju, multivides pārveidotāju un slēdžu savienošanai

Galvenās specifikācijas

• Šķiedras tips: vienmoda 9/125 µm (OS1/OS2)
• Savienotāja tips: SC–SC dupleksais
• Komplekts: dupleksais kabelis ar pārī savienotām šķiedrām raidīšanai un uztveršanai
• Garums: 2,0 m
• Kabeļa krāsa: dzeltena (nozares standarts vienmodam)
• Terminēšana: rūpnīcā pulēti SC savienotāji lietošanai “plug‑and‑play”

Kā lietot

Izvelciet duplekso ielāpu kabeli starp divām vienmoda pieslēgvietām, kurām nepieciešams savienojums, rūpējoties par pareizu raidīšanas/uztveršanas orientāciju, ja ierīcēm nepieciešama noteikta polaritāte. Ievietojiet katru SC savienotāju attiecīgajā SC ligzdā, līdz tas nofiksējas vietā. Izvairieties no asiem līkumiem un samezglojumiem kabelī; ievērojiet minimālo liekšanas rādiusu, kas ieteicams 9/125 µm kabeļu tipiem. Lai noņemtu, nospiediet SC savienotāja fiksatoru un uzmanīgi izvelciet, lai nenoslogotu šķiedru galus.

Ieteikumi

Pirms savienošanas pārbaudiet savienotāju gala virsmas un, ja nepieciešams, notīriet ar piemērotu optiskās šķiedras tīrīšanas instrumentu, lai novērstu signāla zudumus vai bojājumus. Izmantojiet spriegojuma samazināšanu ielāpu paneļos vai iekārtu ievada punktos un izvairieties no ilgstošas mehāniskas slodzes vai mitruma iedarbības, lai saglabātu optisko veiktspēju.
