Durvju/logu sensors ABB GHQ3201972R0001 vadu, balts, magnētiskā slēdzene, 20×100×60 mm

Vadu durvju/logu sensors ABB GHQ3201972R0001 baltā krāsā ir magnētisks kontakta sensors, kas paredzēts durvju un logu atvēršanas/aizvēršanas stāvokļa uzraudzībai. Kompaktais modulis (20×100×60 mm) tiek pievienots ar kabeli signalizācijas paneļiem vai ēku automatizācijas sistēmām, un tajā ietilpst magnēts un hermetizēts kontakts, kas nepieciešami pamata ielaušanās noteikšanai vai stāvokļa uzraudzībai.

Priekšrocības

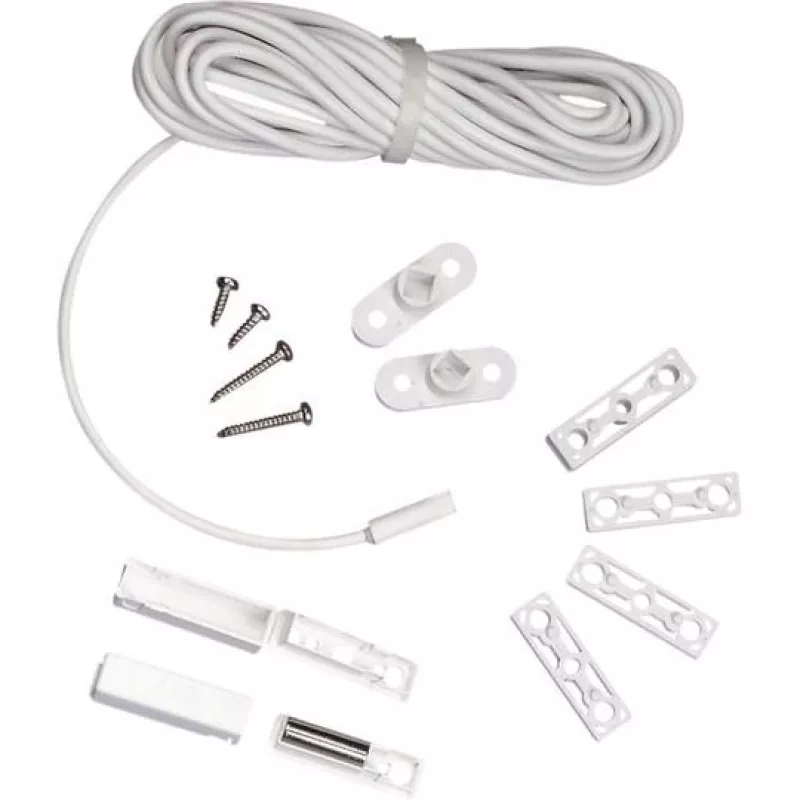

Komplektā ietilpst magnēts un hermetizēts kontakts ar 4,0 m LIYY 4 x 0,14 mm² savienojuma kabeli, kā arī divi korpusi, divas starplikas plāksnes, divi atloki un četras pretmagnētiskas stiprinājuma skrūves drošai montāžai. Vadu savienojums nodrošina uzticamu signāla pārraidi bez baterijām, savukārt plānais baltais korpuss ļauj diskrēti uzstādīt sensoru uz vairuma durvju un logu rāmju.

Piemērots

• Perimetra drošībai uz durvīm un logiem
• Integrācijai ar signalizācijas vadības paneļiem
• Stāvokļa uzraudzībai ēku automatizācijas sistēmās
• Esošo un jaunbūvju instalācijām, kur nepieciešams vadu magnētiskais kontakts

Galvenās specifikācijas

• Zīmols: ABB
• Modelis / MPN: GHQ3201972R0001
• EAN: 4016779506601
• Tips: Vadu magnētiskais durvju/logu sensors (hermetizēts kontakts)
• Izmēri: 20 × 100 × 60 mm (P × D × A)
• Kabelis: LIYY 4 x 0,14 mm², garums 4,0 m
• Krāsa: Balta

Lietošana

Uzstādiet sensora korpusu un magnētu uz durvīm un rāmja (vai loga un rāmja), lai aizvērtā stāvoklī magnēts sakristu ar hermetizēto kontaktu. Izmantojiet komplektā iekļautās starplikas plāksnes un atlokus, kur nepieciešams, lai panāktu pareizu savietojumu un atstarpi. Pievienojiet sensora kabeli signalizācijas panelim vai automatizācijas ievadei saskaņā ar paneļa ražotāja shēmu un konfigurējiet ievadi kā magnētisko/kontakta sensoru. Pārbaudiet darbību, atverot un aizverot durvis vai logu, lai pārliecinātos, ka panelis reģistrē atvērtu un aizvērtu stāvokli.

Ieteikumi

Uzstādiet sensoru uz tīras, sausas virsmas, izmantojot komplektā iekļautās pretmagnētiskās stiprinājuma skrūves. Izvairieties no kabeļa izvietošanas spēcīgu elektromagnētisko avotu tuvumā. Lai nodrošinātu uzticamu darbību, pārbaudiet savietojumu un drošu montāžu pēc uzstādīšanas, kā arī veiciet funkcionālo pārbaudi ar vadības paneli.
