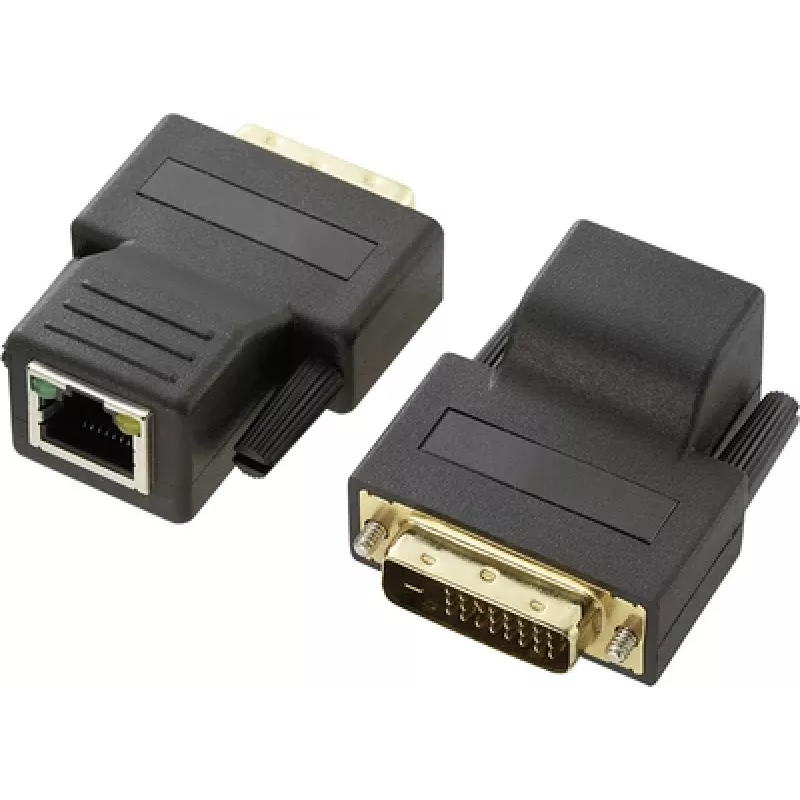

DVI pagarinātājs Renkforce 189872 — pagarina DVI signālu līdz 70 m, izmantojot RJ45 kabeli

Renkforce DVI pagarinātājs modelis 189872 pagarina DVI video signālus līdz 70 metriem, izmantojot standarta RJ45 kabeļus. Tas ļauj atdalīt DVI avotu un displeju, pārveidojot DVI savienojumu, lai tas pārvietotos pa lētiem, plaši pieejamiem tīkla kabeļiem, padarot praktisku monitora, projektora vai KVM vienības izvietošanu tālu no video avota, neizmantojot garus DVI kabeļus.

Priekšrocības

Šis pagarinātājs izmanto RJ45 infrastruktūru, lai pārraidītu DVI signālus lielos attālumos, saglabājot video kvalitāti un vienkāršojot kabeļu pārvaldību. Tā konstrukcija samazina nepieciešamību pēc īpašiem DVI kabeļu izvadiem, atbalsta vienkāršu uzstādīšanu ar plaši pieejamiem Cat5e/Cat6 kabeļiem un ir piemērota stacionārām instalācijām, kur nepieciešams tīrs, uzticams signāla ceļš. Produkts ir saderīgs ar parastajiem DVI displejiem un avotiem, un samazina vizuālo signāla pasliktināšanos tipiskos darbības attālumos.

Piemērots

• Konferenču telpām, kur avots atrodas tālu no projektora vai displeja
• Klasēm un lekciju zālēm, kur nepieciešama attālināta displeja izvietošana
• Vadības telpām un monitoringa stacijām ar centralizētiem video avotiem
• Mazumtirdzniecības displejiem un digitālo izkārtņu risinājumiem, izmantojot esošos RJ45 kabeļus
• KVM lietojumiem, kur tastatūras/video/peles aprīkojums atrodas atsevišķi

Galvenās specifikācijas

• Maksimālais pārraides attālums, izmantojot RJ45 kabeli: līdz 70 metriem
• Signāla tips: vienas saites DVI video pagarinājums
• Kabeļa tips: standarta Cat5e/Cat6 UTP/STP RJ45 tīkla kabelis
• Savienojuma metode: DVI avota un displeja galos ar RJ45 starp vienībām
• Tipiskā atbalstītā izšķirtspēja: piemērota parastajām DVI izšķirtspējām paplašinātos attālumos (veiktspēja atkarīga no kabeļa kvalitātes un vides)

Kā lietot

Pievienojiet avota ierīces DVI izeju pie raidītāja vienības un pievienojiet displeja DVI ieeju pie uztvērēja vienības. Izmantojiet vienu RJ45 tīkla kabeļa posmu starp raidītāju un uztvērēju, nodrošinot pareizu terminēšanu un izvairoties no bojātiem vai pārāk gariem kabeļu posmiem, kas pārsniedz norādītos 70 metrus. Pievienojiet barošanu vienībām, ja nepieciešami atsevišķi barošanas avoti, un pārbaudiet signāla esamību pievienotajā displejā. Pielāgojiet avota displeja iestatījumus pēc vajadzības, lai tie atbilstu monitora vai projektora dabiskajai izšķirtspējai.

Ieteikumi

Izmantojiet augstas kvalitātes Cat5e vai Cat6 kabeli ar uzticamām terminatoriem un izvairieties no RJ45 kabeļa novietošanas līdzās augstsprieguma strāvas līnijām, lai samazinātu traucējumus. Lai iegūtu labākos rezultātus, pirms pastāvīgas uzstādīšanas izmēriet un pārbaudiet faktisko uzstādīšanas attālumu un izšķirtspējas prasības. Vidēs ar spēcīgiem elektromagnētiskajiem traucējumiem izvēlieties ekranētu kabeli vai uzlabojiet zemējumu, lai saglabātu signāla integritāti.
