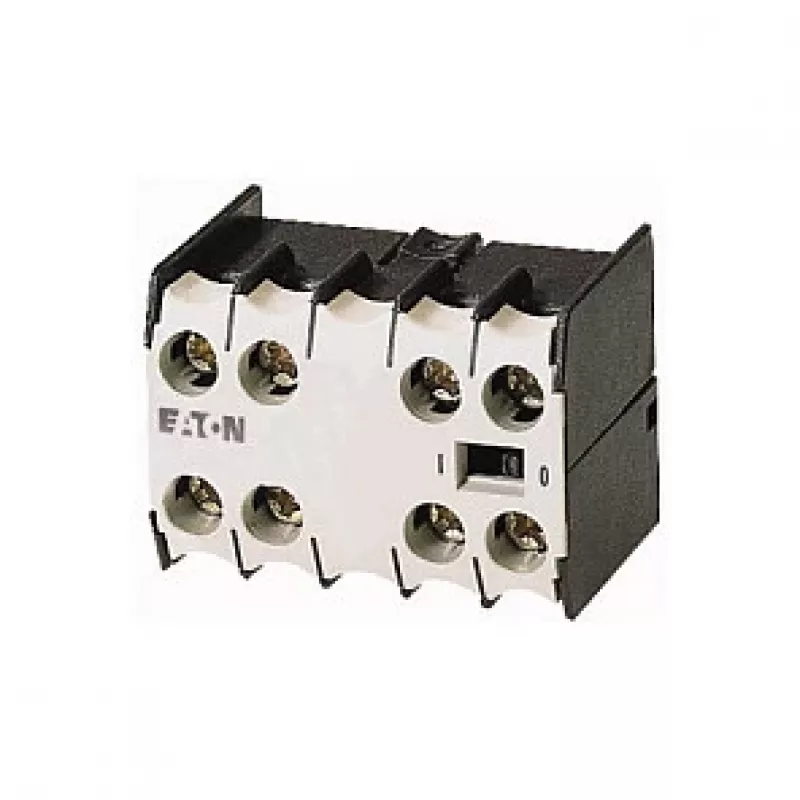

Eaton 22DILE Papildu kontaktu bloks 2NO+2NC Skrūvju spailes Priekšējais stiprinājums DIL E kontaktoriem

Eaton 22DILE papildu kontaktu bloks atšķiras no parastajiem pievienojamajiem kontaktiem ar līdzsvarotu 2NO+2NC konfigurāciju kompaktā, priekšējā stiprinājuma korpusā, kas īpaši izstrādāts DIL E kontraktoru sērijai. Tā vietā, lai apmierinātos ar vienu kontakta funkciju, šis modulis nodrošina divus normāli atvērtus un divus normāli slēgtus kontaktus, tādējādi viens bloks var apstrādāt gan vadības, gan signalizācijas uzdevumus bez papildu vadiem vai papildu komponentiem. Skrūvju spaiļu konstrukcija pieņem cietus vai uzmavas vadītājus no 0,75 līdz 2,5 mm², nodrošinot drošu un apkopei draudzīgu savienojumu pat augstas vibrācijas rūpnieciskajos paneļos.

Galvenās priekšrocības

• 4 polu papildu kontaktu bloks: 2 NO + 2 NC elastīgai vadības loģikai
• Tieša priekšējā montāža uz Eaton DIL E kontraktoriem – bez instrumentiem vai adapteriem
• Skrūvju spailes ar plašu iespīlēšanas diapazonu (0,75–2,5 mm²) uzticamai lauka vadu pieslēgšanai
• Nominālais spriegums līdz 690 V AC / 220 V DC ar 6 kV impulsa izturību robustai pārslēgšanai
• Kompakti izmēri (45 × 86 × 58 mm) atbilst standarta 45 mm kontraktora platumam
• IP20 pirkstu droša aizsardzība un darba temperatūras diapazons no -25 līdz +60 °C skarbiem apstākļiem

Ikdienas lietošanā

Tehniķi novērtē, cik ātri 22DILE uzsnāp uz DIL E kontraktora priekšpuses, pārvēršot pamata jaudas pārslēgšanas ierīci par pilnībā uzraudzītu vadības punktu. 2NO+2NC izkārtojums aptver bieži sastopamus scenārijus: viens NO darbības atgriezeniskās saites signālam, viens NO bloķēšanai, viens NC traucējumu trauksmei un viens NC drošības ķēdei – viss no viena bloka. Skrūvju spailes ir leņķiskas, lai tām būtu viegli piekļūt ar standarta skrūvgriezi, un skaidrs marķējums uz korpusa novērš vadu savienošanas kļūdas paneļa montāžas vai modernizācijas laikā. Tā kā kontakti ir nominēti gan AC-15, gan DC-13 slodzēm, tas pats bloks var apkalpot motoru vadības ķēdes, PLC ieejas un releju loģiku bez samazināšanas problēmām.

Pilnas specifikācijas

• Kontaktu konfigurācija: 2 normāli atvērti (NO) + 2 normāli slēgti (NC)
• Polu skaits: 4 polu
• Savienojuma veids: Skrūvju spailes
• Montāžas veids: Priekšējais stiprinājums uz Eaton DIL E kontraktoriem
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālā darba strāva (DC-13, 24 V): 1 A
• Nominālais darba spriegums (Ue): Līdz 690 V AC / 220 V DC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Spaiļu kapacitāte (ciets vads): 0,75–2,5 mm²
• Spaiļu kapacitāte (elastīgs vads ar uzmavu): 0,75–2,5 mm²
• Standarti: IEC/EN 60947-5-1
• Sērija: 22DILE
• Produkta veids: Papildu kontaktu bloks

Nobeiguma piezīme

Paneļu ražotājiem un apkopes komandām, kuriem nepieciešami uzticami papildu kontakti bez liekas materiālu saraksta sarežģīšanas, Eaton 22DILE piedāvā pārbaudītu, kompaktu risinājumu, kas nemanāmi integrējas ar DIL E sēriju.
