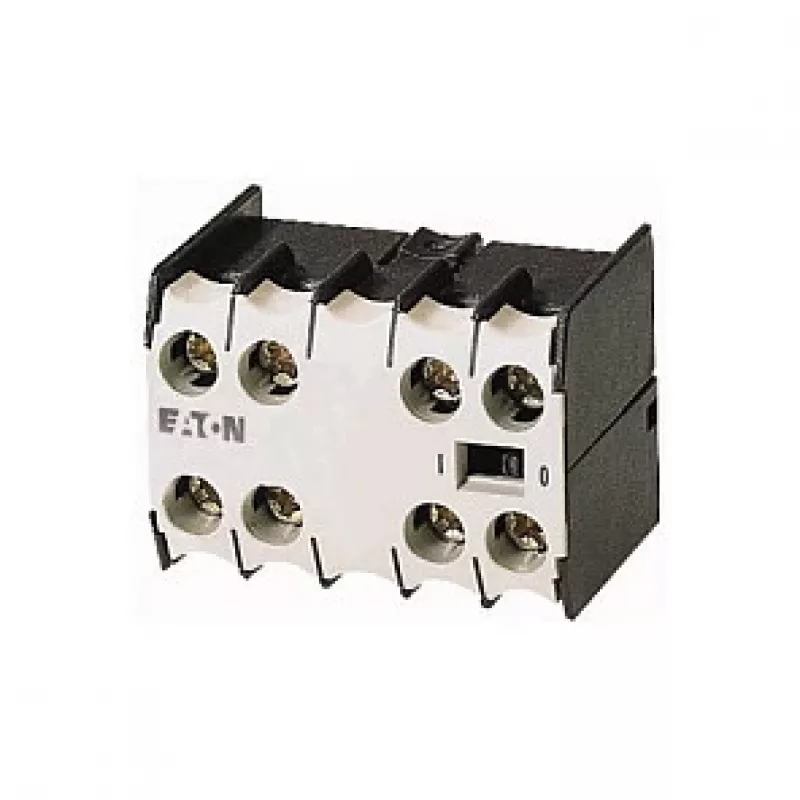

EATON 22DILEM Papildu kontaktu bloks, 2NO+2NC, 4 polu, skrūvju spailes, priekšējā montāža, DILM7-DILM38 kontaktoriem

Rūpnieciskajos vadības paneļos uzticami palīgkontakti ir būtiski signalizācijai un bloķēšanai. EATON 22DILEM palīgkontaktu bloks nodrošina 2 normāli atvērtus un 2 normāli slēgtus momentānos kontaktus, ļaujot precīzi atgriezeniski saņemt informāciju par kontaktoru stāvokli motora vadības ķēdēs. Tas ir paredzēts priekšējai montāžai uz EATON DILM7 līdz DILM38 kontaktoriem, vienkāršojot uzstādīšanu bez papildu instrumentiem.

Galvenās specifikācijas

• Kontaktu konfigurācija: 2 NO + 2 NC (4 polu)
• Savienojuma veids: Skrūvju spailes
• Montāžas veids: Priekšējā montāža
• Saderība: EATON DILM7 līdz DILM38 kontaktori
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva AC-15: 4 A pie 230 V, 3 A pie 400 V
• Nominālā darba strāva DC-13: 0,15 A pie 220 V
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 °C līdz +60 °C
• Uzglabāšanas temperatūras diapazons: -40 °C līdz +80 °C
• Standarti: IEC/EN 60947-5-1
• Produktu sērija: DILEM
• Palīgkontaktu veids: Momentānie

Kāpēc izvēlēties

22DILEM piedāvā kompaktu risinājumu jūsu kontaktoru vadības iespēju paplašināšanai. Ar NO un NC kontaktu kombināciju tas atbalsta gan signalizācijas, gan bloķēšanas funkcijas. Skrūvju spailes nodrošina drošus un izturīgus savienojumus, savukārt priekšējā montāža ļauj ātri modernizēt esošās instalācijas. Tā atbilstība starptautiskajiem standartiem garantē uzticamu darbību prasīgās rūpnieciskās vidēs.

Ideāli lietošanas gadījumi

• Motora vadības centri, kuriem nepieciešama palīgstatusa atgriezeniskā saite
• Bloķēšanas ķēdes drošībai un secības kontrolei
• Esošo DILM kontaktoru modernizācija ar papildu kontaktiem
• Rūpnieciskās automatizācijas paneļi ar ierobežotu vietu

Noderīgi zināt

Palīgkontaktu bloks ir paredzēts lietošanai sausās iekštelpu vidēs (IP20). Tas jāaizsargā no putekļiem un mitruma. Darba temperatūras diapazons no -25 °C līdz +60 °C ļauj to izmantot dažādos klimatiskajos apstākļos. Pirms uzstādīšanas vienmēr pārbaudiet saderību ar konkrēto kontaktora modeli.
