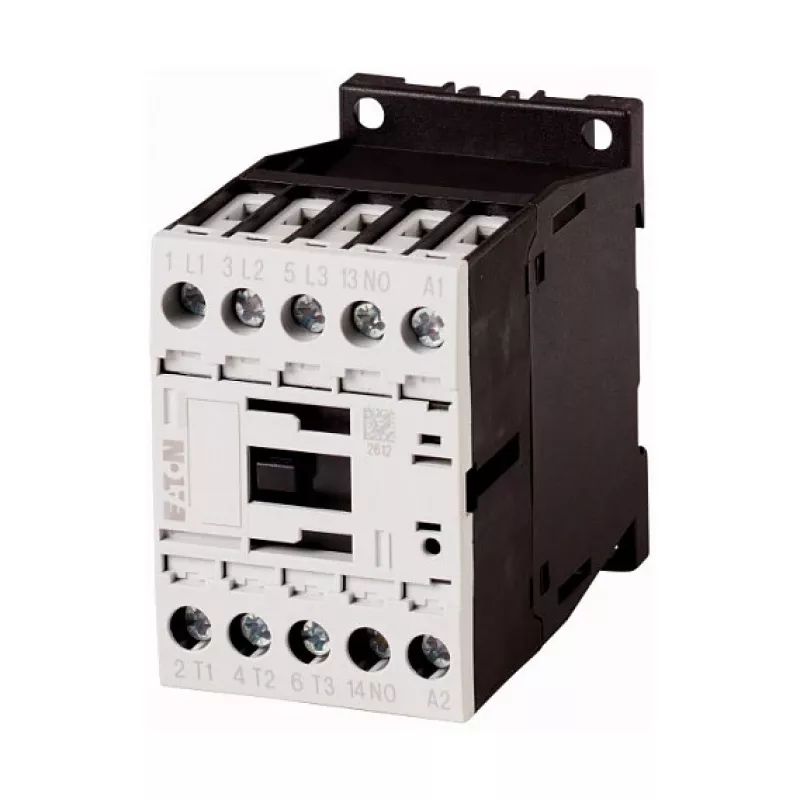

Eaton DILM12-10 Strāvas kontaktors – 230V AC spole, 3 poli + 1 NO, 12A AC-3, 5.5kW, IP20, DIN sliedes montāža

Izstrādāts, lai apkalpotu 5.5 kW motora slodzes pie 400V AC-3, Eaton DILM12-10 kontaktors apvieno 230V AC spoli ar izturīgu 3 polu galveno kontaktu komplektu un vienu papildu normāli atvērtu kontaktu. Ar mehānisko kalpošanas laiku 10 miljoni ciklu, šis kompaktais 45mm platais bloks ir būvēts rūpnieciskiem pārslēgšanas lietojumiem, kuriem nepieciešama uzticamība.

Pārskats

DILM12-10 ir daudzpusīgs strāvas kontaktors no Eaton DILM sērijas, izstrādāts trīsfāzu motoru un citu maiņstrāvas slodžu vadīšanai. Tā 230V AC vadības ķēde ļauj tieši pieslēgt standarta vadības spriegumam, savukārt 12A nominālā darba strāva (AC-3 pie 400V) un 5.5kW pārslēgšanas jauda padara to piemērotu plašam motoru starteru, konveijeru sistēmu un sūkņu vadības klāstam. IP20 aizsardzības pakāpe un skrūvju spailes nodrošina drošu un stabilu vadu pieslēgšanu iekšējos sadales skapjos.

Galvenās priekšrocības

• Uzticama pārslēgšana: 10 miljoni mehānisko darbību un 1.5 miljoni elektrisko darbību (AC-3) nodrošina ilgu kalpošanas laiku.
• Kompakts dizains: 45mm platums ietaupa paneļa vietu, nezaudējot veiktspēju.
• Integrēts palīgkontakts: 1 NO kontakts nodrošina statusa atgriezenisko saiti vai bloķēšanas iespēju.
• Globālie standarti: Atbilst IEC/EN 60947 un VDE 0660 prasībām, nodrošinot starptautisku atzīšanu.
• Daudzpusīga montāža: DIN sliede vai skrūvju montāža pielāgojas dažādām uzstādīšanas shēmām.

Tehniskās detaļas

• Vadības spriegums: 230 V AC (50/60 Hz)
• Nominālā darba strāva (AC-3, 400V): 12 A
• Nominālā darba jauda (AC-3, 400V): 5.5 kW
• Galveno polu skaits: 3
• Palīgkontakti: 1 NO
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• IP aizsardzība: IP20
• Izmēri (P × A): 45 mm × 68 mm
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Standarti: IEC/EN 60947, VDE 0660

Mūsu vērtējums

Motora vadības ķēdēm, kurām nepieciešams pārbaudīts kontaktors ar lielu pārslēgšanas strāvu un skaidru 230V spoli, Eaton DILM12-10 piedāvā veiktspēju, izturību un kompaktu izmēru, kam uzticas paneļu izgatavotāji un apkopes speciālisti.
