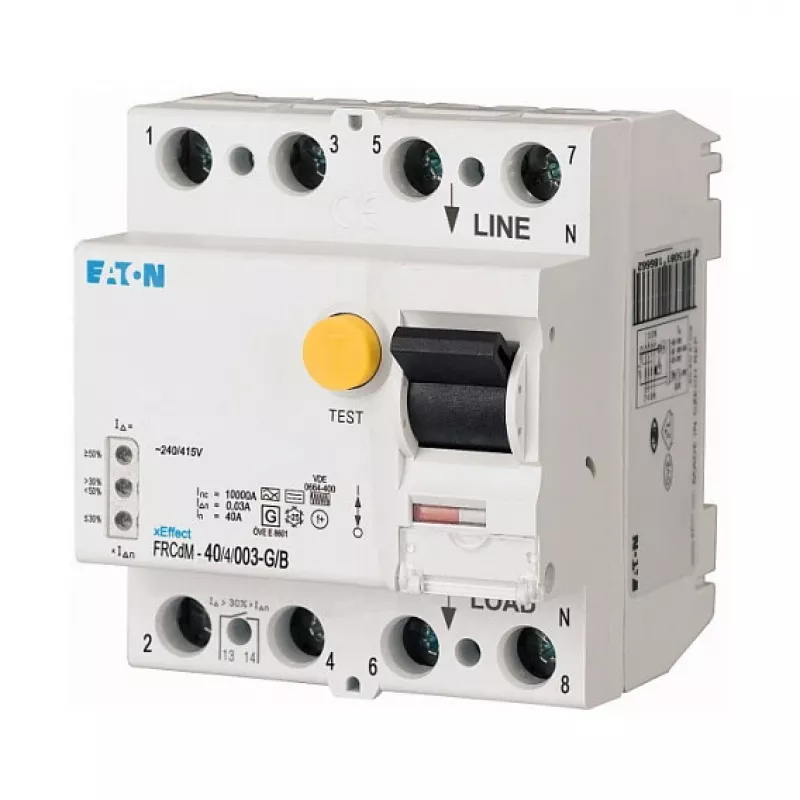

Eaton FRCDM-40/4/003-G/B Digital Type B RCD 40A 4-Pole 30mA 230/400V AC DIN Rail

Rūpnieciskajās iekārtās un komerciālās ēkās, lai aizsargātu personālu un aprīkojumu no noplūdes strāvām, ir nepieciešama ierīce, kas reaģē gan uz maiņstrāvas, gan pulsējošas līdzstrāvas defektiem. Eaton FRCDM-40/4/003-G/B digitālā noplūdes strāvas aizsardzības ierīce (RCD) atbilst šim izaicinājumam ar nominālo strāvu 40 A, četriem poliem un jutību 30 mA. Tās B tipa klasifikācija nodrošina gludu līdzstrāvas noplūdes strāvu noteikšanu, padarot to piemērotu shēmām ar frekvenču pārveidotājiem, UPS sistēmām vai uzlādes infrastruktūru. Digitālā funkcionalitāte nodrošina uzlabotu testa un statusa indikāciju, vienkāršojot apkopi un pārbaudi.

Galvenās specifikācijas

• Nominālā strāva: 40 A
• Polu skaits: 4
• Nominālā noplūdes strāva: 30 mA
• RCD tips: B (jutīgs pret visu veidu strāvām)
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Īsslēguma izturība: 10 kA
• Nominālais impulsa spriegums: 4 kV
• Montāža: DIN sliede
• Moduļa platums: 4 moduļi (aptuveni 70 mm)
• Termināļu jauda: 1.5–35 mm²
• Aizsardzības pakāpe: IP20 (termināļi), IP40 (ar korpusu)
• Darba temperatūra: -25 līdz +60 °C
• Standarti: IEC/EN 61008-1, VDE 0664 10. daļa
• Elektriskā izturība: >10 000 ciklu
• Mehāniskā izturība: >20 000 ciklu
• Pārsprieguma strāvas izturība: 3 kA (8/20 µs)

Kāpēc izvēlēties šo

B tipa jutība aptver noplūdes strāvas, kuras standarta AC vai A tipa ierīces nepamana, samazinot neatklātu defektu risku mūsdienu elektroinstalācijās. Digitālā statusa indikācija un testa funkcija vienkāršo regulāras pārbaudes, savukārt robustā konstrukcija un plašais temperatūras diapazons nodrošina uzticamu darbību prasīgās vidēs. Atbilstība starptautiskajiem standartiem sniedz pārliecību par drošību un veiktspēju.

Ideāli lietošanas gadījumi

• Aizsardzība shēmām, kas apgādā frekvenču pārveidotājus un piedziņas
• Elektromobiļu uzlādes stacijas un fotoelementu sistēmas
• UPS sistēmas un datu centri
• Rūpnieciskās iekārtas ar trīsfāžu slodzēm
• Komerciālās ēkas ar jauktām elektriskām slodzēm

Noderīga informācija

Ierīce tiek montēta uz standarta 35 mm DIN sliedes un aizņem četru moduļu platumu. Termināļi pieņem cietus vai savītus vadītājus no 1.5 līdz 35 mm². Lai sasniegtu IP40 aizsardzību, uzstādiet ierīci korpusā. Pirms uzstādīšanas vienmēr pārbaudiet atbilstību vietējiem noteikumiem un sistēmas projektam.
