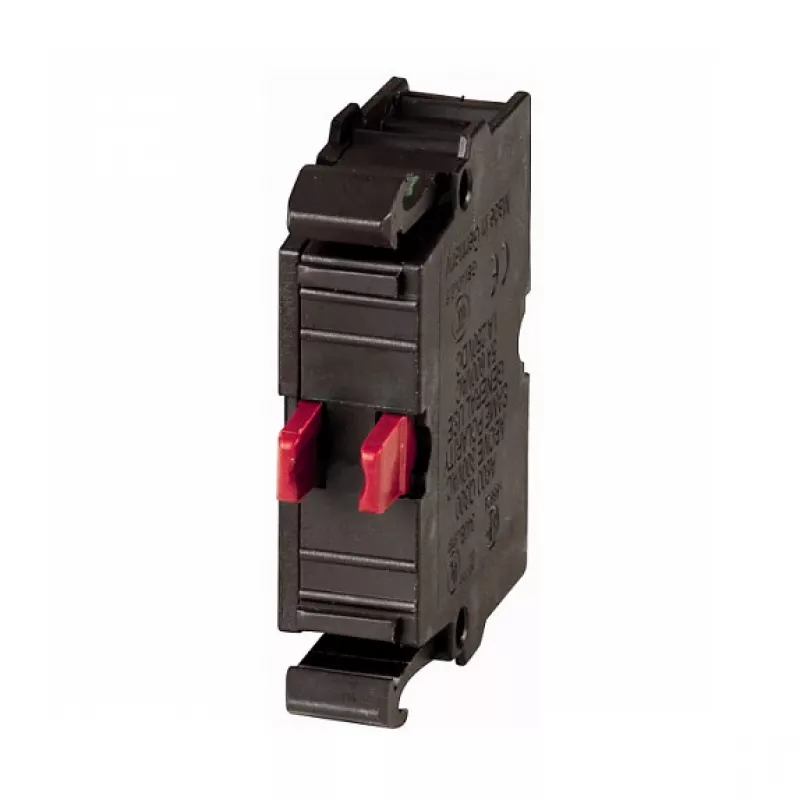

EATON M22-CK01 Kontakt elements, 1 NC, priekšējais stiprinājums, atsperu-spaiļu terminālis

Avārijas apturēšanas ķēdes, režīmu izvēles stacijas un statusa lampiņas — tās visas paļaujas uz precīzu pārslēgšanu aiz vadības paneļa. EATON M22-CK01 kontakt elements ir īpaši izstrādāts M22 sērijas spiedpogu un vadības ierīču lietošanai, piedāvājot vienu normāli slēgtu kontaktu priekšējā stiprinājuma korpusā, kas uzstādāms tieši uz izpildmehānisma. Tā atsperu-spaiļu terminālis paātrina vadu pieslēgšanu un nodrošina vibrācijas izturīgu savienojumu.

Galvenās specifikācijas

• Kontaktu konfigurācija: 1 NC (normāli slēgts)
• Stiprinājums: priekšējais stiprinājums Eaton M22 ierīcēm
• Terminālis: atsperu-spaiļu terminālis, vadu šķērsgriezums 0,5–2,5 mm² (ciets/dzīslu)
• Nominālais darba spriegums: 500 V AC / 250 V DC
• Nominālais izolācijas spriegums: 500 V; nominālais impulsa izturības spriegums: 6 kV
• Nominālā darba strāva AC-15: 6 A (230 V); DC-13: 0,2 A (220 V)
• Aizsardzības pakāpe: IP20 (termināļi)
• Darba temperatūra: –25 °C līdz +70 °C
• Mehāniskā darbības mūžs: > 5 miljoni ciklu; elektriskā darbības mūžs: > 0,5 miljoni ciklu
• Standarti: IEC/EN 60947-5-1, VDE 0660 200. daļa; atbilstības zīmes: CE, UL, CSA

Kāpēc izvēlēties šo

Eaton M22 līnija ir pazīstama ar modulāro elastību un robustu inženieriju. Šis kontakt elements pārmanto šo mantojumu, nodrošinot stabilu pārslēgšanu industriālās temperatūras galējībās. Atsperu-spaiļu terminālis novērš nepieciešamību periodiski pievilkt skrūves, samazinot apkopes vajadzības visā iekārtas darbības laikā. Ar starptautisku tirgu atbilstības zīmēm tas vienkāršo paneļa montāžu un uztur jūsu aprīkojumu atbilstošu prasībām.

Ideāli lietošanas gadījumi

• Avārijas apturēšanas ķēdes vadības paneļos un iekārtās
• Statusa atgriezeniskā saite signāllampiņām un PLC ieejām
• Režīmu izvēles slēdži motoru palaišanas stacijās
• Automatizācijas iekārtas ar priekšējā stiprinājuma vadības ierīcēm

Noderīga informācija

Šis kontakt elements ir paredzēts vairāk nekā 5 miljoniem mehānisko darbību, bet elektriskā slodzes mūžs ir atkarīgs no pārslēgšanas strāvas un sprieguma. Vienmēr veiciet atbilstošu jaudas samazināšanu induktīvām slodzēm. Uzstādot, atsperu-spaiļu terminālis pieņem vadus līdz 2,5 mm²; izmantojiet pareizo skrūvgriezi, lai atvērtu spaili un ievietotu vadu, nenovelkot pārāk daudz izolācijas. Priekšējā stiprinājuma dizains ļauj ātri montēt bez īpašiem instrumentiem, padarot to par tehniķiem draudzīgu izvēli gan jaunām iekārtām, gan modernizācijai.
