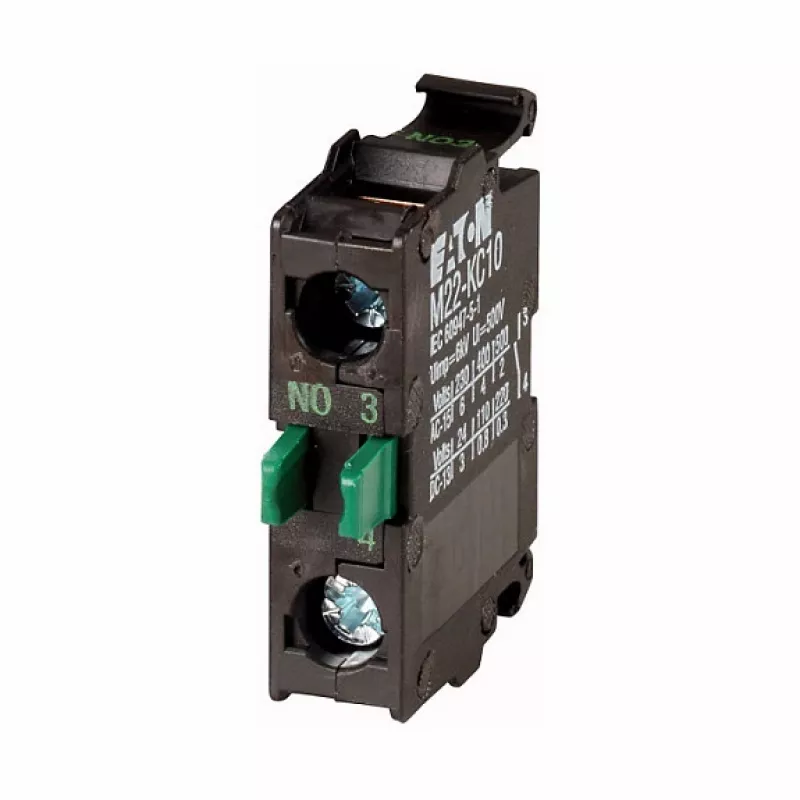

Eaton M22-KC10 Kontakt elements 1NO Skrūvju spaile Pamatnes montāža 216380

Šis Eaton M22-KC10 kontakt elements ir pamata būvbloks vadības ķēdēm, piedāvājot vienu normāli atvērtu kontaktu kompaktā un izturīgā korpusā. Izstrādāts M22 sērijas spiedpogu, pārslēdzēju un vadības staciju lietošanai, tas apvieno pārbaudītu sudraba sakausējuma kontaktu tehnoloģiju ar skrūvju spaiļu sistēmu, nodrošinot uzticamu un ilgtermiņa darbību rūpnieciskā vidē.

Priekšrocības

Kontakt elements nodrošina konsekventu pārslēgšanu sarežģītos apstākļos. Tā sudraba sakausējuma kontakti nodrošina zemu pārejas pretestību un augstu izturību pret elektrisko eroziju, savukārt skrūvju spailes ļauj ātri un droši savienot vadus ar standarta instrumentiem. Pamatnes montāžas dizains vienkāršo uzstādīšanu, un IP20 spaiļu aizsardzība pasargā no nejaušas saskares ekspluatācijas un apkopes laikā.

Piemērots

• Vadības ķēdēm darbgaldos, iepakošanas līnijās un procesu automatizācijā
• Rūpnieciskiem vadības paneļiem, kur nepieciešamas normāli atvērtas pārslēgšanas funkcijas
• Eaton M22 sērijas komandu un signalizācijas ierīču modernizācijai vai apkalpošanai

Galvenās specifikācijas

• Kontaktu konfigurācija: 1 normāli atvērts (NO)
• Nominālais darba spriegums: 500 V AC / 250 V DC
• Nominālā darba strāva: 6 A pie 230 V AC (AC-15), 3 A pie 24 V DC (DC-13)
• Savienojuma veids: Skrūvju spailes
• Montāžas veids: Pamatnes montāža (saderīga ar M22 sēriju)
• Spaiļu ietilpība: 1 × (0,5–2,5) mm² ciets, 2 × (0,5–1,5) mm² ciets; elastīgs ar uzgali: 1 × (0,5–2,5) mm², 2 × (0,5–1,5) mm²
• Nominālais impulsa izturības spriegums (Uimp): 6000 V
• Mehāniskā izturība: > 5 × 10⁶ darbības
• Aizsardzības pakāpe (spailēm): IP20
• Piesārņojuma pakāpe: 3
• Darba temperatūra: -25 līdz +70 °C
• Uzglabāšanas temperatūra: -40 līdz +80 °C
• Standarti: IEC/EN 60947-5-1, VDE 0660
• Īssavienojuma aizsardzība: drošinātājs 10 A gG/gL

Ieteikumi

Pārliecinieties, ka visi vadi ir pievilkti ar ieteicamo griezes momentu un ka elastīgajiem vadītājiem ir uzlikti atbilstoši uzgaļi. Vienmēr pārbaudiet kontakt elementa atbilstību jūsu konkrētās vadības ķēdes spriegumam un strāvai, kā arī izmantojiet atbilstošu īssavienojuma aizsardzību.
