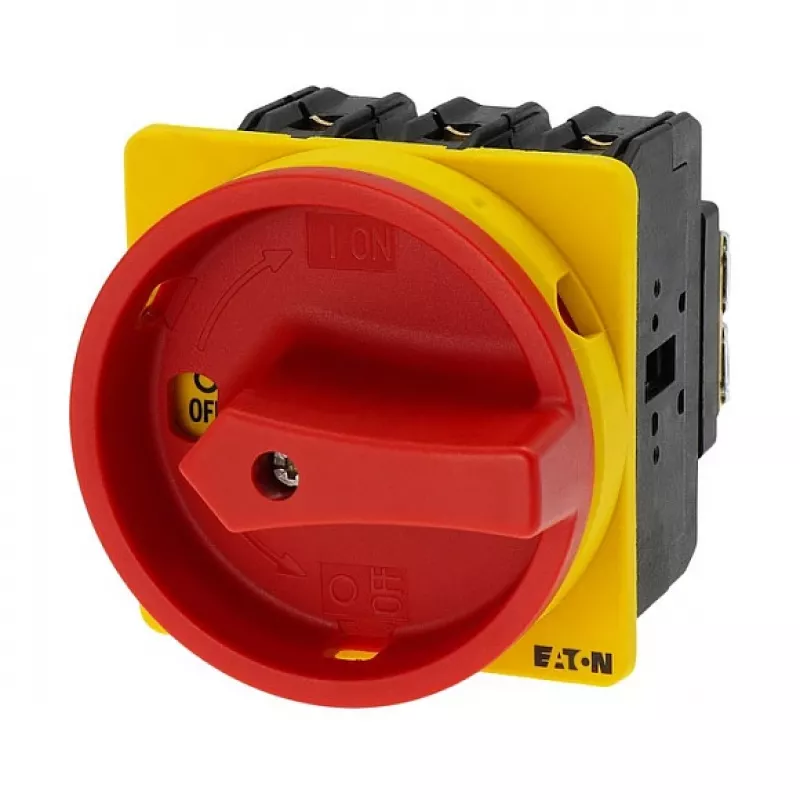

Eaton P3-63/EA/SVB Galvenais slēdzis 63A 3-polu avārijas apturēšana iegremdēta montāža sarkans/dzeltens

Industriālās un komerciālās elektroinstalācijās spēja droši atslēgt strāvu un nodrošināt avārijas apturēšanas funkciju ir būtiska drošībai un darbības kontrolei. Eaton P3-63/EA/SVB galvenais slēdzis apmierina šo vajadzību ar izturīgu, paneļa montāžas risinājumu, kas apvieno augstu pārslēgšanas jaudu ar skaidru vizuālo stāvokļa indikāciju. Šis 3-polu slēdzis (ar neitrāles iespēju) ir paredzēts 63 A un līdz 690 V maiņstrāvai, padarot to piemērotu plašam enerģijas sadales un motora vadības lietojumu klāstam. Tā sarkanais rokturis un dzeltenais bloķēšanas gredzens nodrošina tūlītēju atpazīšanu kā avārijas apturēšanas ierīci, savukārt bloķējamā IZSLĒGTA pozīcija novērš nesankcionētu atkārtotu ieslēgšanu apkopes laikā.

Kam tas paredzēts

Šis slēdzis ir ideāli piemērots elektrisko paneļu ražotājiem, iekārtu OEM un apkopes inženieriem, kuriem nepieciešams uzticams galvenais atslēdzējs vai avārijas apturēšanas slēdzis rūpnieciskām iekārtām, vadības skapjiem un enerģijas sadales paneļiem. Tas ir īpaši piemērots lietojumiem, kur drošības noteikumi pieprasa bloķējamu izolācijas punktu un skaidru avārijas apturēšanas indikāciju.

Galvenās funkcijas

• Nominālā darba strāva 63 A un spriegums līdz 690 V maiņstrāvai, piemērots prasīgām rūpnieciskām slodzēm.
• 3-polu konfigurācija ar iespējamu neitrāli (4-polu), nodrošinot elastību dažādām ķēžu konstrukcijām.
• Avārijas apturēšanas funkcija: sarkans rokturis un dzeltens bloķēšanas gredzens nodrošina augstu redzamību un ātru identificēšanu.
• Bloķējams IZSLĒGTA (0) pozīcijā, ļaujot droši izolēt apkopes vai remonta laikā.
• Iegremdēta montāža tīrai integrācijai paneļos un korpusos.
• Augsta aizsardzības pakāpe: IP65 priekšpusē, izturīgs pret putekļiem un ūdens strūklām.
• Izturīga konstrukcija atbilst IEC/EN 60947 standartiem, nodrošinot uzticamību un drošību.
• Plašs darba temperatūras diapazons no -25°C līdz +50°C, piemērots skarbiem apstākļiem.

Specifikācijas

• Slēdža tips: Galvenais slēdzis / Avārijas apturēšanas slēdzis
• Polu skaits: 3-polu + N (4-polu)
• Nominālā darba strāva (Ie): 63 A
• Nominālais darba spriegums (Ue): 690 V maiņstrāva
• Montāžas veids: Iegremdēta montāža
• Roktura krāsa: Sarkana
• Bloķēšanas gredzena krāsa: Dzeltens
• Bloķējamība: Bloķējams 0 (Izslēgts) pozīcijā
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā nosacītā īssavienojuma strāva (Iq): 6 kA (ar 63A gG/gL drošinātāju)
• Nominālā jauda (AC-23A, 400V): 30 kW
• Nominālā jauda (AC-3, 400V): 22 kW
• Spaiļu veids: Skrūvju spailes
• Standarti: IEC/EN 60947
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas pozīciju skaits: 2 (IESLĒGTS/IZSLĒGTS)
• Darba temperatūras diapazons: -25 līdz +50 °C
• Funkcija: Avārijas izslēgšana

Padomi

Integrējot šo slēdzi savā panelī, pārliecinieties, ka montāžas izgriezums atbilst norādītajiem izmēriem un ka slēdzis ir pareizi nostiprināts, lai saglabātu IP65 priekšējo blīvējumu. Avārijas apturēšanas lietojumiem pārbaudiet, vai sarkanā/dzeltenā krāsu shēma atbilst vietējiem drošības noteikumiem. Izmantojiet atbilstošus kabeļu uzgaļus un griezes momenta iestatījumus skrūvju spailēm, lai nodrošinātu uzticamus savienojumus un novērstu pārkaršanu.
