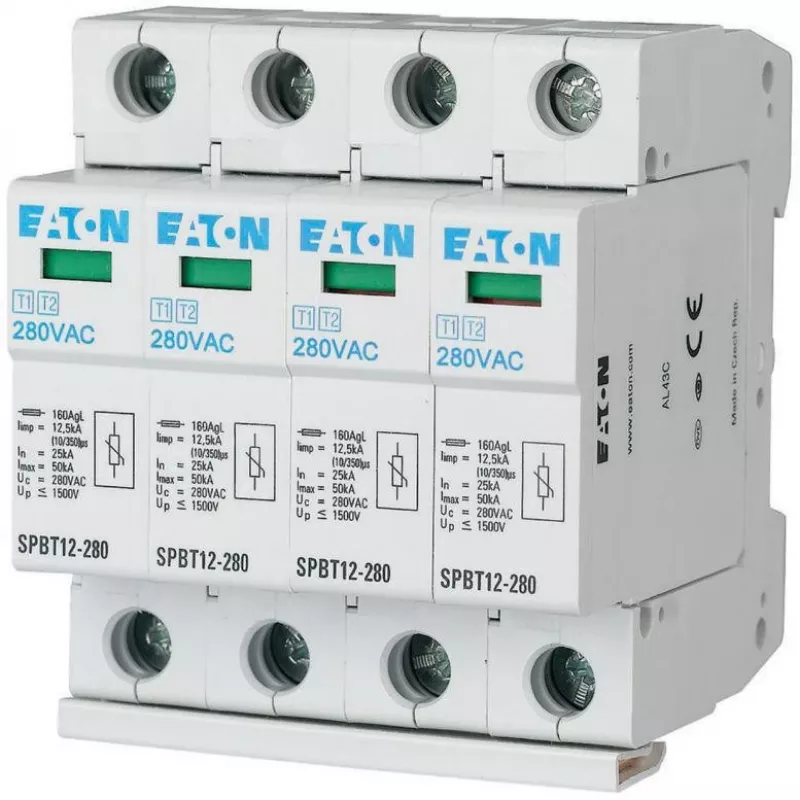

EATON SPBT12-280/4 Pārsprieguma aizsardzības ierīce 1.+2. tips 4-polu 12,5kA 1,5kV TN/TNS

EATON SPBT12-280/4 ir augstas veiktspējas kombinēta 1. un 2. tipa pārsprieguma aizsardzības ierīce (SPD), kas paredzēta galvenajiem sadales paneļiem TN un TNS zemējuma sistēmās. Tā nodrošina robustu aizsardzību gan pret tiešiem zibens spērieniem (10/350 µs), gan komutācijas pārspriegumiem (8/20 µs), garantējot jūsu elektroinstalācijas drošību un uzticamību.

Priekšrocības

Kombinēta 1.+2. tipa aizsardzība vienā ierīcē ietaupa vietu un uzstādīšanas izmaksas. Ar augstu impulsa strāvas nominālu 12,5 kA un maksimālo izlādes strāvu 50 kA tā nodrošina izcilu aizsardzību jutīgām iekārtām. Vizuālā statusa indikācija (zaļš/sarkans) ļauj viegli uzraudzīt darbības stāvokli.

Piemērots

• Galvenajiem sadales paneļiem dzīvojamās, komerciālās un rūpnieciskās ēkās
• TN un TNS zemējuma sistēmām
• Aizsardzībai pret zibens un komutācijas pārspriegumiem

Galvenie tehniskie parametri

• SPD tips: 1. tips + 2. tips (kombinēts)
• Polu skaits: 4-polu
• Nominālais sistēmas spriegums (Un): 230/400 V AC
• Maksimālais nepārtrauktais darba spriegums (Uc): 280 V AC
• Impulsa strāva (Iimp) (10/350 µs): 12,5 kA
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 50 kA
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Zemējuma sistēmas saderība: TN-S, TT, TN-C-S
• Uzstādīšanas veids: DIN sliede
• Moduļa platums: 4 TE (72 mm)
• Īsslēguma izturība (Isccr): 50 kA
• Sekošanas strāvas dzēšanas spēja (Ifi): 100 A (N-PE)
• Darba temperatūras diapazons: -40 līdz +80 °C
• Aizsardzības režīms: L-N, N-PE
• Statusa indikācija: Vizuāla (zaļš/sarkans)
• Atbilstība standartiem: IEC/EN 61643-11

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, uzstādiet šo SPD galvenajā sadales panelī un nodrošiniet pareizu saskaņošanu ar lejupējiem pārsprieguma aizsargiem. Vienmēr ievērojiet vietējos elektroinstalācijas noteikumus un ražotāja norādījumus.
