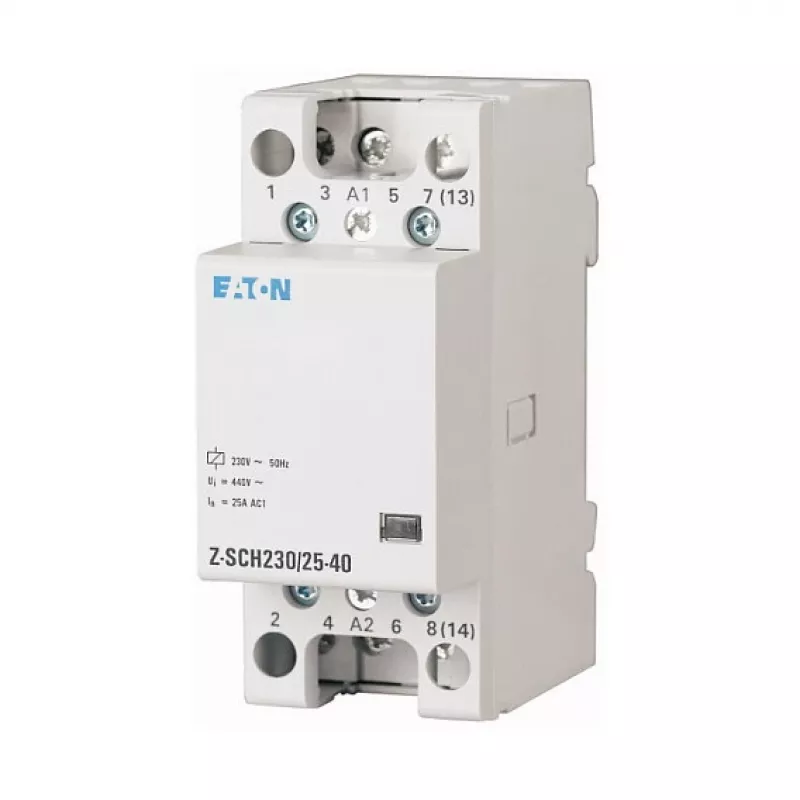

EATON Z-SCH230/25-40 instalācijas kontaktors, 230V maiņstrāvas spole, 4 polu (4 NO), 25A, 2 TE, DIN sliede, MPN 248847

Ja nepieciešama uzticama pārslēgšana apgaismojuma, apkures vai motora slodzēm dzīvojamās vai komerciālās instalācijās, EATON Z-SCH230/25-40 nodrošina kompaktu 4 polu kontaktoru, kas paredzēts 25A strāvai pie AC-1. Tas ir izstrādāts montāžai uz DIN sliedes un atbilst standarta korpusiem, padarot to par praktisku izvēli sadales skapju ražotājiem un elektriķiem.

Kam tas paredzēts

Šis instalācijas kontaktors ir paredzēts profesionāļiem, kuriem nepieciešams uzticams pārslēgšanas risinājums elektriskajiem sadales skapjiem, HVAC sistēmām un rūpnieciskajiem vadības paneļiem. Tā skrūvju spailes un modulārais platums vienkāršo vadu pieslēgšanu un uzstādīšanu.

Galvenās īpašības

• 4 polu konstrukcija ar 4 normāli atvērtiem (NO) kontaktiem
• Nominālā darba strāva 25A (AC-1)
• Spoles spriegums 230V maiņstrāva, 50/60Hz
• Kompakts 2 TE modulārais platums, lai ietaupītu vietu uz DIN sliedes
• Augsta mehāniskā izturība — 1 000 000 ciklu
• Elektriskā izturība — 100 000 ciklu pie AC-1
• Skrūvju spailes drošiem un vienkāršiem savienojumiem

Specifikācijas

• Produkta veids: Instalācijas kontaktors
• Polu skaits: 4
• Kontaktu konfigurācija: 4 NO
• Nominālā darba strāva (AC-1): 25 A
• Spoles spriegums: 230 V maiņstrāva
• Spoles frekvence: 50/60 Hz
• Nominālais darba spriegums (Ue): 400 V maiņstrāva
• Nominālais izolācijas spriegums (Ui): 440 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Montāžas veids: DIN sliede (EN 60715)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C

Padomi

Pārliecinieties, ka vadības spriegums atbilst spoles nominālajam spriegumam (230V maiņstrāva), lai izvairītos no darbības traucējumiem. Izmantojiet atbilstošu drošinātāju aizsardzību slodzes ķēdei. Kontaktors ir piemērots AC-1 slodžu pārslēgšanai; induktīvām vai motora slodzēm pārbaudiet jaudas samazinājumu saskaņā ar ražotāja specifikācijām.
