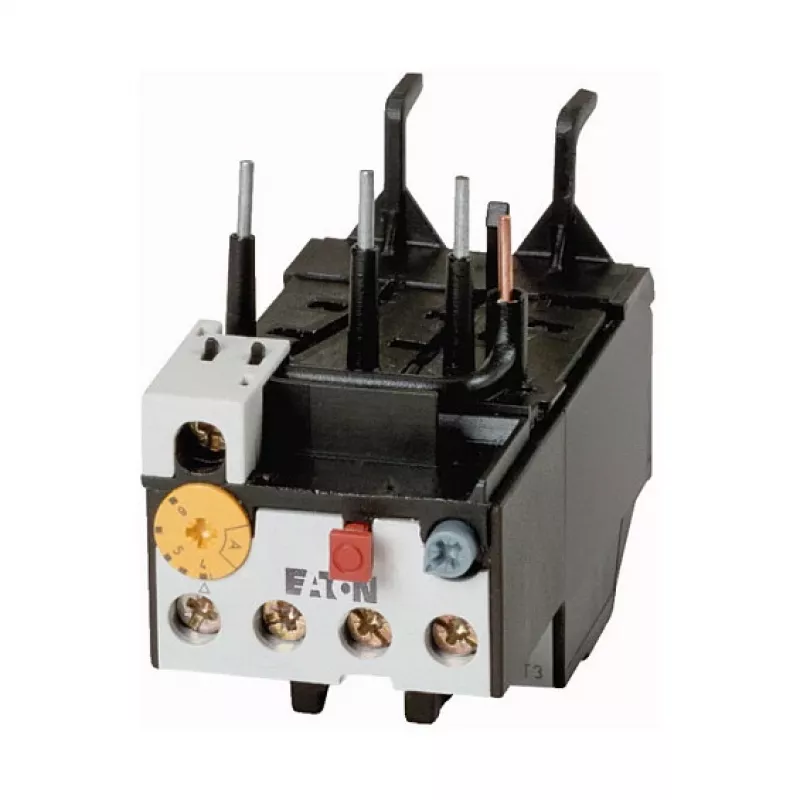

EATON ZB32-10 Termiskās pārslodzes relejs 6.3-10 A 690 V AC Motora aizsardzībai DILM17-DILM32

Motora aizsardzība pret pārslodzi un fāzes zudumu ir būtiska uzticamai darbībai. EATON ZB32-10 termiskās pārslodzes relejs ir izstrādāts tiešai montāžai uz DILM17, DILM25 un DILM32 kontaktoriem, nodrošinot precīzu aizsardzību iestatījumu diapazonā no 6,3 līdz 10 A. Ar atslēgšanas klasi 10A un temperatūras kompensāciju tas reaģē ātri un uzticami pat prasīgos apstākļos.

Galvenās priekšrocības

• Strāvas iestatījumu diapazons 6,3 - 10 A ar viegli nolasāmu skalu
• Atslēgšanas klase 10A ātrai aizsardzībai bez liekas atslēgšanās
• 3 polu termiskās pārslodzes noteikšana, jutīga pret fāzes zudumu
• Palīgkontakti: 1 normāli atvērts (NO) + 1 normāli aizvērts (NC)
• Tieša montāža uz Eaton DILM17, DILM25, DILM32 kontaktor
• Manuāla vai automātiska atiestate, izvēlama ar slēdzi
• Nominālais darba spriegums 690 V AC; izolācijas spriegums 690 V AC
• Impulsa izturības spriegums 6 kV saskaņā ar IEC/EN 60947
• Temperatūras kompensācija no -25 °C līdz +55 °C
• IP20 aizsardzība, skrūvju spailes drošai vadu pieslēgšanai

Izmantošana ikdienā

Uzstādīšana ir vienkārša: relejs tiek uzsprausts tieši uz kontaktora, bez papildu montāžas detaļām. Pagrieziet ciparripu, lai iestatītu motora pilno slodzes strāvu. Darbības laikā relejs nepārtraukti mēra termisko slodzi un atslēdz kontraktoru, kad notiek pārslodze. Iebūvētais fāzes zuduma sensors nodrošina papildu drošību. Izvēlamais atiestates režīms ļauj izvēlēties manuālu apstiprinājumu pēc traucējumiem vai automātisku atiestati attālinātai darbībai.

Pilnas specifikācijas

• Produkta veids: Termiskās pārslodzes relejs
• Iestatījumu diapazons: 6,3 - 10 A
• Atslēgšanas klase: 10A
• Polu skaits: 3
• Palīgkontakti: 1 NO + 1 NC
• Saderība: Eaton DILM17, DILM25, DILM32
• Montāža: Tieši uz kontaktora
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Temperatūras kompensācija: -25 līdz +55 °C
• Atiestates funkcija: Manuāla/automātiska, izvēlama
• Aizsardzības pakāpe: IP20
• Fāzes zuduma jutība: Jā
• Spaiļu tips: Skrūvju spailes
• Standarti: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Nobeiguma piezīme

EATON ZB32-10 (daļas numurs 278451) ir oriģināla Eaton sastāvdaļa motora startera lietojumiem. Pirms uzstādīšanas vienmēr pārbaudiet, vai iestatījumu diapazons atbilst motora pilnai slodzes strāvai. Šis relejs nav tiešs aizvietotājs vecākiem ZB32-6 vai citiem modeļiem, nepārbaudot saderību.
