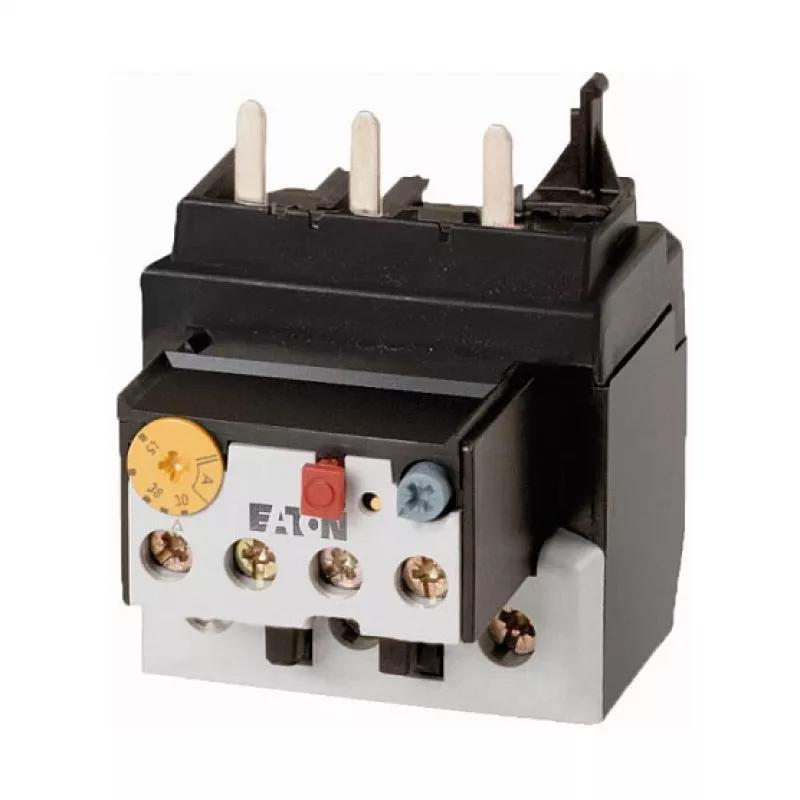

Eaton ZB65-40 motora aizsardzības relejs 24-40A 1NO+1NC

Noslogotā rūpnieciskā vadības panelī apkopes tehniķim ir jāaizsargā trīsfāžu motors no pārslodzes un fāzes zuduma. Eaton ZB65-40 motora aizsardzības relejs nodrošina uzticamu termisko pārslodzes aizsardzību motoriem ar strāvas iestatīšanas diapazonu no 24 līdz 40 A. Tā kompaktais dizains ļauj tieši montēt uz Eaton DILM kontaktoriem, ietaupot vietu un vadu montāžas laiku.

Galvenās specifikācijas

• Strāvas iestatīšanas diapazons: 24 - 40 A
• Kontaktu konfigurācija: 1 NO + 1 NC palīgkontakti
• Izslēgšanas klase: 10A
• Pārslodzes atbrīvošanas veids: Termiskais
• Fāzes zuduma jutība: Jā
• Atiestatīšanas funkcija: Manuāla/automātiska
• Montāža: Tieši uz kontaktora vai atsevišķi
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20 (spailes)
• Apkārtējās vides darba temperatūra: -25 līdz +55 °C
• Standartu atbilstība: IEC/EN 60947-4-1
• Savienojuma veids: Skrūvju spailes
• Palīgkontaktu nominālā darba strāva (AC-15, 230V): 1.5 A
• Palīgkontaktu nominālā darba strāva (DC-13, 220V): 0.5 A
• Piemērots kontaktoru sērijai: Eaton DILM

Kāpēc izvēlēties

ZB65-40 nodrošina motora ilgmūžību, precīzi nosakot pārslodzes un fāzes zudumus. Tā termiskais atbrīvošanas mehānisms reaģē uz faktisko motora sasilšanu, nodrošinot precīzu aizsardzību. Manuālās/automātiskās atiestatīšanas iespēja piedāvā elastību dažādos darbības iestatījumos. Tieša montāža uz DILM kontaktiem vienkāršo uzstādīšanu un samazina paneļa nospiedumu.

Ideāli lietošanas gadījumi

• Trīsfāžu motoru aizsardzība rūpnieciskajās iekārtās
• Motoru vadības centri (MCC), kuriem nepieciešama uzticama pārslodzes aizsardzība
• Sūkņi, ventilatori un konveijeri ar motoriem, kas paredzēti 24-40 A
• Lietojumprogrammas, kurās priekšroka tiek dota vietu taupošai tiešai montāžai uz kontaktora

Noderīga informācija

Relejs atbilst IEC/EN 60947-4-1, nodrošinot starptautiskos drošības un veiktspējas standartus. Tā IP20 spaiļu aizsardzība ir piemērota uzstādīšanai slēgtos paneļos. Plašais darba temperatūras diapazons ļauj izmantot skarbos apstākļos. Lai nodrošinātu optimālu veiktspēju, savienojiet ar atbilstošas jaudas Eaton DILM kontaktiem.
