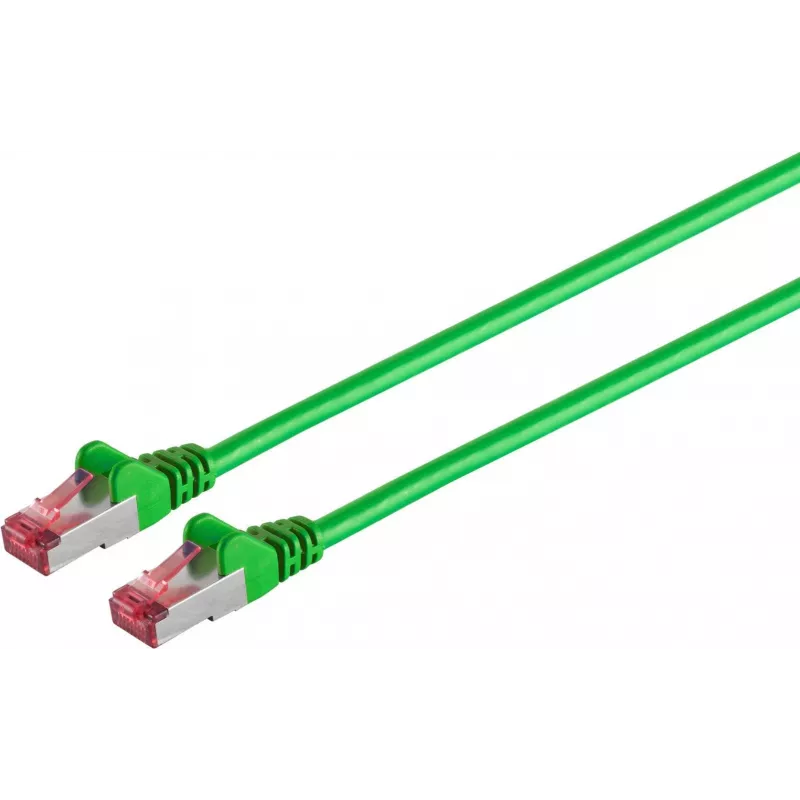

Ekranēts Ethernet kabelis ShiverPeaks 75725-AG Cat 6A S/FTP PIMF, 4 pāru, 10 Gbps

ShiverPeaks 75725-AG Cat 6A S/FTP PIMF, 4 pāru, 10 Gbps ir ekranēts Ethernet kabelis, kas izstrādāts strukturētu tīklu instalācijām, kur nepieciešama liela caurlaidspēja un uzlabota noturība pret elektromagnētiskiem traucējumiem. Kabelim ir četri individuāli ar foliju ekranēti vītie pāri (S/FTP) apvienojumā ar kopēju pīto ekrānu, kas nodrošina stabilu 10 Gbps pārraidi standarta horizontālajos pieslēgumos. Kabelis atbilst 6A kategorijas veiktspējai un ir piemērots mūsdienīgām LAN vidēm, PoE ierīcēm un datu centru savienojumiem, kur nepieciešama samazināta šķērsruna un nemainīga signāla integritāte.

Priekšrocības

Individuālo pāru folijas ekrāna un kopējā pītā ekrāna kombinācija samazina svešo šķērsrunu un ārējos EMI, uzlabojot savienojuma stabilitāti ātrdarbīgām lietojumprogrammām. Cat 6A veiktspēja atbalsta 10 Gbps Ethernet tipiskos strukturēto kabeļu sistēmu attālumos, saglabājot rezervi paplašinātiem mērījumu rādītājiem. Kabelis ir bez halogēniem, kas ugunsgrēka gadījumā samazina toksisku dūmu un kodīgu gāzu izdalīšanos. Tā S/FTP PIMF konstrukcija arī nodrošina paredzamu pretestību un zemus ievades zudumus uzticamai tīkla diagnostikai un sertifikācijai.

Piemērots

• 10 Gbps Ethernet savienojumiem datu centros un serveru telpās
• Biroja LAN mugurkaulam un horizontālajai kabeļu sistēmai
• Barošana caur Ethernet (PoE) ierīcēm, tostarp kamerām, Wi‑Fi piekļuves punktiem un VoIP tālruņiem
• Vidēm ar paaugstinātu EMI vai blīvu kabeļu kopām

Galvenās specifikācijas

• Kategorija: Cat 6A (paplašināta)
• Ekranējums: S/FTP (individuālo pāru folija + kopējais pītais ekrāns)
• Pāri: 4 vītie pāri, PIMF (pāris metāla folijā)
• Maksimālais atbalstītais datu pārraides ātrums: 10 Gbps strukturētajā kabeļu sistēmā
• Vada tips: savīts vai masīvs varš atkarībā no produkta varianta (pārbaudiet produkta marķējumu)
• Konstrukcija: apvalka materiāls bez halogēniem
• Pretestība: 100 Ω nominālā pretestība
• Krāsa: zaļa (kabeļa apvalks)

Lietošana

Uzstādiet kabeli, ievērojot standarta strukturēto kabeļu sistēmu praksi, saglabājot pareizu liekuma rādiusu un izvairoties no asiem lūzumiem. Noslēdziet kabeli ar saderīgiem Cat 6A ekranētiem savienotājiem un nodrošiniet pareizu kopējā drenāžas/pīnējuma zemējumu, lai saglabātu ekrāna efektivitāti. Veicot maršrutēšanu caur patch paneļiem, statīviem vai kabeļu kanāliem, izvairieties no ciešas saišķošanas augstsprieguma elektrolīniju tuvumā, lai mazinātu inducētos traucējumus. Pēc uzstādīšanas veiciet sertifikācijas testēšanu, lai pārbaudītu veiktspējas parametrus, piemēram, ievades zudumus, NEXT un atgriezeniskos zudumus, apstiprinot gatavību 10 Gbps.

Ieteikumi

Optimālai veiktspējai izmantojiet ekranētus Cat 6A patch kabeļus un ekranētus patch paneļus, kas atbilst S/FTP konstrukcijai un nodrošina nepārtrauktu ekrānu zemējumu. Ievērojiet ražotāja norādījumus par maksimālo horizontālā posma garumu, kā arī liekuma rādiusa un savienotāju pievilkšanas griezes momenta specifikācijas.
