Ekstrūdera adaptera plate FlashForge 30002137001 C3P L

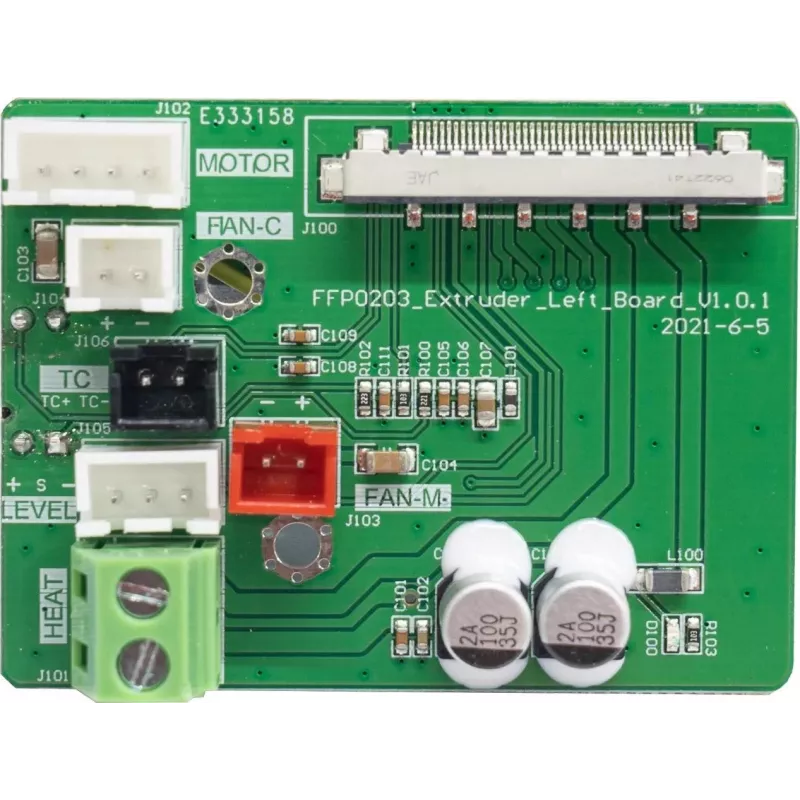

FlashForge ekstrūdera adaptera plate C3P L ir elektroniska rezerves daļa, kas izstrādāta, lai savienotu ekstrūdera bloku ar printera galveno plati. Tā vada vadības signālus un strāvu uz ekstrūderi, atjaunojot vai uzturot pareizu komunikāciju starp soļu motoriem, sildītājiem, termistoriem un vadības elektroniku. Izstrādāta kā tiešās piemontāžas servisa detaļa C3P L modeļiem, adaptera plate ļauj tehniķiem un lietotājiem remontēt vai uzlabot ekstrūdera apakšsistēmu bez būtiskām modifikācijām.

Priekšrocības

Šī adaptera plate nodrošina precīzu un uzticamu savienojumu starp ekstrūderi un galveno elektroniku, samazinot dīkstāves laiku, ko izraisa savienotāju kļūmes vai plates līmeņa atteices. Komponents ir izstrādāts, lai atbilstu C3P L ekstrūdera prasītajām elektriskajām un mehāniskajām specifikācijām, nodrošinot konsekventu signāla integritāti un strāvas padevi. Izmantojot īpašu adaptera plati, var vienkāršot remontu, samazināt nepareizas vadu instalācijas risku un ātrāk atjaunot funkcionalitāti nekā nomainot lielākus blokus.

Piemērots

• Nereaģējoša ekstrūdera remontam FlashForge C3P L printeros
• Bojātu vai korodētu ekstrūdera savienotāju elektronikas nomaiņai
• Servisa darbnīcām, kas veic regulāru apkopi vai elektronikas maiņu
• Uzlabojumiem, kur nepieciešama ekstrūdera elektronikas atdalīšana no galvenās plates

Galvenās specifikācijas

• Funkcija: ekstrūdera-savienošanas adapteris signālu un strāvas maršrutēšanai
• Saderība: izstrādāts FlashForge C3P L ekstrūdera mezgliem
• Savienojumi: vairāku kontaktu savienotāju saskarnes soļu motoram, sildītājam, termistoram un vadības signāliem
• Formas faktors: kompakta plate, kas izmēros piemērota C3P L ekstrūdera montāžas punktiem
• Elektriskās īpašības: paredzēta tipiskām ekstrūdera sildītāja un motora strāvām, ko izmanto galda FDM printeros

Lietošana

Pirms jebkādas apkopes sākšanas izslēdziet printeri un atvienojiet to no elektrotīkla. Noņemiet ekstrūdera bloka piekļuves paneļus, lai piekļūtu esošajiem kabeļiem un savienotājiem. Atvienojiet oriģinālo savienotāju instalāciju no ekstrūdera un noņemiet visas stiprinājuma skrūves vai klipšus, kas nostiprina veco adapteri, ja tādi ir. Uzstādiet rezerves adaptera plati norādītajā pozīcijā, atkārtoti pievienojiet instalācijas, pārliecinoties, ka katrs savienotājs ir droši savienots, un nostipriniet mehāniskos stiprinājumus. Salieciet paneļus, atjaunojiet strāvas padevi un veiciet kontrolētu palaišanas secību. Pirms drukas atsākšanas pārbaudiet ekstrūdera motora kustību, pareizu temperatūras ziņošanu no termistora un stabilu sildītāja darbību, izmantojot printera diagnostiku vai vadības saskarni.

Ieteikumi

Rīkojoties ar adaptera plati, ievērojiet atbilstošus elektrostatiskās izlādes (ESD) piesardzības pasākumus. Pirms strāvas pieslēgšanas pārbaudiet savienotāju orientāciju un kontaktu izlīdzinājumu. Ja neesat pārliecināts par uzstādīšanu, konsultējieties ar printera servisa rokasgrāmatu vai kvalificētu tehniķi, lai izvairītos no ekstrūdera vai galvenās plates bojājumiem.
