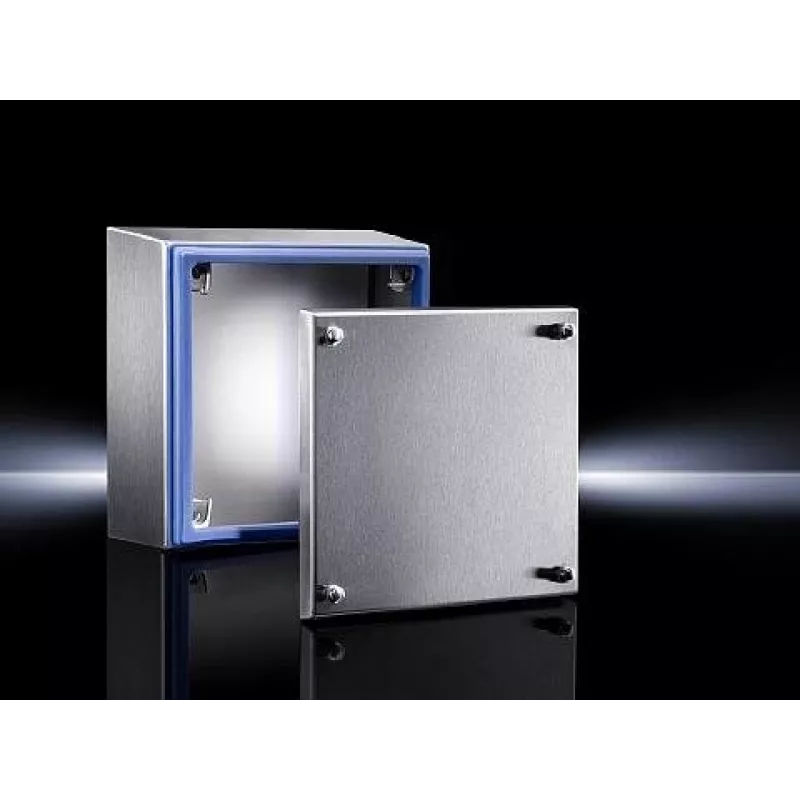

Elektrības sadales skapis Rittal 1674.600 IP66, 327×120×227 mm (P×D×A)

Rittal 1674.600 ir IP66 klases elektrības sadales skapis ar ārējiem izmēriem 327×120×227 mm (P×D×A). Izstrādāts elektrisko un elektronisko komponentu aizsardzībai rūpnieciskajās un āra vidēs, tas iztur putekļu iekļūšanu un spēcīgas ūdens strūklas, vienlaikus nodrošinot kompaktu korpusu vadības blokiem, spaiļu blokiem un mazām sadales kārbām. Tā uzbūves ģeometrijai raksturīgas slīpas virsmas visā skapī un pārsegā, lai atvieglotu šķidrumu notecēšanu un samazinātu netīrumu un šķidrumu uzkrāšanos. Dizains ietver visapkārt esošu bez spraugu silikona blīvējumu un higiēnas prasībām atbilstošus sešstūra skrūvju stiprinājumus drošai aizvēršanai un ērtākai apkopei.

Priekšrocības

Skapis nodrošina IP66 aizsardzības līmeni, lai pasargātu iekšējos komponentus no putekļiem un spēcīgām ūdens strūklām, garantējot drošu darbību skarbos apstākļos. Visām pusēm 3° slīpums un pārsegai 10° slīpums veicina ūdens novadīšanu un samazina piesārņojuma aizturi. Nepārtrauktais silikona blīvējums nodrošina ciešu barjeru pret mitrumu un daļiņām, savukārt higiēnas prasībām atbilstošie sešstūra skrūvju stiprinājumi ļauj ar instrumentu palīdzību droši nostiprināt un viegli piekļūt apkopei. Tā kompaktie ārējie izmēri padara to piemērotu vietās, kur ir ierobežota telpa, neapdraudot aizsardzību.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet skapi uz stabilas virsmas vai montāžas rāmī, kas piemērots uzstādīšanas vietai, nodrošinot, lai orientācija saglabā slīpās virsmas efektīvai šķidrumu notecēšanai. Uzstādiet iekšējās montāžas plāksnes vai DIN sliedes, kā nepieciešams paredzētajiem komponentiem, atstājot pietiekamu attālumu vadiem un ventilācijai. Ievietojiet komponentus, piemēram, spaiļu blokus, relejus vai mazus vadības blokus, izmantojot ieteicamo stiprināšanas aparatūru, un izvadiet kabeļus caur atbilstošām kabeļu blīvslēgiem vai iepriekš izgrieztām atverēm. Aizveriet pārsegu un nostipriniet to ar komplektā iekļautajiem sešstūra skrūvju stiprinājumiem, pārliecinoties, ka silikona blīvējums atrodas vienmērīgi, lai saglabātu IP66 klasi.

Ieteikumi

Ilgstošai aizsardzībai pārbaudiet silikona blīvējuma integritāti pēc uzstādīšanas un pēc jebkuras pārsega noņemšanas. Izmantojiet piemērotus kabeļu blīvslēgus vai kanālu veidgabalus, lai saglabātu IP66 klasi kabeļu ievades punktos. Nepakļaujiet skapi ķīmiskām vielām vai temperatūrai, kas pārsniedz ražotāja noteiktās robežas, un skatiet Rittal dokumentāciju par materiāla specifiskiem un montāžas norādījumiem.
