Elektriskais korpuss Rittal 9521.000, poliamīds/polikarbonāts, IP66, 254×111×180 mm

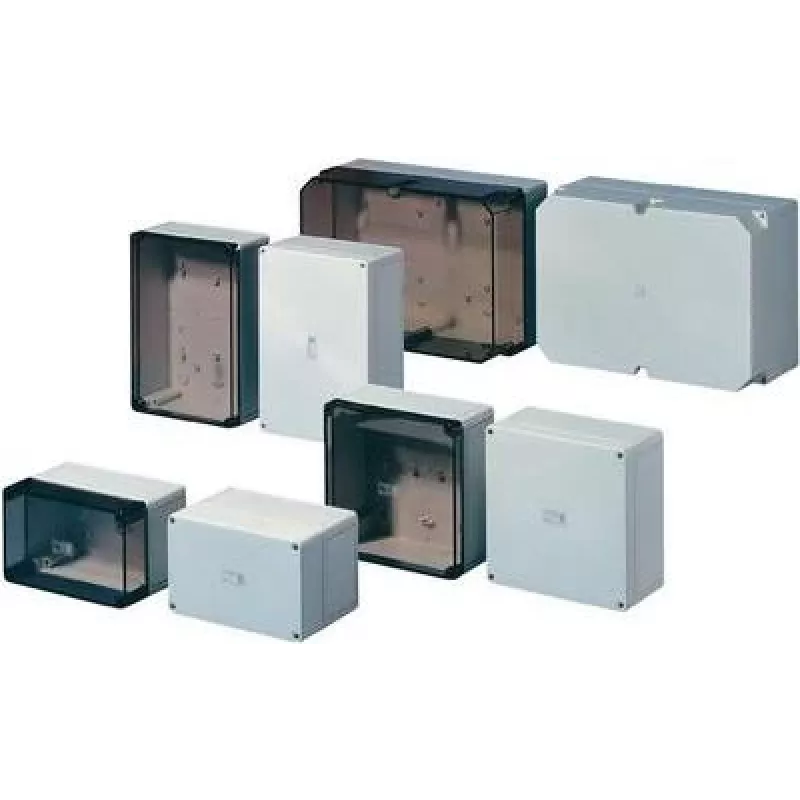

Rittal 9521.000 ir kompakts elektriskais korpuss, izgatavots no stiklašķiedras pastiprināta polikarbonāta ar poliamīda pamatni un iespēju izvēlēties pelēku vai caurspīdīgu pārsegu. Korpuss nodrošina IP66 aizsardzību, un tā izmēri ir 254 × 111 × 180 mm (platums × dziļums × augstums). Tas ir paredzēts elektrisku komponentu un spaiļu bloku ievietošanai iekštelpu vai āra instalācijās, kur nepieciešams putekļu necaurlaidīgs blīvējums un aizsardzība pret spēcīgu ūdens strūklu iedarbību.

Priekšrocības

Poliamīda un stiklašķiedras pastiprināta polikarbonāta kombinācija nodrošina augstu mehānisko izturību un noturību pret triecieniem un skarbiem apstākļiem, vienlaikus saglabājot zemu svaru. IP66 aizsardzības klase garantē aizsardzību pret putekļu iekļuvi un spēcīgu ūdens strūklu ietekmi. Caurspīdīga pārsega iespēja ļauj vizuāli pārbaudīt uzstādītos komponentus, neatverot korpusu. Kompaktie ārējie izmēri padara korpusu piemērotu šaurām instalācijām, kā arī atvieglo montāžu un vadu izvietošanu.

Piemērots

• Mazu vadības komponentu un spaiļu bloku ievietošanai
• Āra sadales kārbām, kas pakļautas lietum un šļakatām
• Iekštelpu instrumentācijas un vadības paneļiem rūpnieciskos apstākļos
• Sadales vadības punktiem mašīntelpās un servisa skapjos

Galvenās specifikācijas

• Materiāls: poliamīda pamatne ar stiklašķiedras pastiprinātu polikarbonāta pārsegu
• Aizsardzības klase: IP66 (putekļu necaurlaidīgs, aizsardzība pret spēcīgu ūdens strūklu iedarbību)
• Ārējie izmēri (P × D × A): 254 × 111 × 180 mm
• Pārsega iespējas: pelēks vai caurspīdīgs
• Piemērots elektrisku komponentu un spaiļu bloku montāžai

Lietošanas veids

Uzstādiet korpusu uz piemērotas virsmas, izmantojot integrētos montāžas punktus vai ārējos kronšteinus, nodrošinot pareizu orientāciju un stingru nostiprināšanu. Kabeļus izvadiet caur piemērotiem kabeļievadiem vai blīvslēgiem un uzstādiet kabeļu blīvējumus, lai saglabātu IP66 aizsardzību. Uzstādiet elektriskos komponentus un spaiļu blokus uz iekšējās montāžas virsmas vai DIN sliedes, ja tāda ir piemērojama, ievērojot elektroinstalācijas shēmas un drošības standartus. Aizveriet pārsegu un nostipriniet stiprinājumus, lai atjaunotu pilnīgu aizsardzību pirms ieslēgšanas ķēdē.

Ieteikumi

Izmantojiet piemērotus kabeļu blīvslēgus un blīvēšanas piederumus, kas atbilst IP66, lai uzturētu korpusa aizsardzības līmeni. Instalācijām tiešos saules staros vai karstuma avotu tuvumā izvēlieties pelēko pārsegu, lai samazinātu UV starojuma caurlaidību; izmantojiet caurspīdīgo pārsegu, ja nepieciešama vizuāla pārbaude, neatverot korpusu. Periodiski pārbaudiet blīvējumus, stiprinājumus un pārsegu, vai nav bojājumu, un nomainiet komponentus pēc vajadzības, lai nodrošinātu nepārtrauktu aizsardzību.
