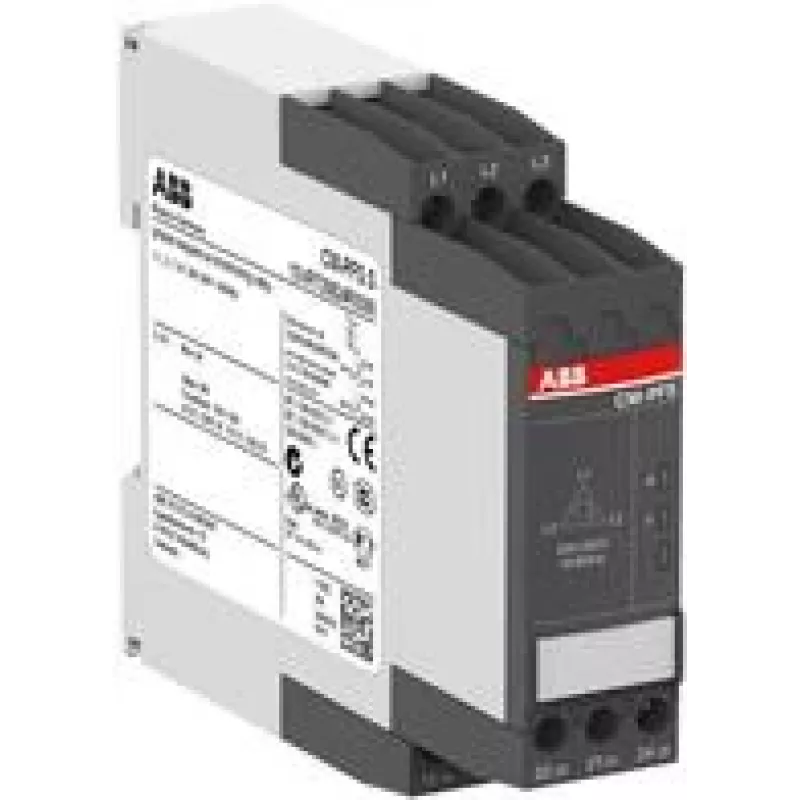

Elektriskais relejs ABB CM-PFS.S

ABB CM-PFS.S ir kompakts trīsfāžu uzraudzības relejs, kas paredzēts fāzes zuduma un nepareizas fāžu secības noteikšanai trīsfāžu sistēmās. Tas darbojas ar nominālo vadības barošanas / trīsfāžu mērīšanas spriegumu 200–500 V maiņstrāvā un nodrošina 2 pārslēdzošo kontaktu izeju ar kontaktiem, kas novērtēti 250 V / 4 A. Relejam ir fiksētas sliekšņa vērtības, skrūvju savienojums ar dubultkameru sprostu spailēm un kompakti izmēri 22.5 x 103.7 x 85.6 mm, padarot to piemērotu uzstādīšanai vadības paneļos un sadales skapjos.

Priekšrocības

Ierīce piedāvā uzticamu fāzes zuduma un fāžu secības uzraudzību ar fiksētiem sliekšņa iestatījumiem, samazinot nepieciešamību pēc konfigurācijas uz vietas. Tās 2 pārslēdzošo kontaktu izeja atbalsta vadības ķēžu pārslēgšanu līdz 250 V / 4 A. Kompaktais formas faktors un skrūvju dubultkameru sprostu savienojuma spailes nodrošina drošu vadu savienošanu un vienkāršu montāžu standarta DIN sliežu korpusos. Produkts ir identificējams ar ABB daļas numuru 1SVR730824R9300 un EAN 4016779851947.

Piemērots

• Trīsfāžu motoru un kompresoru aizsardzība pret fāzes zudumu vai fāžu maiņu
• Ienākošās trīsfāžu barošanas uzraudzība rūpniecības vai komerciālās sadalnēs
• Integrācija vadības ķēdēs, kur nepieciešama fiksēta sliekšņa fāžu uzraudzība

Galvenās specifikācijas

• Nominālais vadības / mērīšanas spriegums: 200–500 V maiņstrāva
• Izeja: 2 pārslēdzošie kontakti (2 pārneses kontakti)
• Kontaktu nominālie parametri: 250 V / 4 A
• Uzraudzītās funkcijas: fāzes zudums un fāžu secība (fiksēti sliekšņi)
• Savienojums: skrūvju spailes ar dubultkameru sprostu
• Izmēri (P×A×D): 22.5 × 103.7 × 85.6 mm
• Svars: 127 g
• Ražotājs / MPN: ABB, 1SVR730824R9300
• EAN: 4016779851947

Kā lietot

Uzstādiet CM-PFS.S uz standarta DIN sliedes vadības skapī un pievienojiet trīsfāžu barošanu norādītajiem mērīšanas spailēm, ievērojot vadu shēmu produkta dokumentācijā. Pievienojiet slodzi vai vadības ķēdi pie 2 pārslēdzošajiem kontaktiem, ievērojot maksimālo kontaktu nominālo parametru 250 V / 4 A. Pēc ieslēgšanas relejs automātiski uzrauga fāžu klātbūtni un secību, izmantojot fiksētās sliekšņa vērtības; nav nepieciešama lietotāja sliekšņu regulēšana.

Ieteikumi

Izmantojiet releju instalācijās, kur pieļaujama fāžu uzraudzība ar fiksētiem sliekšņiem. Nodrošiniet, lai kontaktors vai pakārtotās ierīces nepārsniegtu kontaktu nominālos parametrus, un ievērojiet piemērojamos elektrodrošības standartus uzstādīšanas un apkopes laikā.
