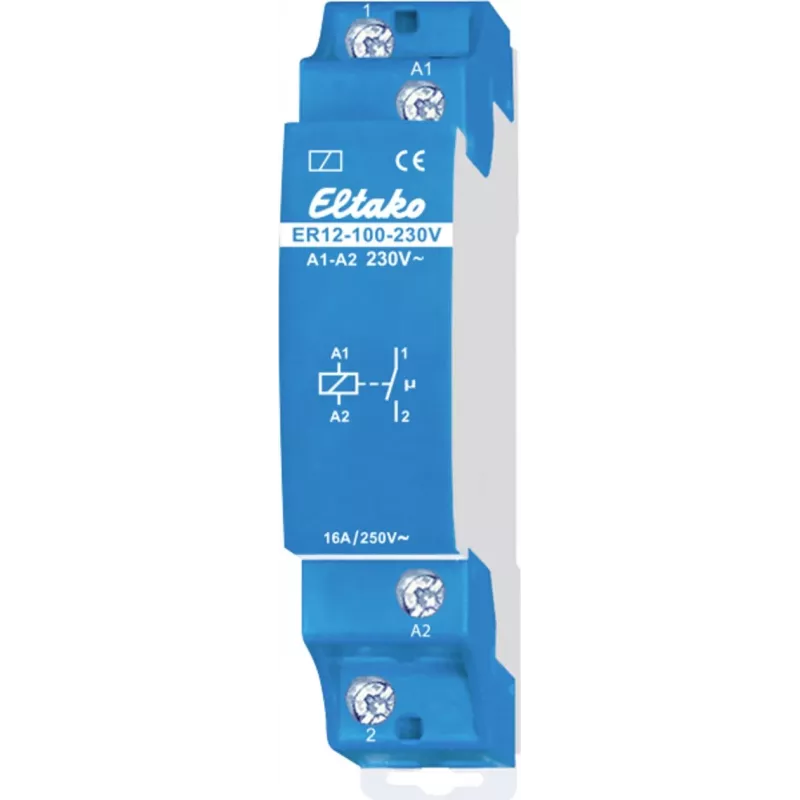

Eltako elektroniskais komutācijas relejs ER12-100-230V 16A 1NO 230V AC DIN sliedei 22100000

Slodžu līdz 16 A pārslēgšanai ar minimālu gaidstāves patēriņu Eltako ER12-100-230V elektroniskais komutācijas relejs atšķiras no parastajiem elektromehāniskajiem relejiem. Tā klusā, beznodiluma darbība un kompaktais 1 moduļa DIN sliedes korpuss padara to ideāli piemērotu apgaismojuma un apkures vadībai dzīvojamās un komerciālās instalācijās. Relejam ir viens normāli atvērts kontakts, ko kontrolē 230 V AC ieeja, un tas apstrādā dažādus lampu veidus, tostarp LED, kvēlspuldžu, halogēna un dienasgaismas slodzes. Ar gaidstāves zudumu tikai 0,8 W un maksimālo pārslēgšanas frekvenci 600 darbības stundā tas nodrošina gan energoefektivitāti, gan uzticamu veiktspēju prasīgos pārslēgšanas lietojumos.

Galvenās iezīmes

• Elektroniskais komutācijas relejs ar 1 NO kontaktu, 16 A / 250 V AC nominālu
• Vadības spriegums 230 V AC, piemērots tiešai tīkla pārslēgšanai
• Klusa darbība bez mehāniskā nodiluma, pagarinot kalpošanas laiku
• Kompakts DIN sliedes montāža, platums tikai 1 modulis (18 mm)
• Zems gaidstāves zudums 0,8 W, samazinot enerģijas izmaksas
• Atbalsta LED lampas līdz 200 W, kvēlspuldzes/halogēna līdz 2000 W
• Augsta pārslēgšanas frekvence līdz 600 darbībām stundā
• Plašs apkārtējās vides temperatūras diapazons no -20°C līdz +50°C

Ikdienas lietošanā

Uzstādīšana ir vienkārša: ER12-100-230V nofiksējas uz standarta 35 mm DIN sliedes (EN 60715 TH35) un tiek pievienots ar skrūvju spailēm. To parasti izmanto apgaismojuma ķēžu, apkures elementu vai mazu motoru pārslēgšanai, kur priekšroka tiek dota klusai darbībai. Releja elektroniskais dizains novērš kontaktu atlēcienu un loka veidošanos, padarot to piemērotu biežai pārslēgšanai. Tā IP20 aizsardzības klase nozīmē, ka tas jāuzstāda sadales skapī vai korpusā. Ierīcei nav nepieciešama minimālā slodze uzticamai darbībai, bet kontaktu mitrināšanai ir norādīta minimālā pārslēgšanas jauda 100 mA pie 10 V AC/DC.

Pilnīgas specifikācijas

• Produkta veids: Elektroniskais komutācijas relejs
• Kontaktu konfigurācija: 1 NO (normāli atvērts)
• Maksimālā pārslēgšanas strāva: 16 A
• Maksimālais pārslēgšanas spriegums: 250 V AC
• Vadības spriegums: 230 V AC
• Nominālais darba spriegums: 230 V AC
• Montāžas veids: DIN sliede (EN 60715 TH35)
• Moduļa platums: 1 TE (18 mm)
• Savienojuma veids: Skrūvju spailes
• Gaidstāves zudums: 0,8 W
• Kvēlspuldžu slodze: 2000 W
• Halogēna lampu slodze (HV): 2000 W
• Dienasgaismas lampu slodze (nekompensēta): 1000 VA
• LED lampu slodze (>2 W): 200 W
• Apkārtējās vides temperatūras diapazons: -20°C līdz +50°C
• Aizsardzības klase: IP20
• Korpusa materiāls: Termoplasts
• Pārslēgšanas frekvence: maks. 600 darbības/stundā
• Minimālā pārslēgšanas jauda: 100 mA pie 10 V AC/DC

Nobeiguma piezīme

Eltako ER12-100-230V apvieno modernu elektronisko pārslēgšanas tehnoloģiju ar pārbaudītu DIN sliedes formātu. Tā zemais gaidstāves patēriņš un klusā darbība padara to par nākotnē vērstu izvēli enerģiju taupošām instalācijām, savukārt izturīgā slodzes apstrāde nodrošina saderību ar plašu apgaismojuma un apkures sistēmu klāstu.
