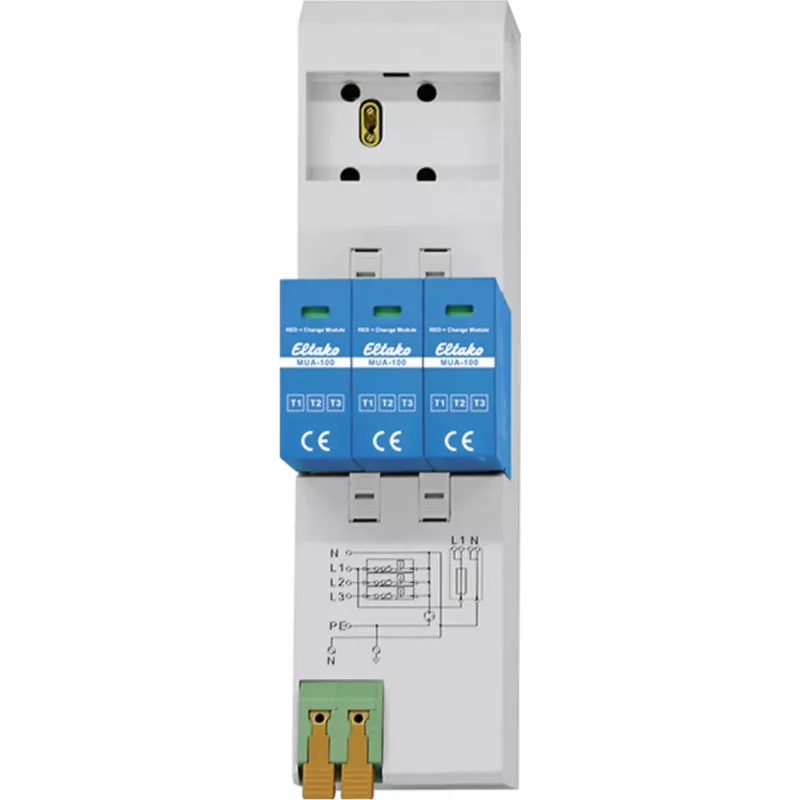

Eltako MUA-100 Modulārais pārsprieguma aizsargs 1.+2.+3. tips, 4 polu, 12,5kA impulsa strāva, DIN sliede

Ar kopējo impulsa strāvu 50 kA (10/350 µs) un sprieguma aizsardzības līmeni zem 1,5 kV, Eltako MUA-100 nodrošina bezkompromisa aizsardzību pret pārejošiem pārspriegumiem zemsprieguma sadales sistēmās. Šis modulārais pārsprieguma aizsargs apvieno 1., 2. un 3. tipa aizsardzību vienā 4 polu ierīcē, padarot to ideāli piemērotu instalācijām, kur svarīga ir vieta un uzticamība.

Pārskats

Eltako MUA-100 (modelis 28380000) ir kombinēts zibens un pārsprieguma aizsargs, kas paredzēts TN-S, TT un TN-C tīkla sistēmām. Tas nodrošina robustu aizsardzību 230/400 V maiņstrāvas instalācijām ar nominālo izlādes strāvu 20 kA (8/20 µs) uz polu un impulsa strāvu 12,5 kA (10/350 µs) uz polu. Ierīce ir paredzēta montāžai uz DIN sliedes (35 mm), aizņem tikai 4 TE (72 mm) platumu, un tai ir vizuāla statusa indikācija ātrai defektu noteikšanai.

Galvenās priekšrocības

• Kombinēta 1.+2.+3. tipa aizsardzība vienā kompaktā modulī
• Augsta impulsa strāvas izturība: 12,5 kA uz polu (10/350 µs)
• Zems sprieguma aizsardzības līmenis (< 1,5 kV) jutīgām iekārtām
• Ātrs reakcijas laiks zem 25 ns
• Plašs darba temperatūras diapazons no -40°C līdz +80°C
• Vizuāla zaļa/sarkana statusa indikācija ērtai uzraudzībai

Tehniskās detaļas

• Aizsardzības veids: kombinēts 1.+2.+3. tipa aizsargs
• Tīkla sistēmas: TN-S, TT, TN-C
• Nominālais spriegums (Un): 230/400 V maiņstrāva
• Maksimālais nepārtrauktas darbības spriegums (Uc): 280 V maiņstrāva
• Nominālā izlādes strāva (In): 20 kA (8/20 µs) uz polu
• Impulsa strāva (Iimp): 12,5 kA (10/350 µs) uz polu
• Kopējā impulsa strāva (Iimp kopā): 50 kA (10/350 µs)
• Sprieguma aizsardzības līmenis (Up): < 1,5 kV
• Reakcijas laiks: < 25 ns
• Polu skaits: 4 polu (3P+N)
• Montāžas veids: DIN sliede (35 mm)
• Moduļa platums: 4 TE (72 mm)
• Īssavienojuma izturība (Isccr): 50 kA
• Maksimālais rezerves drošinātājs: 160 A gG
• Darba temperatūras diapazons: -40°C līdz +80°C
• Statusa indikācija: vizuāla (zaļa/sarkana)
• Aizsardzības klase: IP20

Mūsu vērtējums

Eltako MUA-100 ir augstas veiktspējas pārsprieguma aizsardzības risinājums prasīgām elektroinstalācijām. Tā kombinētā 1.+2.+3. tipa klasifikācija, lielās izlādes jaudas un kompaktais dizains padara to par uzticamu izvēli jutīgu iekārtu aizsardzībai pret zibens un komutācijas pārspriegumiem.
