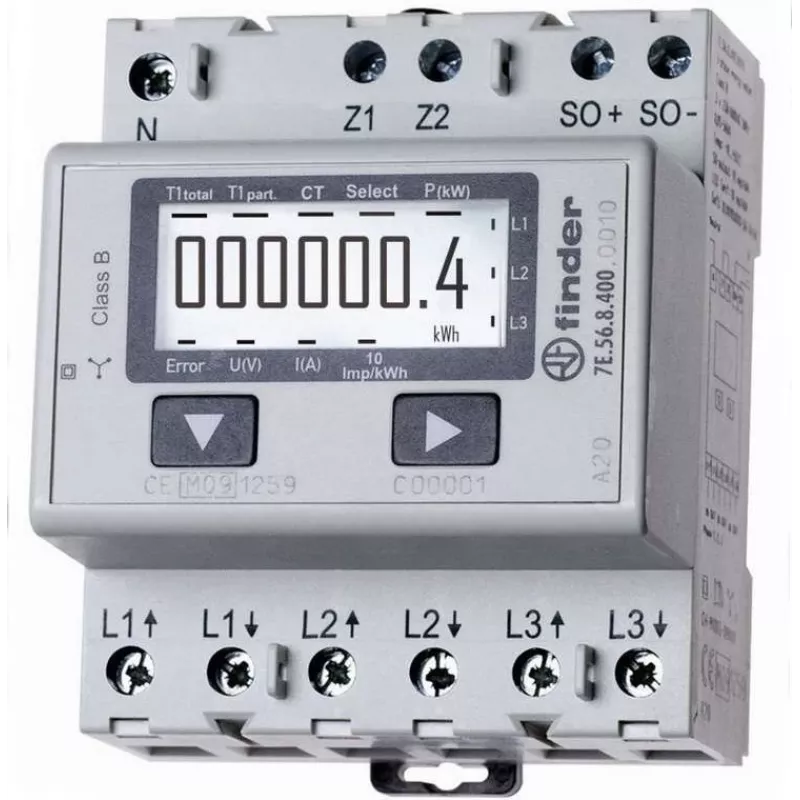

Enerģijas skaitītājs Finder 7E.56.8.400.0010 trīsfāžu 3Ph 230V 50Hz

Finder 7E.56.8.400.0010 ir trīsfāžu elektroniskais enerģijas skaitītājs aktīvās enerģijas un elektrisko parametru uzraudzībai 3Ph sistēmās ar 230 V, 50 Hz. Skaitītājs ir MID sertificēts norēķinu vajadzībām un atbalsta strāvas transformatoru (CT) pieslēguma attiecības līdz 1500:5. Tas rāda kumulatīvo enerģiju (kWh) un momentānās vērtības spriegumam, strāvai un aktīvajai jaudai, un ir paredzēts montāžai uz DIN sliedes komerciālos vai rūpnieciskos sadales skapjos.

Priekšrocības

Enerģijas skaitītājs ir MID apstiprināts (piemērots komercuzskaitei) un atbilst EN 62053-21 un EN 50470-3 standartiem ar precizitātes klasi 1 / B. Tas pieņem plašu CT attiecību diapazonu (no 5:5 līdz 1500:5), tam ir kompakts 70 mm korpuss, LCD displejs ar fona apgaismojumu un noslēgts, triecienizturīgs apvalks. Ierīcei ir impulsu izeja (S0), un tā ir piemērota tiešai integrācijai sadales paneļos ar DIN sliedes montāžu.

Piemērots

• Trīsfāžu enerģijas uzraudzībai komerciālās vai rūpnieciskās instalācijās
• Komercuzskaitei ar CT sekundārajiem pieslēgumiem līdz 1500 A
• Paneļu vai DIN sliedes montāžai sadales dēļos

Galvenās specifikācijas

• Zīmols: Finder
• Modelis / MPN: 7E.56.8.400.0010
• Barošana: 3Ph 230 V, 50 Hz
• Displejs: LCD, diapazons 0 - 999999.9 kWh
• Mērījumi: Aktīvā enerģija (kWh), spriegums (V), strāva (A), aktīvā jauda (kW)
• CT pieslēgums: konfigurējamas attiecības (5:5; 50:5; 100:5; 150:5; 200:5; 250:5; 300:5; 400:5; 500:5; 600:5; 750:5; 1000:5; 1250:5; 1500:5)
• Precizitāte: Klase 1 / B
• Standarti: EN 62053-21, EN 50470-3, MID apstiprināts
• Starta strāva: 0.01 A
• Platums: 70 mm
• Izejas: S0 (impulss)
• Apvalks: noslēgts, triecienizturīgs, DIN sliedes montāžai
• EAN: 4016138601428

Lietošana

Uzstādiet skaitītāju uz DIN sliedes sadales paneļa iekšpusē un konfigurējiet CT attiecību atbilstoši uzstādītajiem strāvas transformatoriem. Pievienojiet CT sekundāro pusi un barošanu saskaņā ar ražotāja sniegto elektroinstalācijas shēmu. Pēc ierīces ieslēgšanas pārbaudiet, vai LCD rāda sprieguma, strāvas un jaudas rādījumus un vai kumulatīvais kWh skaitītājs palielinās zem slodzes. Izmantojiet S0 impulsu izeju attālinātai enerģijas uzraudzībai vai integrācijai ar ēku vadības sistēmām, kur nepieciešams.

Ieteikumi

Lai nodrošinātu uzskaites precizitāti, pārliecinieties, ka CT ir pareizi izvēlēti un uzstādīti, elektroinstalācija ir cieša un skaitītājs ir uzstādīts sausā, bez vibrācijas panelī. Nepārsniedziet norādīto CT primāro strāvu; ievērojiet vietējos uzstādīšanas standartus un MID noteikumus, lietojot skaitītāju komercuzskaitei.
