Equip 16 portu Cat.5e neekranēts komutāciju panelis, melns

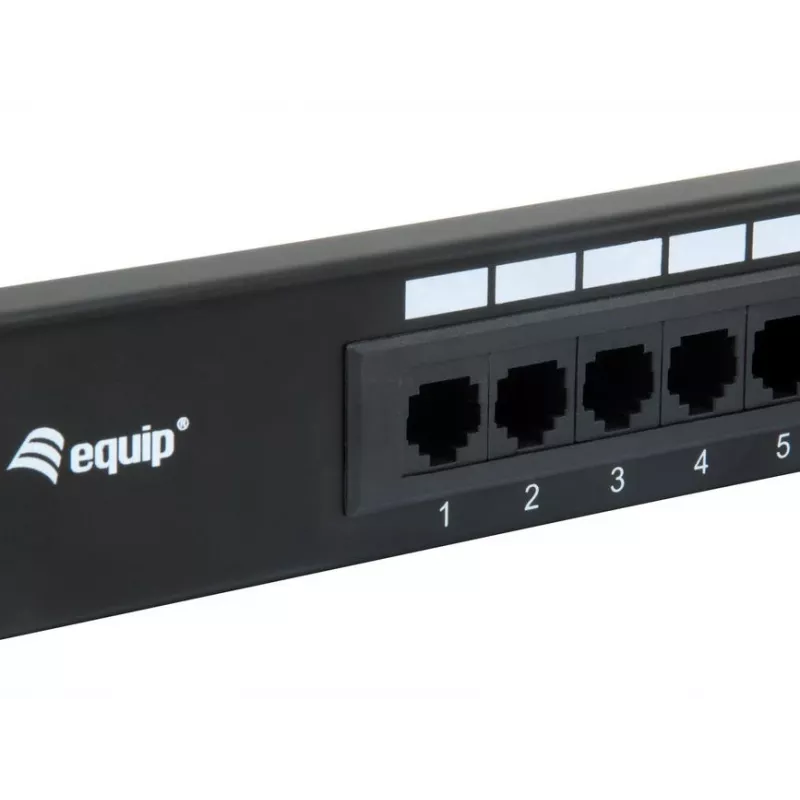

equip® komutāciju panelis ir 19" 1U tīkla sadales ierīce, kas paredzēta organizētai kabeļu instalācijai un uzticamam Ethernet savienojumam. Tas nodrošina 16 RJ45 portus, kas ir saderīgi ar Cat.5e kabeļu sistēmu, un atbalsta 10/100/1000Base-T(X) Ethernet ar maksimālo datu pārraides ātrumu 1000 Mbit/s. Izgatavots no izturīga tērauda un melnā krāsā, panelis iederas standarta 19" statņos, un tam ir numurēti porti vieglai identifikācijai.

Priekšrocības

16 portu Cat.5e komutāciju panelis piedāvā centralizētu horizontālās kabeļu instalācijas pārvaldību un integrētu kabeļu pārvaldību, lai uzlabotu maršrutēšanu un spriegojuma samazināšanu. Tas ir saderīgs gan ar LSA, gan 110 terminācijas standartiem, un to ieteicams lietot kopā ar equip® komutācijas vadiem un kabeļu piederumiem, lai saglabātu nemainīgu veiktspēju. Statņos montējamais 1U dizains un izturīgā tērauda konstrukcija nodrošina mehānisku stabilitāti serveru skapjos un tīkla statņos.

Piemērots

• Strukturētai kabeļu instalācijai birojos un datu skapjos
• 10/100/1000Base-T Ethernet tīkliem
• Komutāciju paneļiem 19" statņos un tīkla skapjos

Galvenās specifikācijas

• Zīmols: EQUIP
• Modelis/MPN: 235317
• EAN: 4015867209394
• Porti: 16 × RJ45
• Kategorija: Cat.5e (neekranēts)
• Atbalstītie ātrumi: līdz 1000 Mbit/s (Gigabit Ethernet)
• Izmēri (P×A×Dz): 482,6 × 44,5 × 32,5 mm
• Materiāls: Tērauds
• Krāsa: Melna
• Svars: 0,448 kg

Lietošana

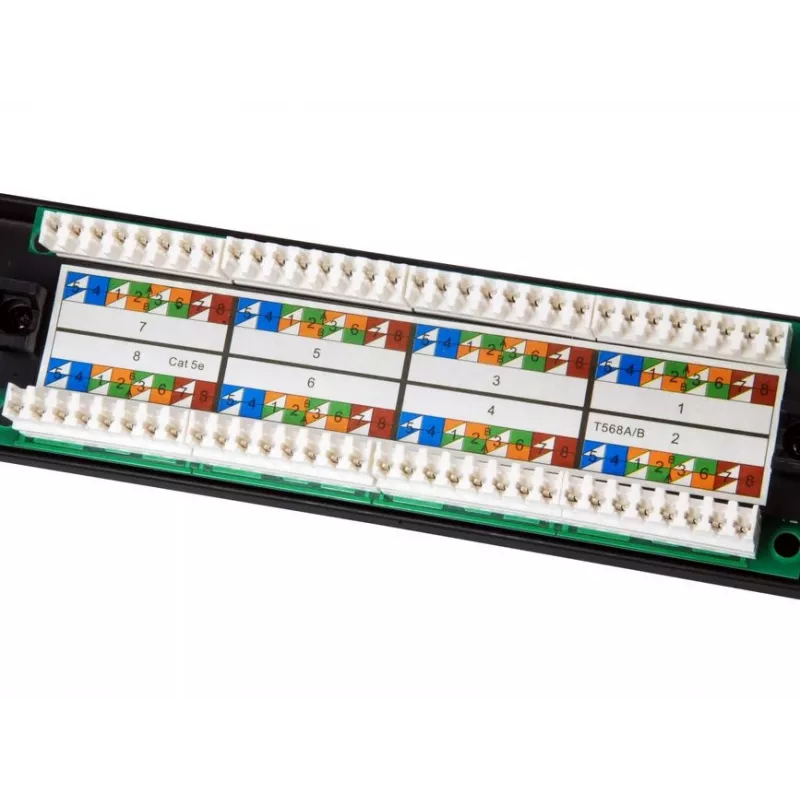

Uzstādiet komutāciju paneli standarta 19" statnē, izmantojot priekšējās 1U montāžas atveres. Pievienojiet horizontālos kabeļus aizmugurē saskaņā ar LSA vai 110 terminācijas shēmu, saskaņojot pārus ar uzdrukātajiem porta numuriem. Savienojiet tīkla ierīces, izmantojot RJ45 komutācijas vadus priekšējos portos; lai iegūtu labākos rezultātus, izmantojiet equip® komutācijas vadus un piederumus. Pārbaudiet savienojumus un marķējiet abus kritisko saišu galus, lai atvieglotu apkopi.

Ieteikumi

Uzstādiet pareizi ventilējamā statņu vidē, nepārsniedziet ražotāja ieteiktos kabeļu liekuma rādiusus un pēc uzstādīšanas veiciet testēšanu, lai apstiprinātu Cat.5e veiktspēju un gigabitu saišu integritāti.
