Equip 24-Port Cat.6A Shielded Patch Panel

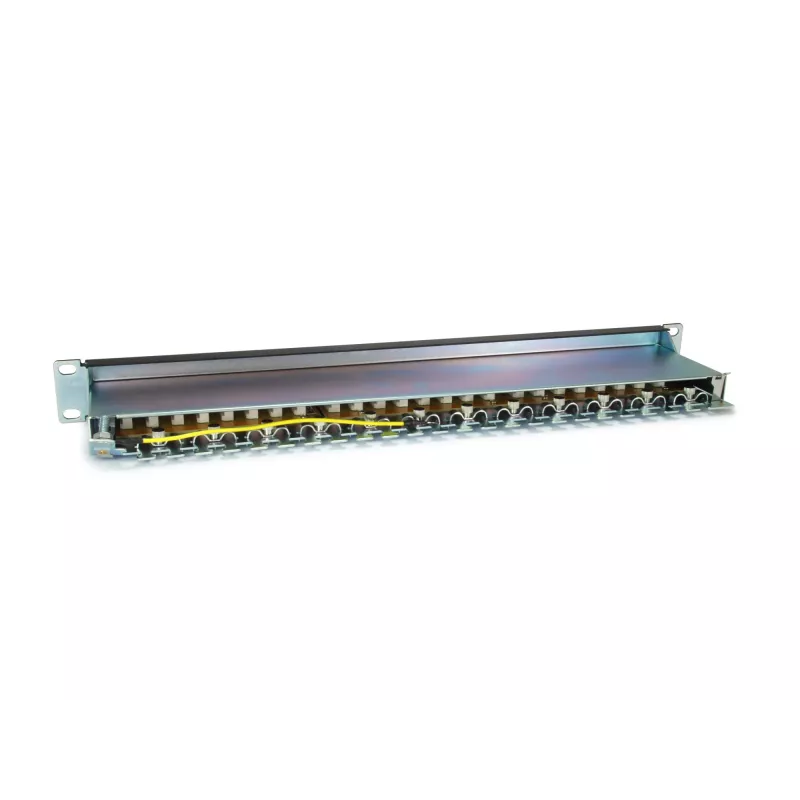

Equip® Cat.6A pieslēguma panelis ir 19" 1U tīkla sadales ierīce, kas paredzēta strukturētām kabeļu sistēmām. Tam ir 24 pilnībā ekranēti RJ45 porti, kas ir saderīgi ar Krone IDC nospraušanu, un tas atbalsta Cat6A kabeļu infrastruktūru, lai nodrošinātu 10G veiktspēju. Katrs ports ir marķēts ar porta numuru vieglai identifikācijai. Panelim ir melna apdare, CE sertifikācija un kompakts 1U plaukta izmērs (482,6 mm × 44,5 mm × 125 mm).

Priekšrocības

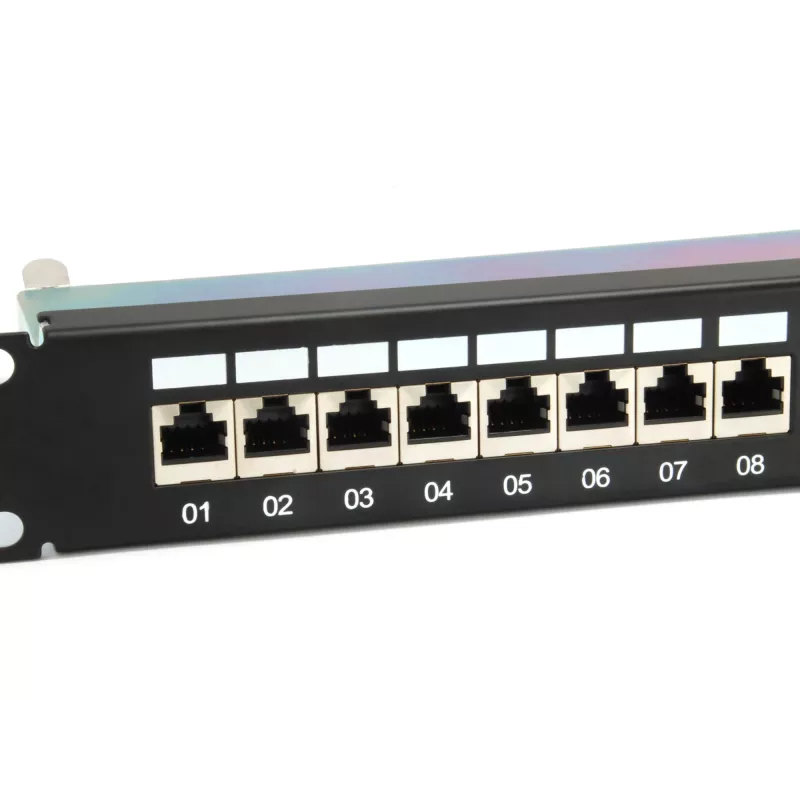

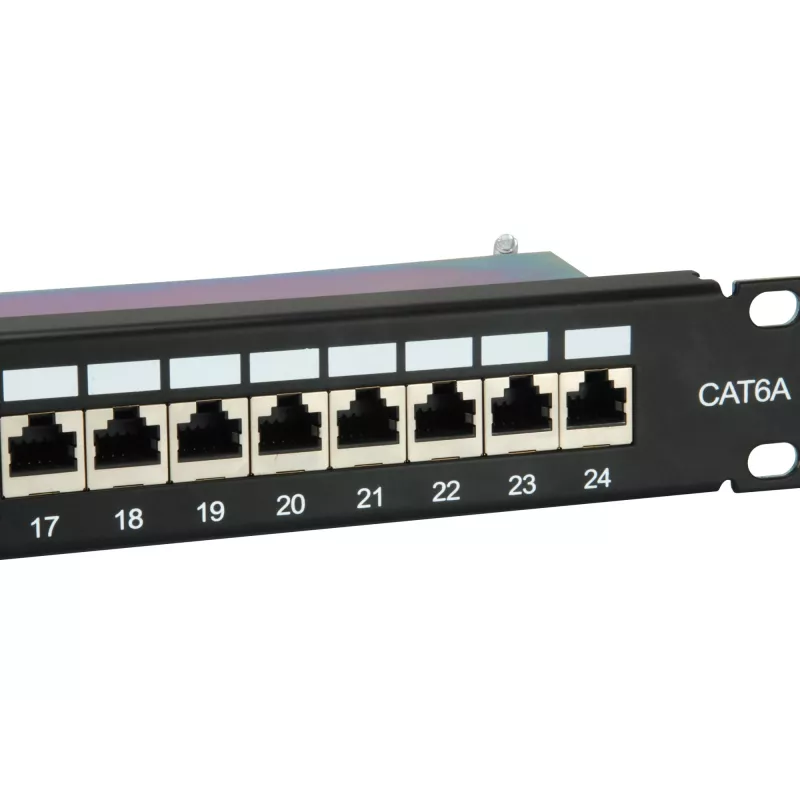

Pieslēguma panelis piedāvā pilnu ekranējumu visiem 24 RJ45 portiem, lai samazinātu elektromagnētiskos traucējumus un saglabātu signāla integritāti ātrdarbīgiem 10G tīkliem. Integrētā kabeļu pārvaldība nodrošina tīrāku maršrutēšanu un stiepes samazināšanu, kas vienkāršo uzstādīšanu un uzlabo ilgtermiņa uzticamību. Skaidra portu numerācija atvieglo ātru identifikāciju un problēmu novēršanu blīvās plauktu vidēs.

Piemērots

• Datu centriem un serveru telpām
• Biroja tīkla skapjiem un telekomunikāciju plauktiem
• Ātrdarbīgām Ethernet instalācijām, kurām nepieciešama 10G veiktspēja
• Strukturētu kabeļu infrastruktūras projektiem, izmantojot Cat6A kabeļus un Krone IDC nospraušanu

Galvenās specifikācijas

• Porti: 24 pilnībā ekranēti RJ45
• Standarts: 19" plaukts, 1U augstums
• Kabeļu infrastruktūra: Cat6A atbalsts, Krone IDC saderīgs
• Izmēri (P×A×D): 482,6 × 44,5 × 125 mm
• Krāsa: melna
• Svars: 1,869 kg
• Sertifikācijas: CE
• Ražotāja kods (MPN): 326625, EAN: 4015867207642

Lietošanas instrukcija

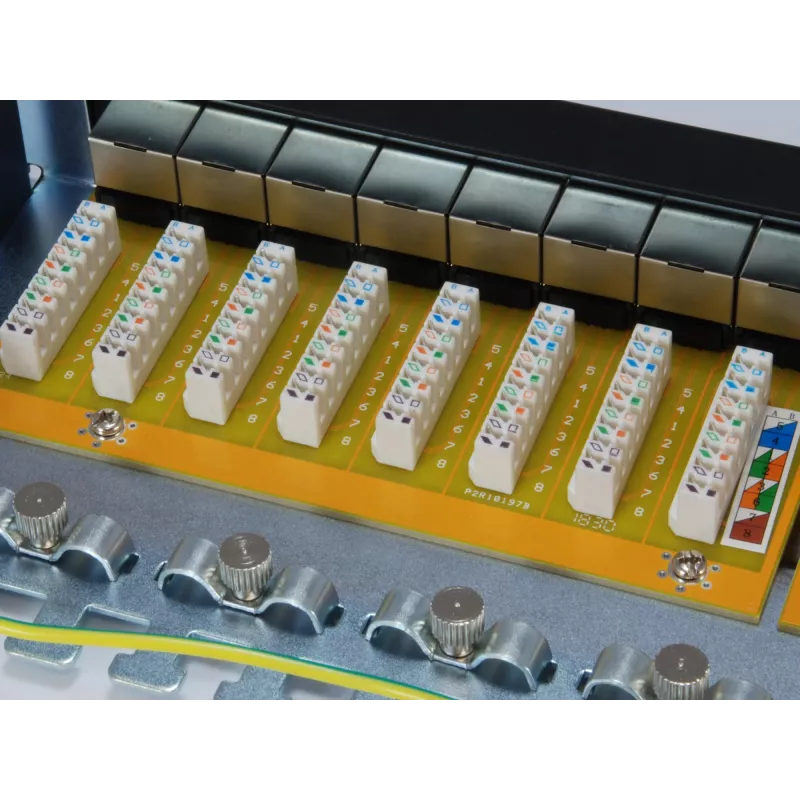

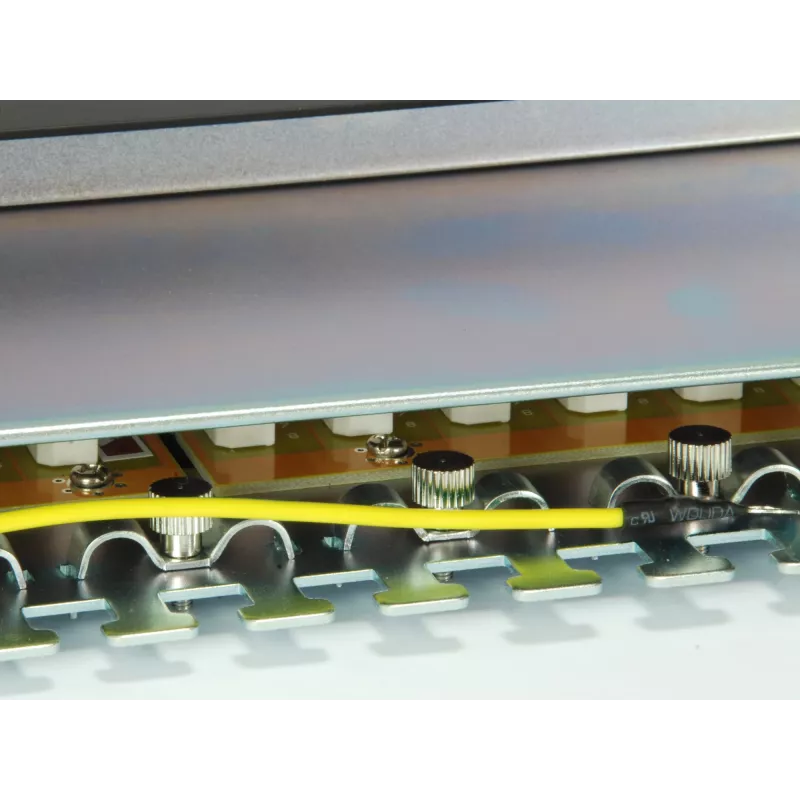

Uzstādiet pieslēguma paneli 19" plauktā, aizņemot 1U vietu. Pieslēdziet ienākošos Cat6A kabeļus pie Krone IDC kontaktiem paneļa aizmugurē saskaņā ar attiecīgo vadu standartu (T568A vai T568B). Novadiet pārslēgšanas vadus no priekšējiem RJ45 portiem uz tīkla ierīcēm. Izmantojiet integrētās kabeļu pārvaldības funkcijas, lai nostiprinātu kabeļus un nodrošinātu stiepes samazināšanu, saglabājot liekuma rādiusus specifikāciju robežās.

Ieteikumi

Lai iegūtu optimālu 10G veiktspēju, izmantojiet equip® Cat.6A pieslēguma paneli kopā ar equip® Cat.6A ekranētajiem pārslēgšanas vadiem un ievērojiet pareizu kabeļu atdalīšanu no strāvas avotiem. Ievērojiet uzstādīšanas standartus un pēc nospraušanas pārbaudiet katru kanālu, lai pārliecinātos par nepārtrauktību un veiktspēju.
