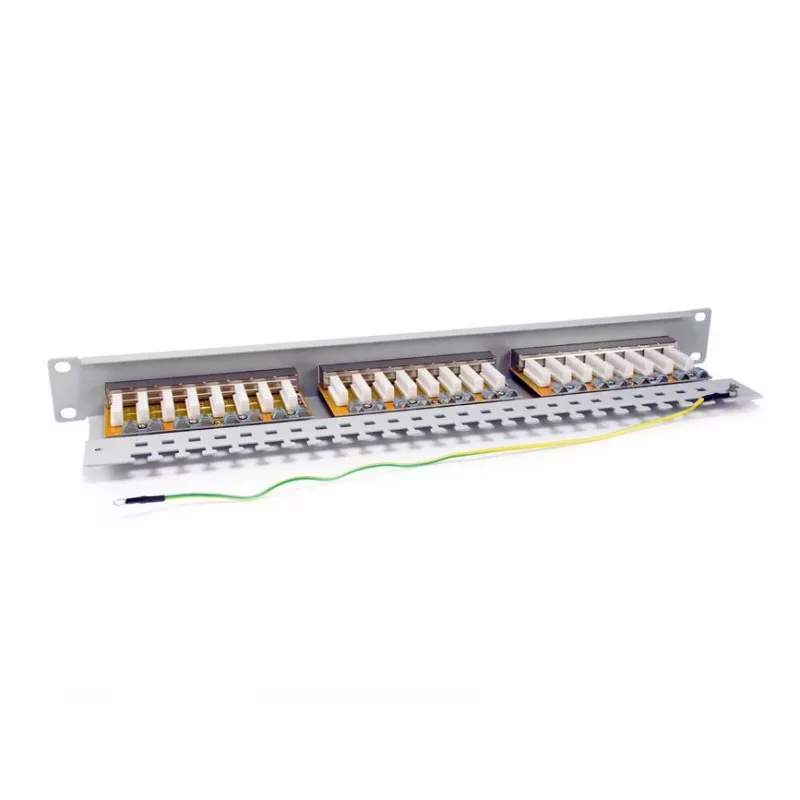

Equip 24 portu Cat.6 ekranēts ielāpu panelis, gaiši pelēks

Equip 24 portu Cat.6 ekranēts ielāpu panelis gaiši pelēkā krāsā ir 19" 1U statnē montējams tīkla sadales bloks, kas paredzēts ekranētu Ethernet savienojumu organizēšanai un aizsardzībai. Tas nodrošina 24 ekranētus RJ45 portus ar portu numerāciju un atbalsta 10/100/1000Base-T(X) Ethernet saskarnes ar maksimālo datu pārraides ātrumu 1000 Mbit/s. Izgatavots no izturīga metāla un saderīgs ar LSA un 110 terminēšanas standartiem, panelis ietver integrētu kabeļu pārvaldības sistēmu uzlabotai maršrutēšanai un spriedzes samazināšanai.

Priekšrocības

Šis ekranētais Cat.6 ielāpu panelis piedāvā 24 numurētus RJ45 portus skaidrai identificēšanai un sakārtotai kabeļu izvietošanai. Tā metāla korpuss un saderība gan ar LSA, gan 110 terminēšanas standartiem nodrošina uzticamus mehāniskos un elektriskos savienojumus. Integrētā kabeļu pārvaldības sistēma atbalsta pareizu maršrutēšanu un spriedzes samazināšanu, un ierīce ir piemērota standarta 19" 1U statņu uzstādīšanai.

Piemērots

• Strukturētai kabeļu sistēmai mazos un vidējos tīklos
• Ekranētām Cat.6 instalācijām, kur nepieciešama RJ45 portu identificēšana
• Statnēs montējamām serveru telpām un tīkla skapjiem
• 10/100/1000Base-T(X) Ethernet savienojumiem

Galvenās specifikācijas

• Portu daudzums: 24 ekranēti RJ45 porti
• Datu pārraides ātrums: līdz 1000 Mbit/s (Gigabit Ethernet)
• Standarti: saderīgs ar LSA un 110 terminēšanu
• Formas faktors: 19" 1U statnē montējams
• Materiāls: metāla korpuss
• Izmēri (P×A×Dz): 482,6 × 44,5 × 110,5 mm
• Svars: 1,5 kg
• Produkta krāsa: Gaiši pelēka
• Zīmols/MPN/EAN: EQUIP / 326325 / 4015867207420

Kā lietot

Uzstādiet ielāpu paneli standarta 19" statnē, aizņemot 1U vietu. Terminējiet ekranētos Cat.6 kabeļus aizmugurē, izmantojot LSA vai 110 terminēšanas rīkus atbilstoši izvēlētajai vadu shēmai. Izvadiet kabeļus caur integrēto kabeļu pārvaldības sistēmu, lai saglabātu lieces rādiusu un nodrošinātu spriedzes samazināšanu. Pievienojiet ekranētus ielāpu vadus priekšējiem RJ45 portiem ierīču savienošanai, nodrošinot ekrānu pareizu zemējumu, kur nepieciešams.

Ieteikumi

Izmantojiet equip® ekranētos ielāpu vadus un saderīgus kabeļu piederumus, lai saglabātu ekranējuma nepārtrauktību un sasniegtu optimālu veiktspēju. Pārbaudiet statnes un kabeļu ekrānu zemējumu un ievērojiet Cat.6 instalācijas labāko praksi attiecībā uz kabeļa garumu, lieces rādiusu un terminēšanu, lai nodrošinātu uzticamu Gigabit Ethernet darbību.
