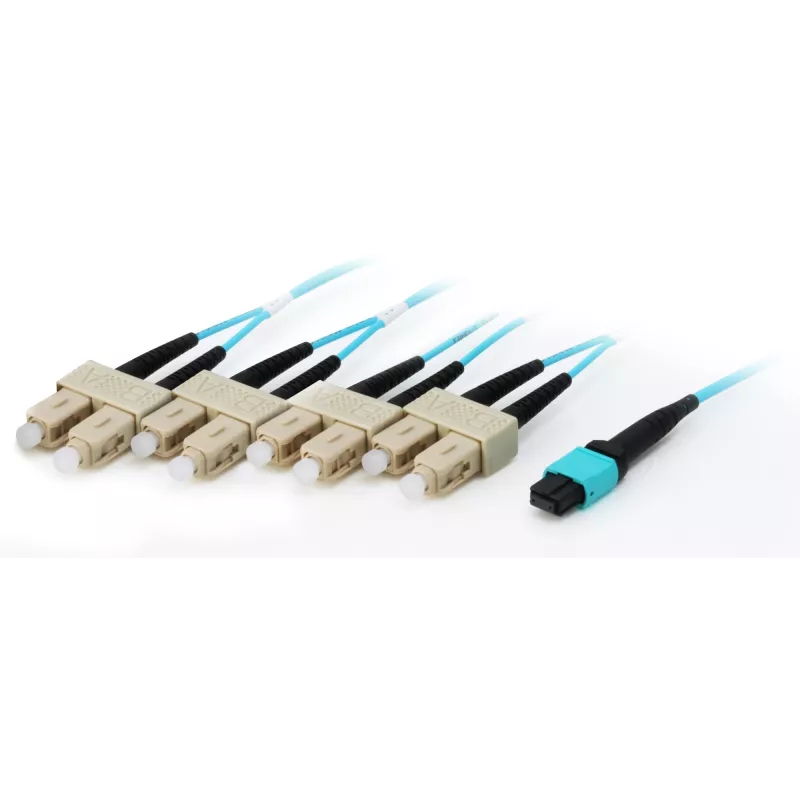

Equip MTP/SC Rindu Optiskais Plākstera Vads, OM4, 7m

Equip® MTP/SC rindu optiskais plākstera vads OM4, 7m ir iepriekš terminatorēts daudzmodu optiskais rindu kabelis ar 50 µm serdes diametru, kas paredzēts augstas joslas platumu, liela blīvuma kabeļu sistēmām datu centros un uzņēmumu tīklos. Montāžā apvienots MTP savienotājs vienā galā ar četriem SC savienotājiem otrā, nodrošinot kompaktu risinājumu paralēliem optiskiem posmiem un strukturētām kabeļu sistēmām.

Priekšrocības

Šis MTP/SC rindu kabelis atbalsta OM4 daudzmodu veiktspēju augstas ātruma datu pārraidei un palielinātam sniedzamības attālumam salīdzinājumā ar zemākas klases daudzmodu šķiedrām. Iepriekš terminatorētie savienotāji samazina uzstādīšanas laiku un lauka terminatorēšanas kļūdu risku. 7 m garums piedāvā elastīgumu statņu vai iekārtu savienojumiem ar sadali, savukārt MTP uz 4×SC atzarošana nodrošina saderību ar parastām SC bāzes iekārtām un plākstera paneļiem.

Piemērots

• Datu centru statņu un moduļu savienojumiem
• Augsta blīvuma plākstera paneļiem un MPO/MTP maģistrālēm
• Uzņēmumu maģistrāles un serveru telpu kabeļu sistēmām
• Paralēliem optisko raiduztvērēju savienojumiem (piem., 40G/100G lietojumprogrammām, izmantojot MPO/MTP)

Galvenās specifikācijas

• Zīmols: EQUIP
• Modelis/MPN: 25557407
• EAN: 4015867192696
• Tips: MTP (vīrišķais) uz 4×SC daudzmodu rindu plākstera vads
• Šķiedras klase: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Garums: 7 m

Kā lietot

Izvelciet iepriekš terminatorēto rindu kabeli starp avota MTP/MPO paneli vai raiduztvērēju un galamērķa SC plākstera paneli vai iekārtu. Pārliecinieties, ka savienotāji un pieslēgvietas ir tīras, un ievērojiet standarta optiskās šķiedras apstrādes procedūras, lai izvairītos no liekuma rādiusa pārkāpumiem un piesārņojuma. Ievietojiet MTP savienotāju atbilstošajā MTP/MPO adapterī vai raiduztvērējā un katru SC savienotāju attiecīgajā SC adapterī vai ierīces pieslēgvietā. Pēc uzstādīšanas pārbaudiet posma veiktspēju ar atbilstošu testēšanas aprīkojumu.

Ieteikumi

Izmantojiet equip MTP/SC rindu OM4 strukturētās kabeļu sistēmās, kur nepieciešama OM4 daudzmodu veiktspēja un kur iepriekš terminatorēta maģistrāle samazina uzstādīšanas laiku. Pirms savienošanas notīriet savienotājus, ievērojiet noteikto minimālo liekuma rādiusu daudzmodu šķiedrai un apstipriniet savienojamību un ievades zudumus ar kvalificētu testeri.
