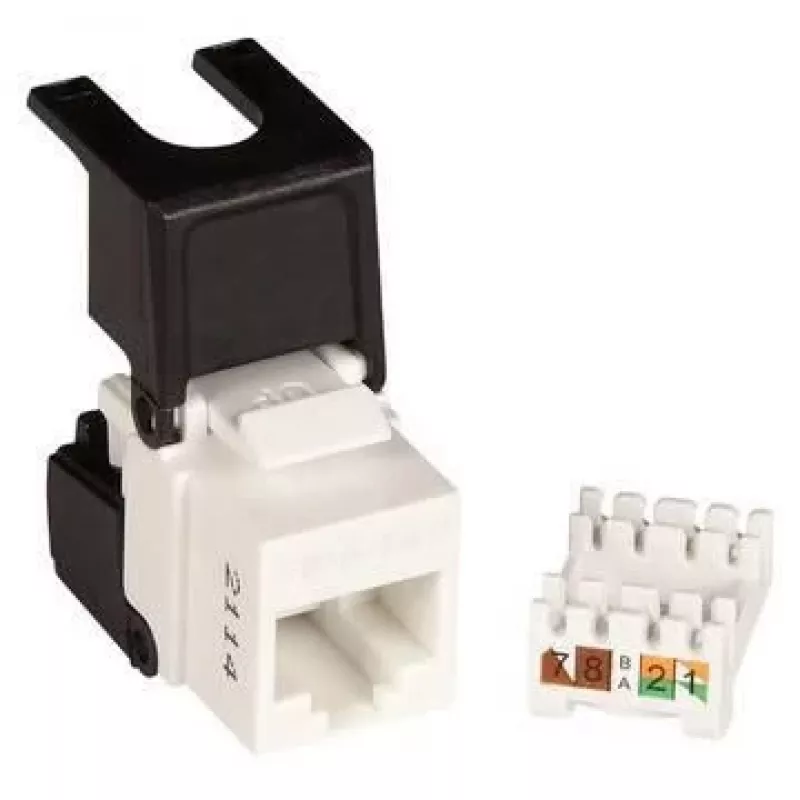

Ethernet Cat6 neekranēts Flip Jack Lanview LVN128143 — RJ45 keystone modulārais ieliktnis

Lanview LVN128143 ir neekranēts Cat6 Flip Jack keystone modulārs RJ45 ieliktnis, kas paredzēts Ethernet tīkla instalācijām. Modulis nodrošina Cat6 veiktspēju strukturētai kabeļošanai un ir veidots, lai ievietotos standarta keystone sienas rozetēs un patch paneļos. Tā flip stila ligzda nodrošina ērtu piekļuvi kabeļu terminēšanai, saglabājot kompaktu izmēru, tādējādi piemērota biroja un mājas LAN iestatījumiem, kur nepieciešams uzticams Gigabit savienojums.

Priekšrocības

Neekranētā Cat6 konstrukcija piedāvā veiktspēju, kas atbilst 6. kategorijas kabeļošanas prasībām, nodrošinot Gigabit Ethernet ātrumus, ja tā ir daļa no atbilstošas sistēmas. Keystone formas faktors ļauj viegli ievietot standartizētās virsmas plāksnēs un paneļos, vienkāršojot uzstādīšanu un apkopi. Flip ligzdas dizains aizsargā kontaktus, kad tie netiek lietoti, un nodrošina lietotājam draudzīgu orientāciju kabeļu terminēšanai vai pievienošanai.

Piemērots

• Strukturētai Ethernet kabeļošanai birojos un mājās
• Sienas rozetēm un patch paneļiem, kam nepieciešami Cat6 keystone ieliktņi
• Gigabit LAN savienojumiem datoriem, slēdžiem un piekļuves punktiem
• Jauninājumiem no zemākas kategorijas ieliktņiem uz Cat6 veiktspēju

Galvenās specifikācijas

• Savienotāja tips: RJ45 keystone modulārais ieliktnis
• Kategorija: Cat6 (neekranēts)
• Formas faktors: Keystone ievietojams modulis, saderīgs ar standarta plāksnēm un paneļiem
• Piekļuves stils: Flip ligzda kabeļu terminēšanai un savienošanai
• Paredzētā lietošana: Ethernet LAN instalācijas Gigabit savienojamībai

Lietošanas pamācība

Ievietojiet Lanview Cat6 keystone moduli saderīgā sienas rozetē vai patch panelī, līdz tas droši nofiksējas vietā. Terminējiet ienākošā Cat6 kabeļa pārus uz ligzdas IDC vai punch-down kontaktiem, ievērojot standarta vadu shēmas (T568A vai T568B), un pirms kabeļa nostiprināšanas pārbaudiet pareizu pāru izvietojumu. Pēc terminēšanas aizveriet flip ligzdu, ja tāda ir, lai aizsargātu kontaktus; pievienojiet RJ45 patch vadus, lai izveidotu tīkla saites, un pārbaudiet savienojumu ar atbilstošiem tīkla testeriem, lai apstiprinātu Gigabit veiktspēju.

Ieteikumi

Izmantojiet moduli ar Cat6 kategorijas kabeļiem un saderīgām virsmas plāksnēm vai paneļiem. Ievērojiet atzītas vadu shēmas (T568A/T568B) un pēc uzstādīšanas pārbaudiet katru saiti. Izvairieties no lietošanas vidēs, kur nepieciešami ekranēti komponenti vai kur nepieciešama EMI mazināšana, jo modulis ir neekranēts.
