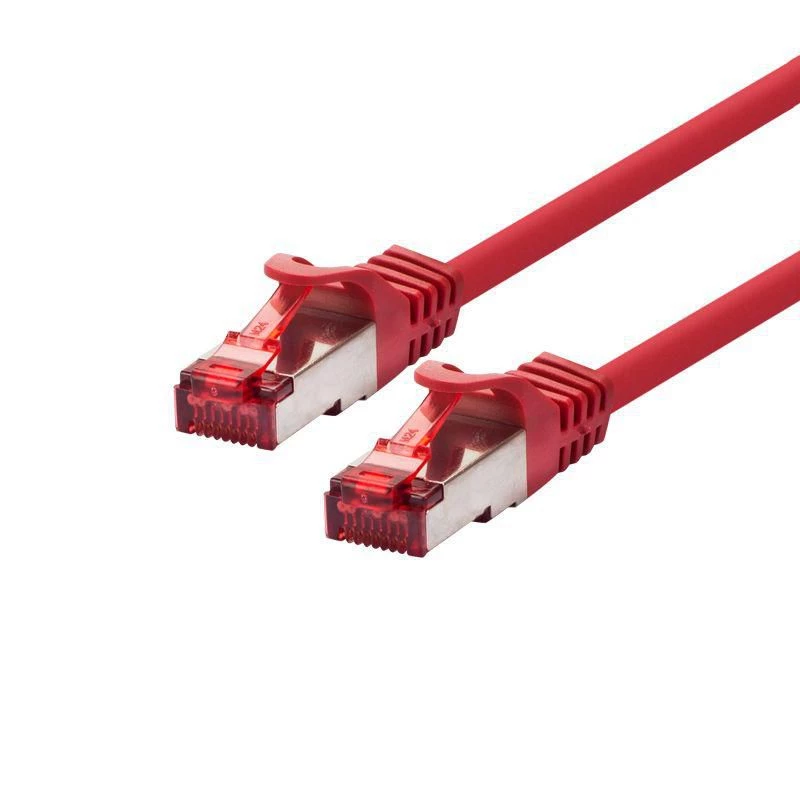

Ethernet kabelis LOGON Cat6 SSTP/PIMF 15 m, RJ-45 uz RJ-45, sarkans

LOGON Cat6 SSTP/PIMF Ethernet kabelis, 15 m, ar RJ-45 savienotājiem abos galos, ir paredzēts vadu LAN savienojumiem, kur nepieciešama gigabitu veiktspēja un uzlabota ekranēšana. Kabelis izmanto folijas un pilnas pinuma ekranējumu (PIMF/SSTP) ap vītajiem pāriem, lai samazinātu elektromagnētiskos traucējumus un šķērsrunas, savukārt Cat6 konstrukcija atbalsta frekvences līdz 250 MHz. Spilgti sarkanais apvalks atvieglo ātru identifikāciju pieslēgvietu paneļos un kabeļu trasēs.

Priekšrocības

SSTP/PIMF ekranējums nodrošina uzlabotu aizsardzību pret ārējiem EMI salīdzinājumā ar neekranētiem kabeļiem, padarot šo Cat6 kabeli piemērotu vidēm ar daudzām elektroniskām ierīcēm vai blīviem kabeļu saišķiem. Integrēti savienotāju uzmavas ar liekuma aizsardzību un stiepes samazinājumu palīdz uzturēt drošus savienojumus un samazina bojājumu risku terminācijas punktos. Kabeļa konstrukcija un sertifikācija Cat6 kanālu saitēm nodrošina nemainīgu signāla integritāti gigabitu Ethernet lietojumiem.

Piemērots

• Vadu LAN savienojumi mājās un birojos
• Pārslēgšanās starp slēdžiem, maršrutētājiem un tīkla ierīcēm
• Strukturēta kabeļu sistēma, kur nepieciešama EMI slāpēšana
• Kabeļu trases, kur nepieciešama krāsu kodu identifikācija

Galvenās specifikācijas

• Garums: 15 m
• Kategorija: Cat6
• Ekranējums: SSTP / PIMF (folija plus pilns pinums)
• Vadītāji: 4 pāri, 26 AWG (7-dzīslu)
• Raksturīgā pretestība: 100 Ω
• Frekvenču novērtējums: līdz 250 MHz
• Savienotāja tips: RJ-45 uz RJ-45, ekranēts
• Terminācija: 1:1 spraudkontaktu izvietojums
• Ārējā apvalka krāsa: sarkana
• Uzmava: integrēta liekuma aizsardzība un stiepes samazinājums

Kā lietot

Uzstādiet kabeli, ievietojot RJ-45 savienotājus standarta ekranētos Ethernet portos slēdžos, maršrutētājos, datoros vai citās tīkla ierīcēs. Pārliecinieties, ka savienotāju fiksatori pilnībā nofiksējas un ekranētā savienotāja korpuss saskaras ar jebkuru metāla porta ekranējumu, lai nodrošinātu optimālu EMI veiktspēju. Izvietojiet kabeli, izvairoties no pārmērīgiem liekuma rādiusiem, un nostipriniet to ar atbilstošu kabeļu pārvaldību, lai samazinātu mehānisko spriegumu. Veicot termināciju pieslēgvietu paneļu vai keystone ligzdu tuvumā, saglabājiet ekrāna terminācijas nepārtrauktību, lai saglabātu kabeļa SSTP/PIMF priekšrocības.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, turiet kabeli tālāk no augstsprieguma elektrolīnijām un lieliem elektromotoriem. Izmantojiet ekranētus portus vai iezemētus pieslēgvietu paneļus, uzstādot vidēs ar ievērojamiem elektromagnētiskiem traucējumiem. Nomainiet kabeli, ja savienotājiem ir redzams nodilums vai ja pēc traucējummeklēšanas tīkla kļūdas saglabājas.
