External antenna ALLNET ANT-868-14dbi-FLAT-PATCH-570 14 dBi, plakans patch, 868 MHz, N-female

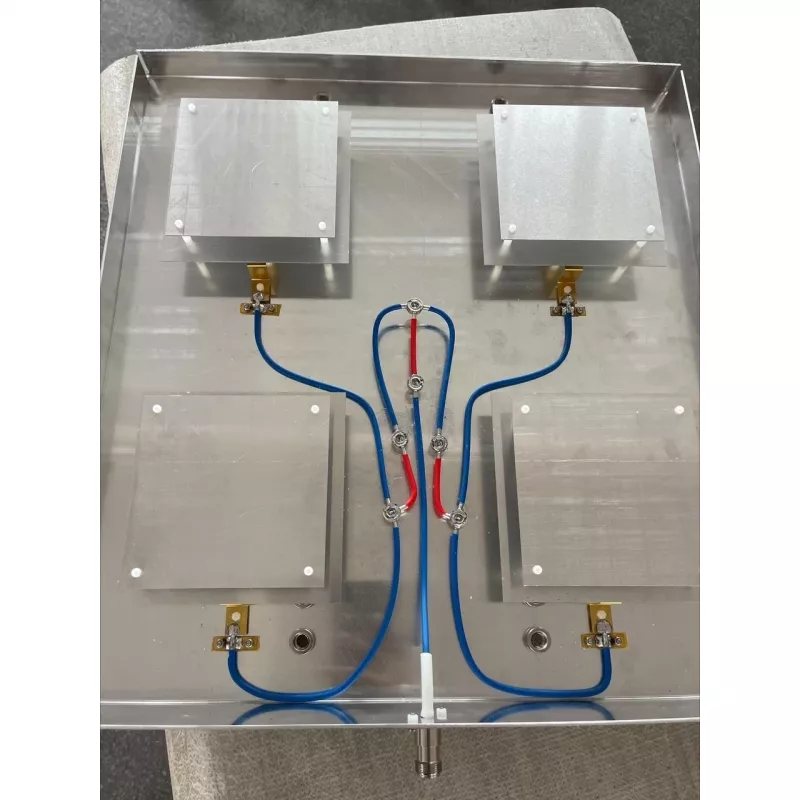

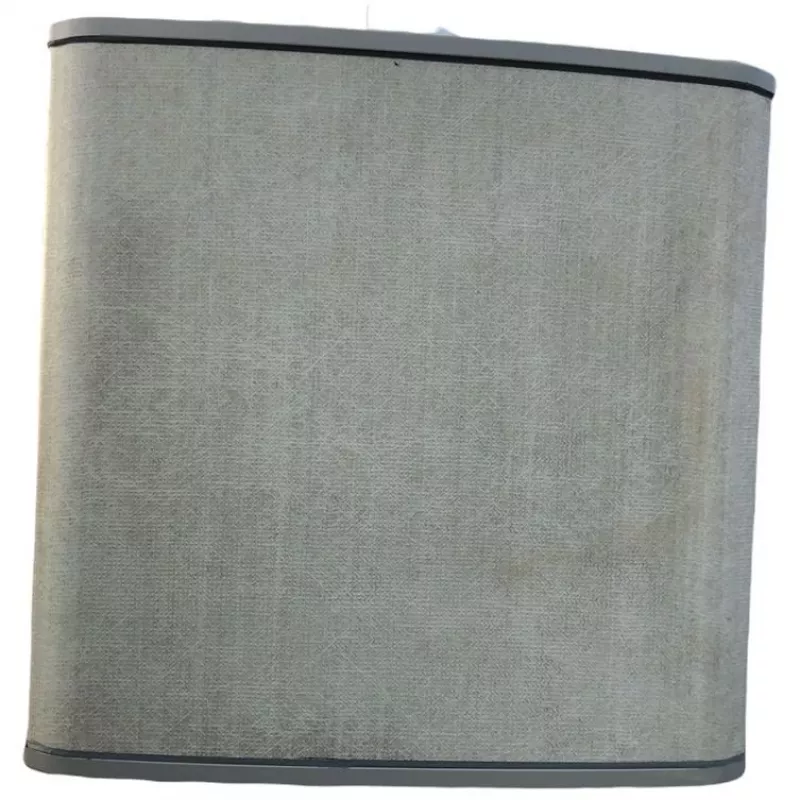

ALLNET ANT-868-14dbi-FLAT-PATCH-570 ir plakana virsmas ārējā antena, paredzēta 868 MHz lietojumiem. Ar 14 dBi virziena pastiprinājumu un N-veida ligzdu savienotāju šī antena fokusē raidīto un uztverto enerģiju šaurā starā, lai pagarinātu sakaru attālumu un uzlabotu signāla stabilitāti. Tās kompaktais, plakanais profils vienkāršo montāžu pie sienām, stabiem vai citām plakanām virsmām un ir piemērota instalācijām, kur nepieciešams virziena pārklājums un samazināta vizuālā ietekme.

Priekšrocības

Plakanā virsmas konstrukcija nodrošina stabilu, virziena starojuma rakstu ar 14 dBi pastiprinājumu, lai palielinātu diapazonu un signāla stabilitāti punktstarpunkta vai punktstarppunktu vairākpunktu savienojumiem. Antenas N-veida ligzdas savienotājs ļauj pieslēgt standarta N-veida spraudņa kabeļus un ierīces, un plāns, zema profila korpuss atvieglo uzstādīšanu uz vertikālām vai horizontālām virsmām. Virziena raksturlielums samazina traucējumus no nevēlamiem virzieniem un koncentrē jaudu uz paredzēto pārklājuma zonu.

Piemērots

• LPWAN tīkliem, piemēram, LoRaWAN un citām 868 MHz IoT izvietojumiem
• Tīkla vārtejām un bāzes stacijām, kurām nepieciešams fokusēts augšupsaites un lejupsaites pārklājums
• Liela attāluma radiosakariem un punktstarpunkta savienojumiem
• Sienas vai staba montāžas instalācijām, kur priekšroka tiek dota zema profila virziena antenai

Galvenās specifikācijas

• Darba frekvence: 868 MHz josla
• Pastiprinājums: 14 dBi
• Tips: plakana virsmas virziena antena
• Savienotājs: N-veida ligzda

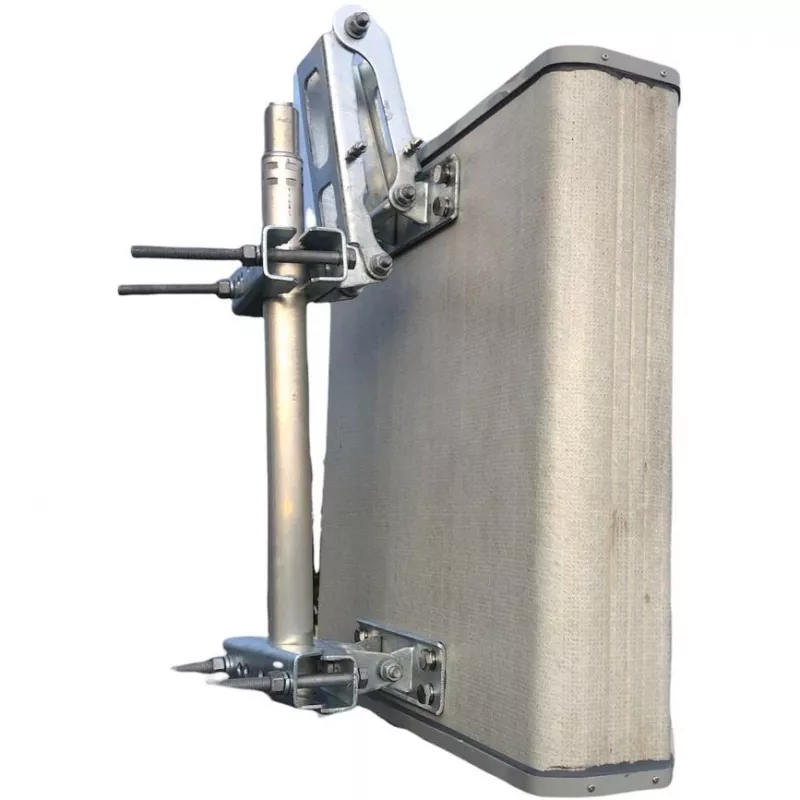

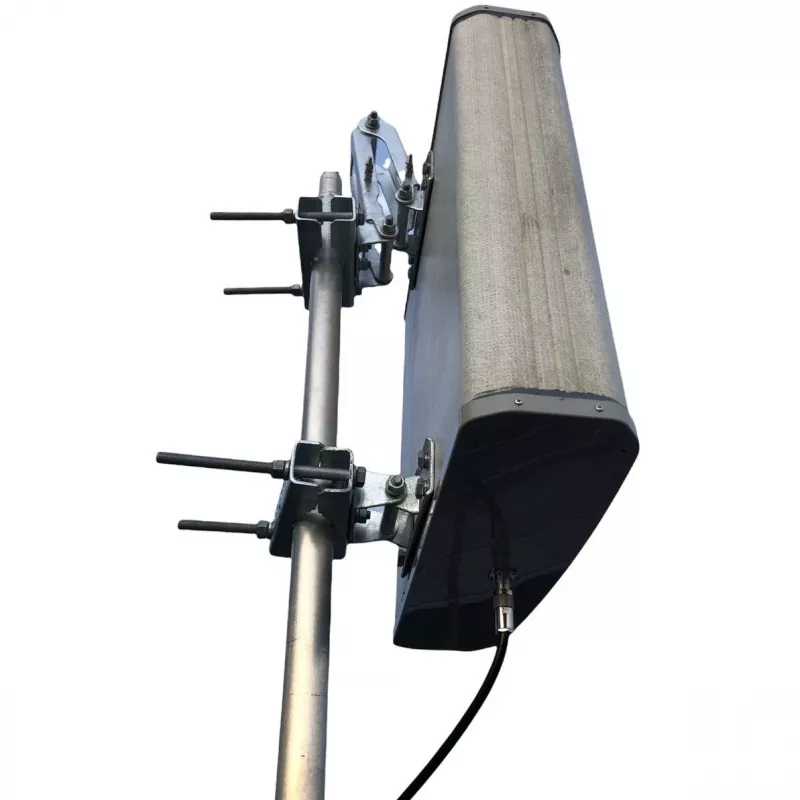

• Montāža: piemērota sienas vai staba montāžai; zema profila korpuss
• Polarizācija: lineāra (parasti vertikāla)
• Starojuma raksts: virziena, šaurs stars

Kā lietot

Uzstādiet antenu uz stabilas virsmas, piemēram, sienas vai staba, ar galveno daivu vērstu uz vēlamo attālo galapunktu, lai maksimizētu sakaru veiktspēju. Pievienojiet atbilstošu koaksiālo kabeli ar N-veida spraudni antenas N-veida ligzdai un novadiet kabeli līdz radio vai tīkla vārtejai, rūpējoties par asiem līkumiem un pasargājot savienojumus no mitruma. Noregulējiet antenu, pārbaudot signāla stiprumu vai sakaru kvalitāti, veicot nelielas korekcijas azimutā un slīpumā, līdz tiek sasniegta optimāla veiktspēja.

Ieteikumi

Lai sasniegtu labākos rezultātus, uzstādiet antenu paaugstinātā pozīcijā, brīvā no lieliem šķēršļiem un prom no vietējiem traucējumu avotiem. Āra instalācijām izmantojiet zemzudumu koaksiālo kabeli un laikapstākļiem izturīgus savienotājus. Izvietojot punktstarpunkta savienojumos, pārliecinieties, ka abos galos tiek izmantotas antenas ar saderīgu stara platumu un polarizāciju, lai nodrošinātu nemainīgu veiktspēju.
