Extralink CAT6A F/FTP iekštelpu vītā pāra instalācijas kabelis 305 m EX.96624

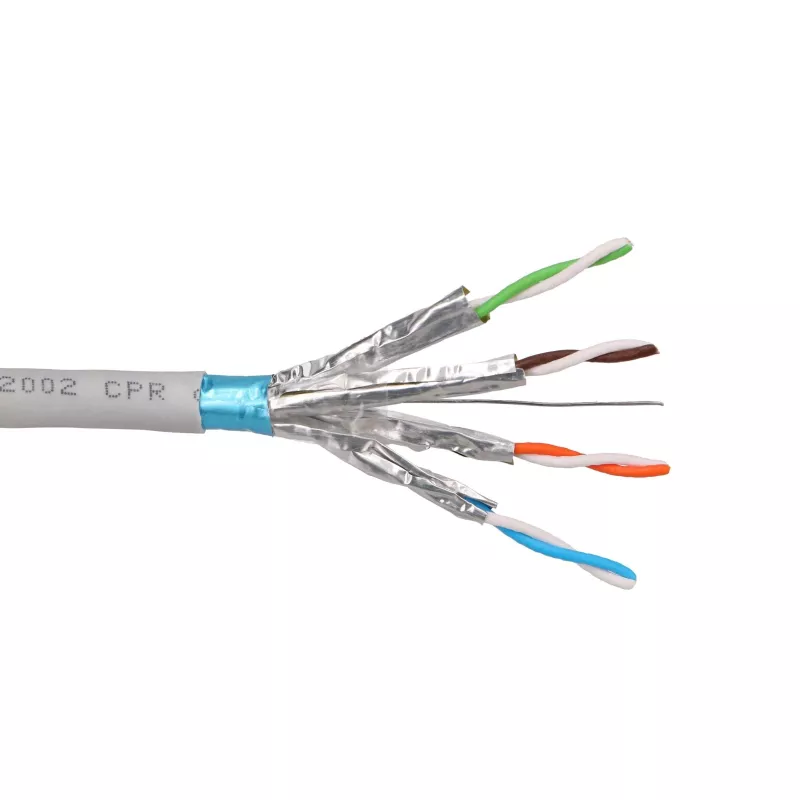

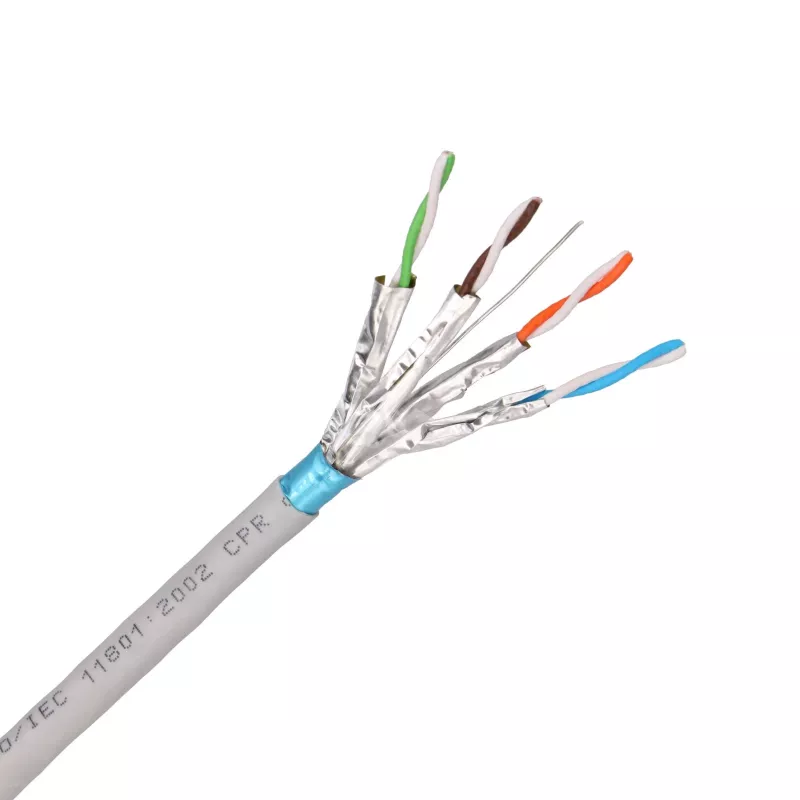

Extralink EX.96624 ir 6.A kategorijas pilnībā ekranēts (F/FTP) iekštelpu vītā pāra instalācijas kabelis, kas piegādāts uz 305 m (1000 pēdu) spoles kastē. Katrs no četriem vītajiem pāriem ir individuāli ietīts alumīnija folijā, un viss serdenis ir ietverts otrajā, kopējā alumīnija folijas ekrānā kopā ar zemējuma vadu, veidojot F/FTP konstrukciju, kas raksturo šo modeli. Tas ir izstrādāts pastāvīgai iekštelpu strukturētai kabeļu sistēmai un atbalsta 10 Gigabitu Ethernet (10GBASE-T) visā Cat6A joslas platumā līdz 500 MHz.

Priekšrocības

Dubultā folijas ekranēšana nomāc savstarpējo šķērsrunu un ārējos elektromagnētiskos traucējumus, padarot šo kabeli par labāku izvēli nekā neekranētie veidi blīvos kabeļu saišķos, pie elektrolīnijām un elektriski trokšņainā vidē. Cietie kailvara vadītāji uztur zemu līdzstrāvas pretestību un stabilu signāla veiktspēju garos posmos, savukārt liesmu slāpējošais, ar zemu dūmu un nulles halogēna (LSZH) apvalks ugunsgrēkā izdala minimālu dūmu daudzumu un nav toksisku halogēna gāzu, padarot to piemērotu birojiem, sabiedriskām ēkām un citām apdzīvotām telpām. Spoles kastes iepakojums nodrošina vienmērīgu kabeļa padevi bez sapīšanās vai saliekšanās.

Piemērots

• Pastāvīgai strukturētai kabeļu sistēmai birojos, datu telpās un komerciālās ēkās
• 10 Gigabitu Ethernet mugurkaulam un ātrgaitas darbstaciju savienojumiem
• Instalācijām, kas pakļautas EMI, blīviem saišķiem vai tuvumā esošām elektrolīnijām
• Ekranētu sadales paneļu, tīkla kontaktligzdu un keystone moduļu pieslēgšanai
• IP kameru, piekļuves punktu un PoE ierīču vadiem, kam nepieciešama ekranēšana

Galvenās specifikācijas

• Zīmols: Extralink
• Modelis / MPN: EX.96624
• EAN: 5904960296624
• Kabeļa standarts: Cat6a (6.A kategorija)

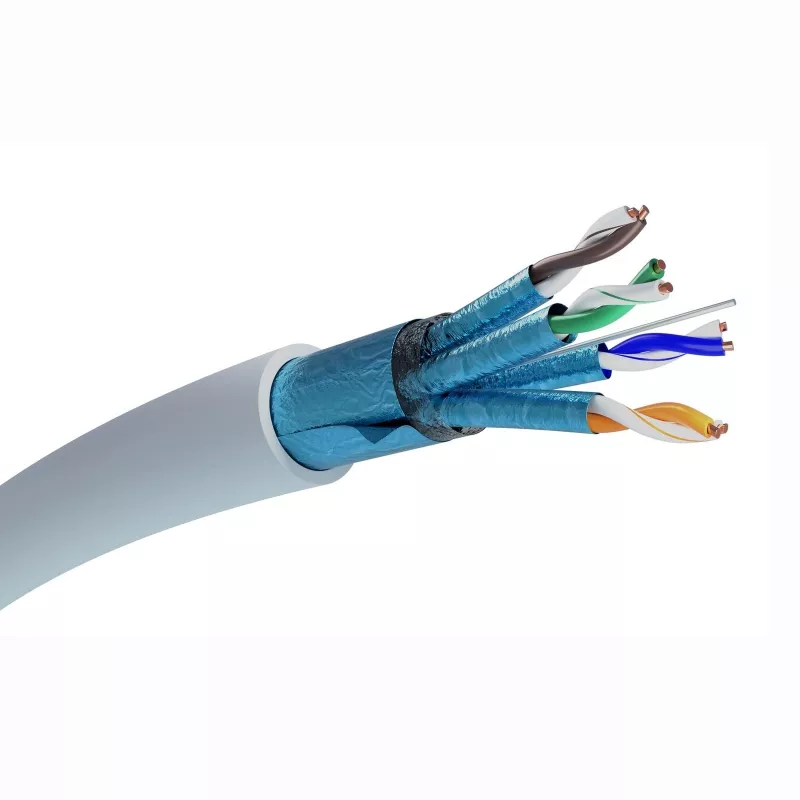

• Ekranēšana: F/FTP (katrs pāris folijas ekrānā plus kopējais folijas ekrāns ar zemējuma vadu)
• Vadītājs: ciets kailvarš (CU), 23 AWG
• Pāri: 4 vītie pāri (8 vadītāji)
• Izolācija: HDPE dielektriķis
• Apvalks: LSZH (zemi dūmi, bez halogēna), iekštelpām
• Joslas platums: līdz 500 MHz
• Pārraides ātrums: līdz 10 Gbit/s (10GBASE-T)
• Raksturīgā pretestība: 100 Ω

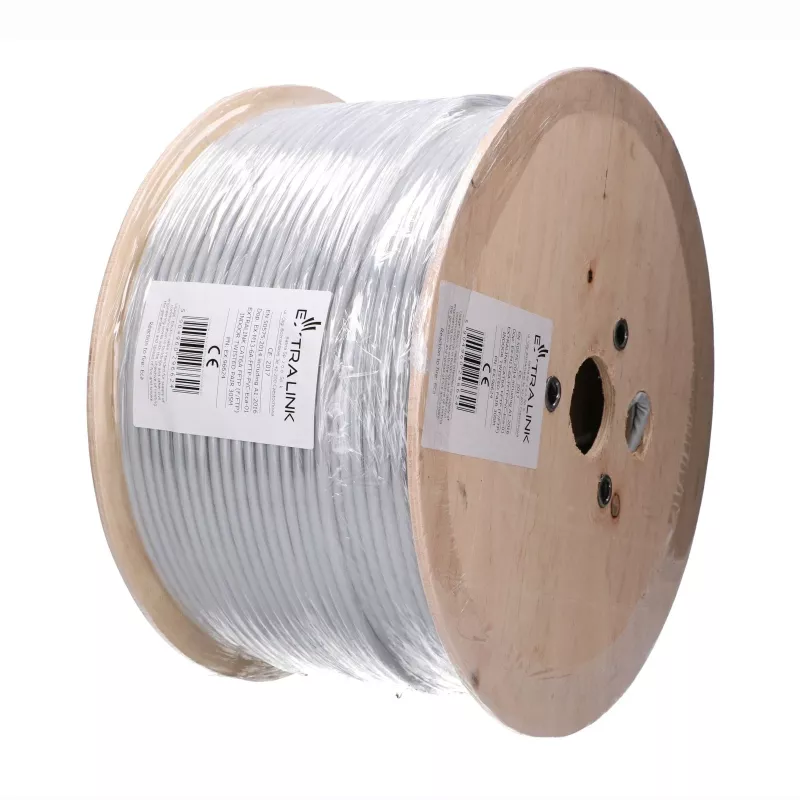

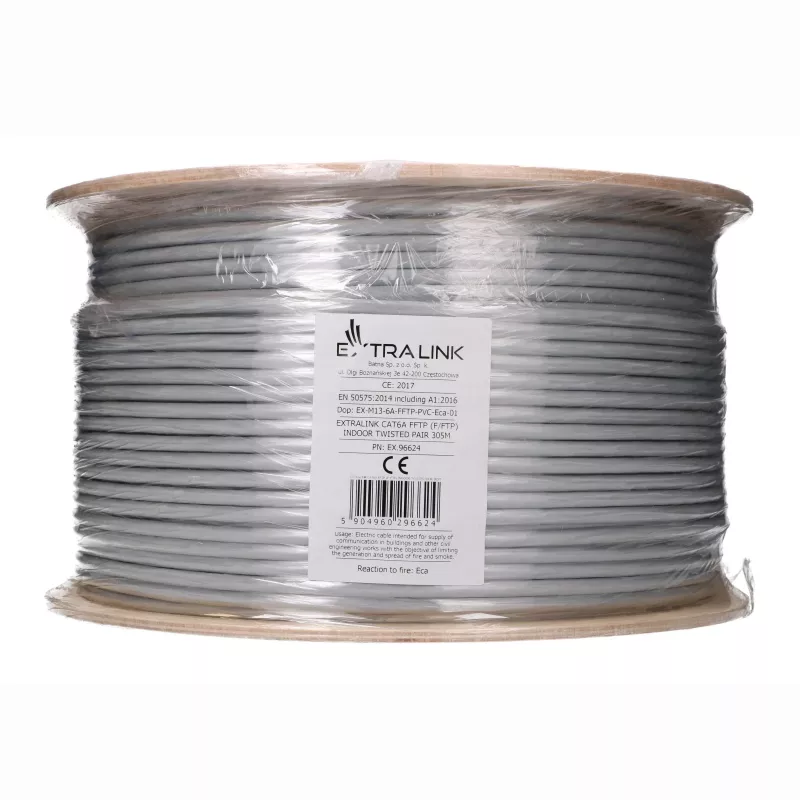

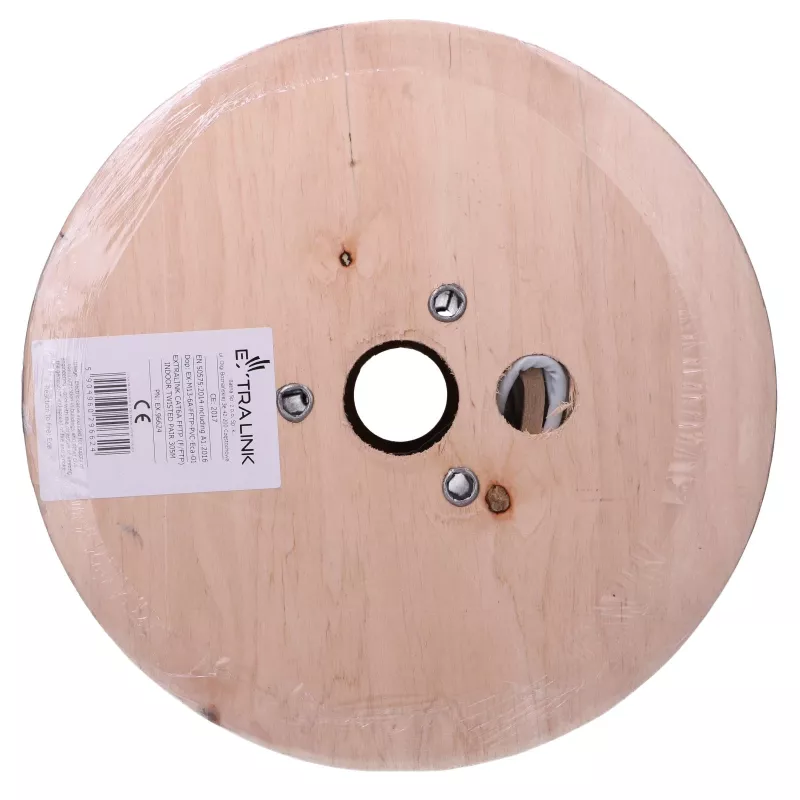

• Garums: 305 m (1000 pēdas) spoles kastē

Kā lietot

Izvelciet nepieciešamo garumu tieši no kastes, virzot to pa plānoto kabeļa ceļu un izvairoties no asiem līkumiem, kas ir mazāki par kabeļa minimālo lieces rādiusu. Nogrieziet vajadzīgajā garumā, noņemiet LSZH apvalku, atlokiet kopējo folijas ekrānu un pievienojiet zemējuma vadu zemējuma sadales panelī, pēc tam minimāli atgrieziet katru pāri un terminējiet uz ekranētiem Cat6A vai Cat6 keystone ligzdām, sadales paneļiem vai RJ45 spraudņiem saskaņā ar T568A/T568B krāsu shēmu. Saglabājiet ekrāna nepārtrauktību no gala līdz galam un pievienojiet ekrānu zemējumam statīvā, lai pilnībā izmantotu F/FTP priekšrocības. Pēc instalācijas pārbaudiet katru posmu ar sertificētu kabeļu testeri, lai apstiprinātu pareizu vadu un Cat6A veiktspēju.

Ieteikumi

Lai nodrošinātu uzticamu 10 Gigabitu darbību, ievērojiet 100 m kanāla ierobežojumu katram posmam, izmantojiet ekranētus (STP) savienotājus un kontaktligzdas visā posmā un iezemējiet ekrānu vienā vai abos galos atbilstoši jūsu zemējuma shēmai. Saglabājiet pāru vijumus pēc iespējas tuvāk terminācijas punktam, izvairieties no kabeļa paralēlas novietošanas elektrolīnijām un sertificējiet katru uzstādīto posmu atbilstoši ISO/IEC 11801 Class EA pirms nodošanas ekspluatācijā.
