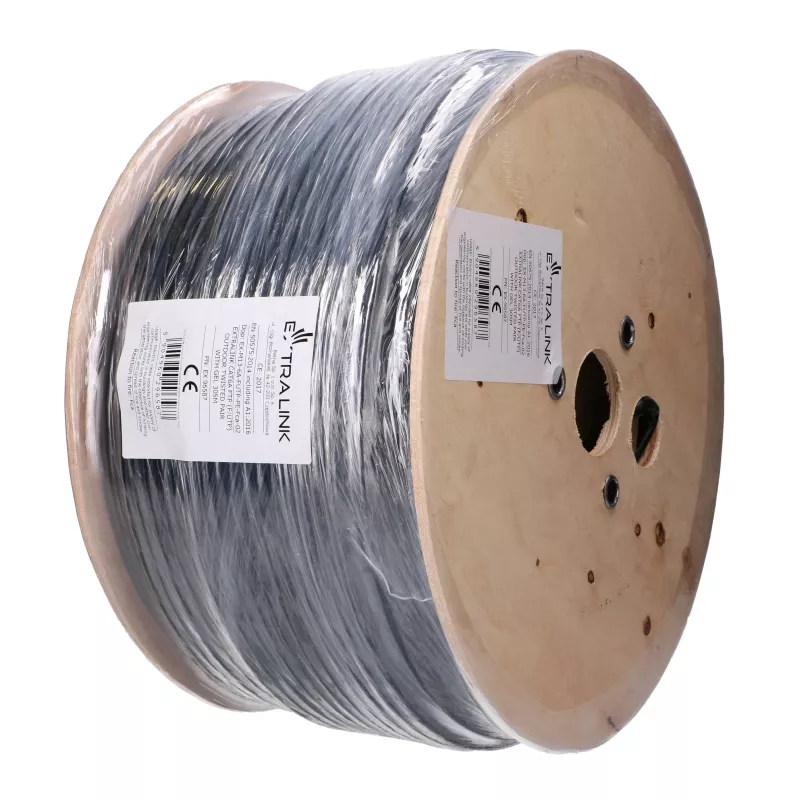

Extralink CAT6A FTP (F/UTP) āra vītā pāra kabelis ar želeju 305 m EX.96587

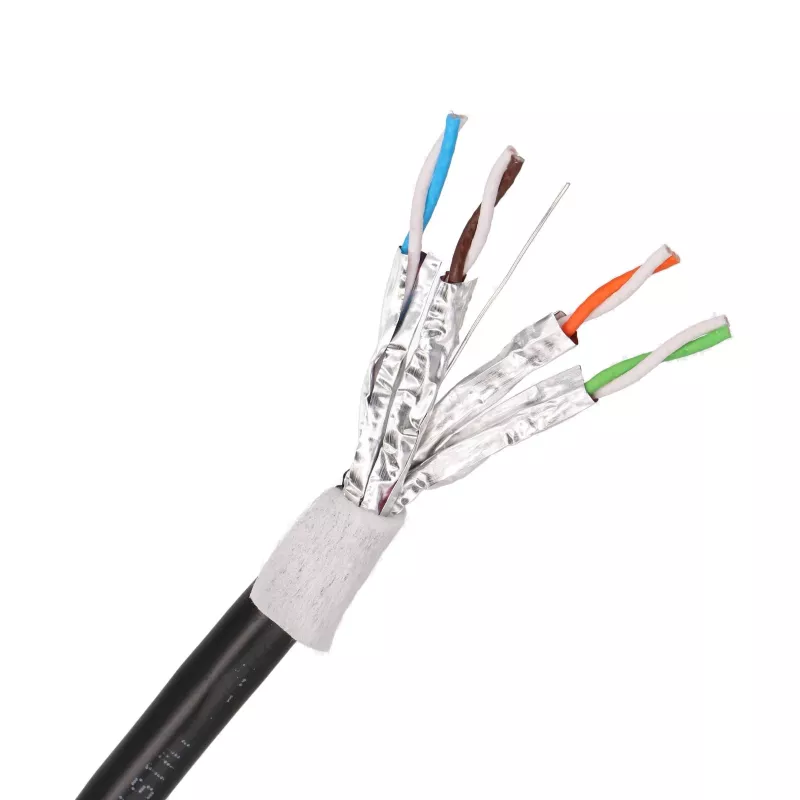

Extralink EX.96587 ir 6.A kategorijas folijas ekranēts (F/UTP) āra vītā pāra instalācijas kabelis, kas piegādāts 305 m (1000 pēdu) ruļlī. Četri neekranēti vītie pāri ir ievietoti vienā kopējā alumīnija folijas ekrānā ar novadītājvadu (zemējuma vadu), bet serde ir piesūcināta ar ūdensbloķējošu želeju un ietīta ūdensnecaurlaidīgā lentā zem UV izturīga polietilēna (PE) apvalka. Šī noslēgtā, ar želeju pildītā konstrukcija ļauj kabeli izmantot ārpus telpām, zemē vai mitros kanālos, un tas atbalsta 10 Gigabitu Ethernet (10GBASE-T) visā Cat6A joslas platumā līdz 500 MHz.

Priekšrocības

Želejas pildījums un ūdensnecaurlaidīgā lenta bloķē mitruma iekļūšanu visā kabeļa garumā, tāpēc savienojums darbojas pat tad, ja tas ir ierakts zemē, ievilkts caurulēs vai pakļauts lietum, savukārt izturīgais PE ārējais apvalks pretojas UV starojumam un plašam temperatūras diapazonam ilgstošai āra lietošanai. Kopējais folijas (F/UTP) ekrāns nomāc ārējos elektromagnētiskos traucējumus un aizsargā ātrgaitas signālu lielos attālumos, un cietie vara vadītāji uztur zemu līdzstrāvas pretestību stabilai pārraidei. Kabelis ir arī atpakaļsaderīgs ar Cat6 un Cat5e iekārtām, padarot to par nākotnes drošu mugurkaulu āra savienojumiem.

Piemērots

• Āra strukturētā kabeļu sistēma starp ēkām, mastiem un saimniecības ēkām
• Tiešā ierakšana un pazemes cauruļvadu ievilkšana (ar želeju pildīts, ūdensbloķēts)
• 10 Gigabitu Ethernet mugurkauli un ātrgaitas punkta-punkta savienojumi
• Āra IP kameras, bezvadu piekļuves punkti un PoE ierīces
• Āra lietošanai paredzētu sadales paneļu, tīkla kontaktligzdu un keystone moduļu pieslēgšana

Galvenās specifikācijas

• Zīmols: Extralink
• Modelis / MPN: EX.96587
• EAN: 5904960296587
• Kabeļa standarts: Cat6a (6.A kategorija), Class EA
• Ekranējums: F/UTP (kopējais alumīnija folijas ekrāns ar novadītājvadu, neekranēti pāri)
• Vadītājs: ciets vara (CU), 23 AWG
• Pāri: 4 vītie pāri (8 vadītāji)
• Izolācija: PE / HDPE dielektriķis
• Apvalks: polietilēns (PE), UV izturīgs, ar želeju pildīts un ūdensnecaurlaidīga lenta (āra)
• Joslas platums: līdz 500 MHz
• Pārraides ātrums: līdz 10 Gbit/s (10GBASE-T); arī 2.5G/5GBASE-T
• Raksturīgā pretestība: 100 Ω
• Standarti: ISO/IEC 11801-1, EN 50173-1, ANSI/TIA-568-C.2, IEC 61156-5, EN 50288-6-1
• Garums: 305 m (1000 pēdu) rullis

Kā lietot

Izvelciet nepieciešamo garumu no ruļļa pa plānoto āra vai pazemes maršrutu, ievērojot kabeļa minimālo lieces rādiusu un izvairoties no asiem līkumiem. Nogrieziet vajadzīgajā garumā, noņemiet PE apvalku, noslaukiet želeju, atlokiet kopējo folijas ekrānu un pievienojiet novadītājvadu zemējumam sadales panelī, pēc tam minimāli atgrieziet katru pāri un terminējiet uz Cat6A vai Cat6 keystone ligzdām, sadales paneļiem vai RJ45 spraudņiem saskaņā ar T568A/T568B krāsu shēmu. Saglabājiet ekrāna nepārtrauktību un iezemējiet ekrānu statīvā, un noblīvējiet vai uzstādiet blīvslēgus katrā āra ievades punktā, lai novērstu ūdens iekļūšanu. Pēc uzstādīšanas pārbaudiet katru savienojumu ar sertificētu kabeļu testeri, lai apstiprinātu vadu savienojumu un Cat6A veiktspēju.

Ieteikumi

Lai nodrošinātu uzticamu 10 Gigabitu darbību, turiet atsevišķus posmus 100 m kanāla robežās, izmantojiet āra lietošanai paredzētus ekranētus savienotājus un korpusus, un iezemējiet folijas ekrānu saskaņā ar jūsu zemējuma shēmu. Aizsargājiet abus galus pret mitrumu ar noslēgtiem blīvslēgiem vai laikapstākļiem izturīgām kastēm, ievērojiet noteikto lieces rādiusu un stiepes ierobežojumu, velkot kabeli, un pirms nodošanas ekspluatācijā sertificējiet katru uzstādīto posmu atbilstoši ISO/IEC 11801 Class EA.
