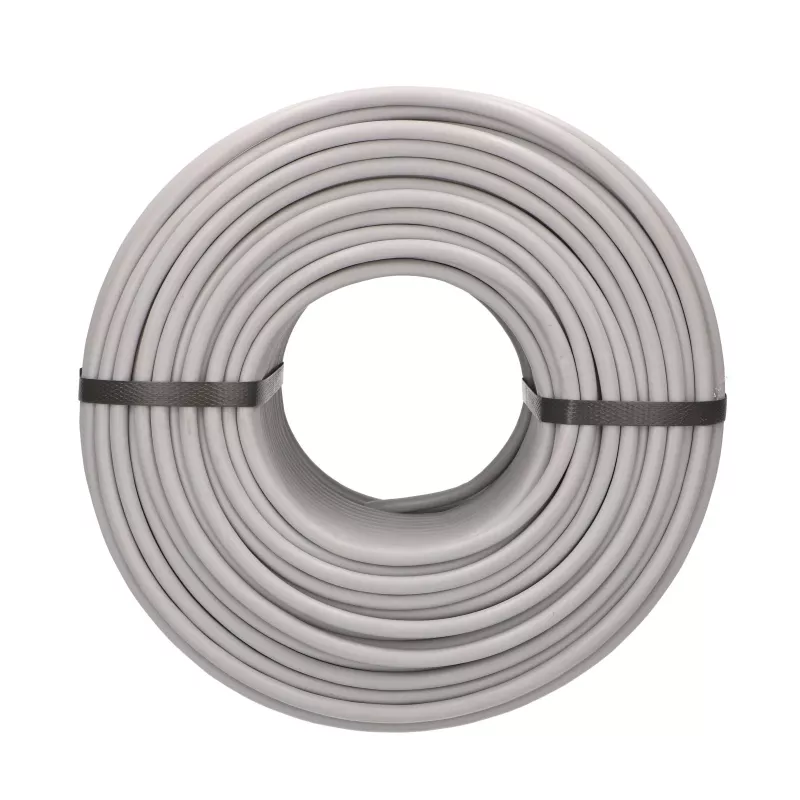

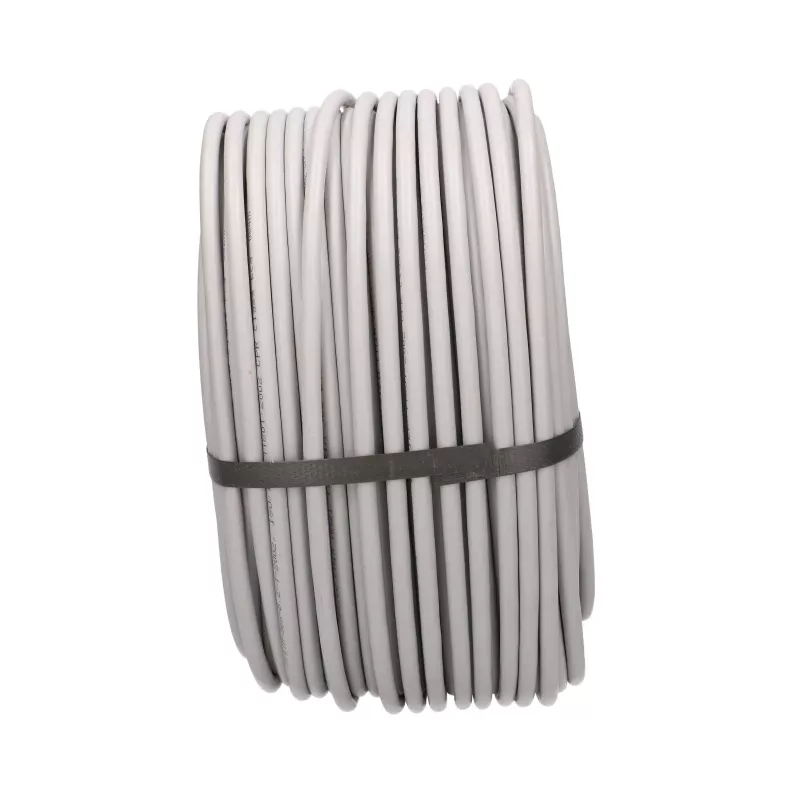

Extralink CAT6A U/UTP iekštelpu vītā pāra instalācijas kabelis 100 m EX.96655

Extralink EX.96655 ir 6A kategorijas neekranēts (U/UTP) iekštelpu vītā pāra instalācijas kabelis, kas piegādāts 100 m ruļļos. Izgatavots ar četriem cietu vara vadītāju pāriem un plastmasas pāru atdalītāju (šķērspildvielu), tas ir paredzēts pastāvīgai ēkas strukturētai kabeļu sistēmai un atbalsta 10 Gigabitu Ethernet (10GBASE-T) visā Cat6A joslas platumā līdz 500 MHz.

Priekšrocības

Cietie vara vadītāji nodrošina zemu līdzstrāvas pretestību un stabilu signāla veiktspēju garos posmos, savukārt centrālais šķērspildviela uztur četrus pārus vienmērīgi izvietotus, lai samazinātu šķērsrunu. Kompaktais 100 m garums tiek atritināts vienmērīgi, bez sapīšanās vai locīšanās, padarot to ērtu ievilkšanai sienās, griestos, caurulēs un kabeļu kanālos mazākos projektos, kur pilna 305 m kaste būtu pārāk liela. Kā U/UTP dizains tas ir viegls un viegli savienojams ar keystone ligzdām, sadales paneļiem un RJ45 spraudņiem.

Piemērots

• Pastāvīgai strukturētai kabeļu sistēmai birojos, mājās un komerciālās ēkās
• 10 Gigabitu Ethernet mugurkaulam un ātrgaitas darbstaciju savienojumiem
• Uzstādīšanai sienās, griestos, caurulēs un kabeļu paplātēs
• Sadales paneļu, tīkla kontaktligzdu un keystone moduļu pieslēgšanai
• IP kameru, piekļuves punktu un PoE ierīču vadiem

Galvenās specifikācijas

• Zīmols: Extralink
• Modelis / MPN: EX.96655
• EAN: 5904960296655
• Kabeļa standarts: Cat6a (6A kategorija)
• Ekranējums: U/UTP (neekranēts vītais pāris)
• Vadītājs: ciets varš (CU), 24 AWG
• Pāri: 4 vītie pāri (8 vadītāji) ar plastmasas pāru atdalītāju
• Izolācija: HDPE dielektriķis
• Apvalks: PVC, iekštelpām
• Impedance: 100 Ohm
• Joslas platums: līdz 500 MHz
• Pārraides ātrums: līdz 10 Gbit/s (10GBASE-T)
• Kabeļa klase: EA (ISO/IEC 11801 Class EA)
• Garums: 100 m ruļlis

Lietošana

Izvelciet nepieciešamo garumu tieši no ruļļa, izvietojot to pa plānoto kabeļa ceļu un izvairoties no asiem līkumiem, kas ir mazāki par kabeļa minimālo liekuma rādiusu. Nogrieziet vajadzīgajā garumā, noņemiet PVC apvalku, minimāli atgrieziet katru pāri un pievienojiet Cat6A vai Cat6 keystone ligzdām, sadales paneļiem vai RJ45 spraudņiem saskaņā ar T568A/T568B krāsu shēmu. Pēc uzstādīšanas pārbaudiet katru posmu ar sertificētu kabeļu testeri, lai apstiprinātu pareizu vadu un Cat6A veiktspēju.

Ieteikumi

Lai nodrošinātu uzticamu 10 Gigabitu darbību, ievērojiet 100 m kanāla ierobežojumu, saglabājiet pāru vijumus pēc iespējas tuvāk savienojuma vietai un nevelciet kabeli paralēli elektropārvades līnijām. Visā posmā izmantojiet Cat6A savienotājus un kontaktligzdas, un pirms nodošanas ekspluatācijā sertificējiet katru uzstādīto posmu atbilstoši ISO/IEC 11801 Class EA.
