Extralink CAT7 S/FTP iekštelpu vītā pāra instalācijas kabelis 305 m EX.96570

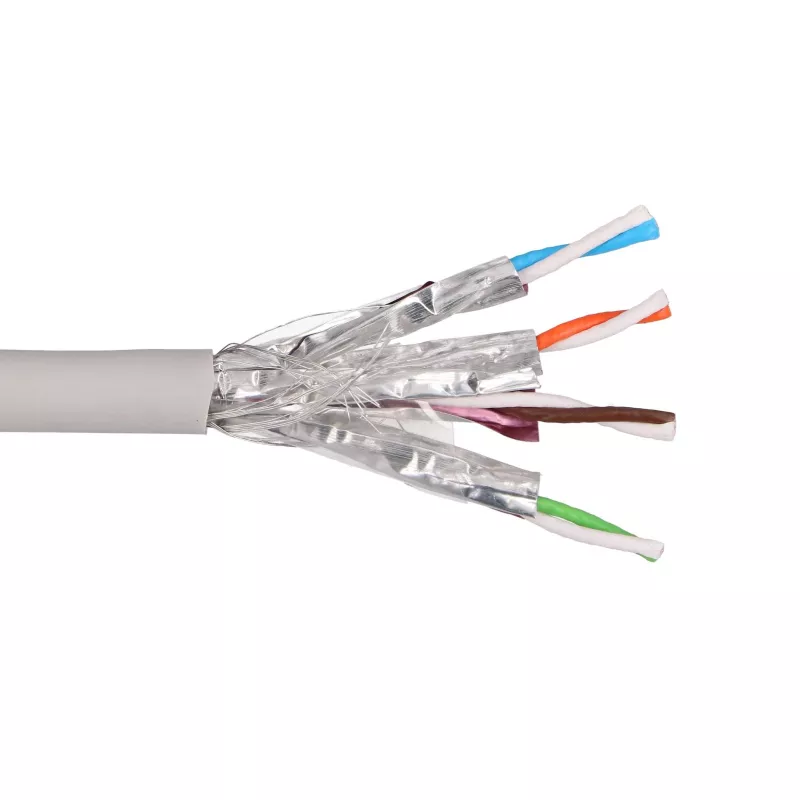

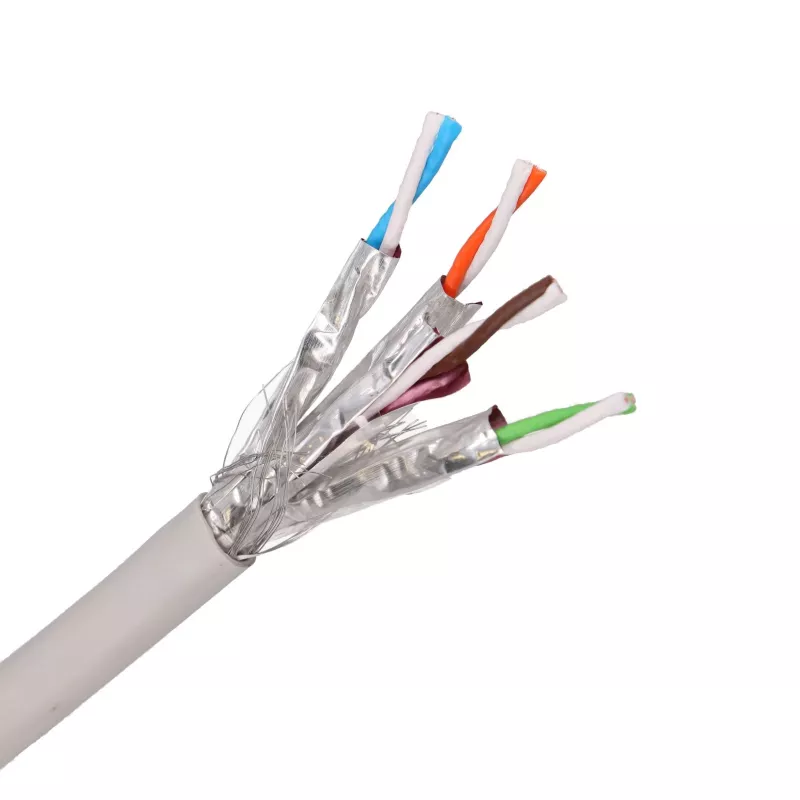

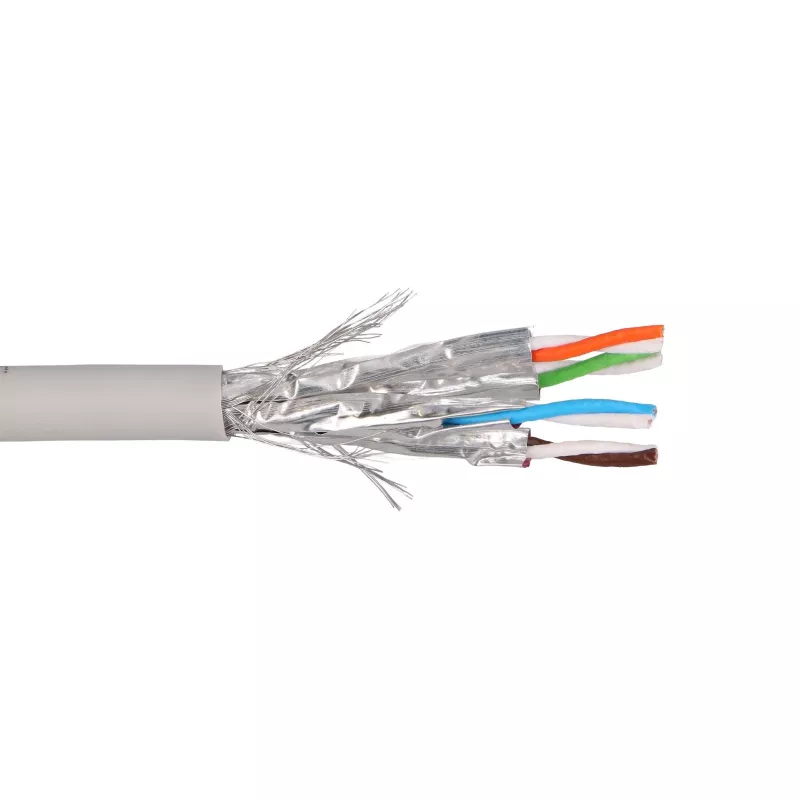

Extralink EX.96570 ir 7. kategorijas pilnībā ekranēts (S/FTP) iekštelpu vītā pāra instalācijas kabelis, kas piegādāts uz 305 m (1000 pēdu) izvelkamās kastes ruļļa. Katrs no četriem vītajiem pāriem ir individuāli ietīts alumīnija folijā, un viss serdenis ir ievietots kopējā pītā ekrānā kopā ar novadītājvadu (zemējuma vadu) — šī konstrukcija raksturo S/FTP dizainu. Izstrādāts pastāvīgai iekštelpu strukturētai kabeļu sistēmai, tas atbalsta 10 Gigabitu Ethernet (10GBASE-T) visā 7. kategorijas joslas platumā līdz 600 MHz un atbilst F/FA klases veiktspējai.

Priekšrocības

Individuāli folijā ietītu pāru un kopējā pītā ekrāna kombinācija nodrošina šim kabelim lielisku aizsardzību pret savstarpējo šķērsrunu un ārējiem elektromagnētiskajiem traucējumiem, padarot to par izturīgāku izvēli nekā neekranēti vai viena ekrāna veidi blīvos kabeļu saišķos, pie elektrolīnijām un elektriski trokšņainā vidē. Cietie bezskābekļa vara vadītāji uztur zemu līdzstrāvas pretestību un stabilu pārraidi garos savienojumos, savukārt liesmu slāpējošais, ar zemu dūmu un nulles halogēna (LSZH) apvalks ugunsgrēka gadījumā izdala minimālu dūmu daudzumu un nav toksisku halogēna gāzu, tādējādi piemērots birojiem, sabiedriskām ēkām un citām apdzīvotām telpām. Kabelis ir pilnībā atpakaļsaderīgs ar Cat6A, Cat6 un Cat5e iekārtām, un izvelkamās kastes iepakojums nodrošina vienmērīgu kabeļa padevi bez sapīšanās vai saliekšanās.

Piemērots

• Pastāvīgai strukturētai kabeļu sistēmai birojos, datu telpās un komerciālās ēkās
• 10 Gigabitu Ethernet mugurkaula un ātrdarbīgu darbstaciju savienojumiem
• Instalācijām, kas pakļautas EMI, blīvai saišķošanai vai tuvumā esošām elektrolīnijām
• Ekranētu sadales paneļu, tīkla kontaktligzdu un keystone moduļu pieslēgšanai
• IP kameru, piekļuves punktu un PoE ierīču vadiem, kam nepieciešams pilns ekranējums

Galvenās specifikācijas

• Zīmols: Extralink
• Modelis / MPN: EX.96570
• EAN: 5904960296570
• Kabeļa standarts: Cat7 (7. kategorija), F/FA klase
• Ekranējums: S/FTP (katrs pāris folijā ekranēts plus kopējs pīts ekrāns ar novadītājvadu)
• Vadītājs: ciets bezskābekļa varš (CU), 23 AWG
• Pāri: 4 vīti pāri (8 vadītāji)
• Izolācija: PE / HDPE dielektriķis
• Apvalks: LSZH (zemi dūmi, bez halogēna), iekštelpām
• Joslas platums: līdz 600 MHz
• Pārraides ātrums: līdz 10 Gbit/s (10GBASE-T); arī 2.5G/5GBASE-T
• Raksturīgā pretestība: 100 Ω
• Standarti: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

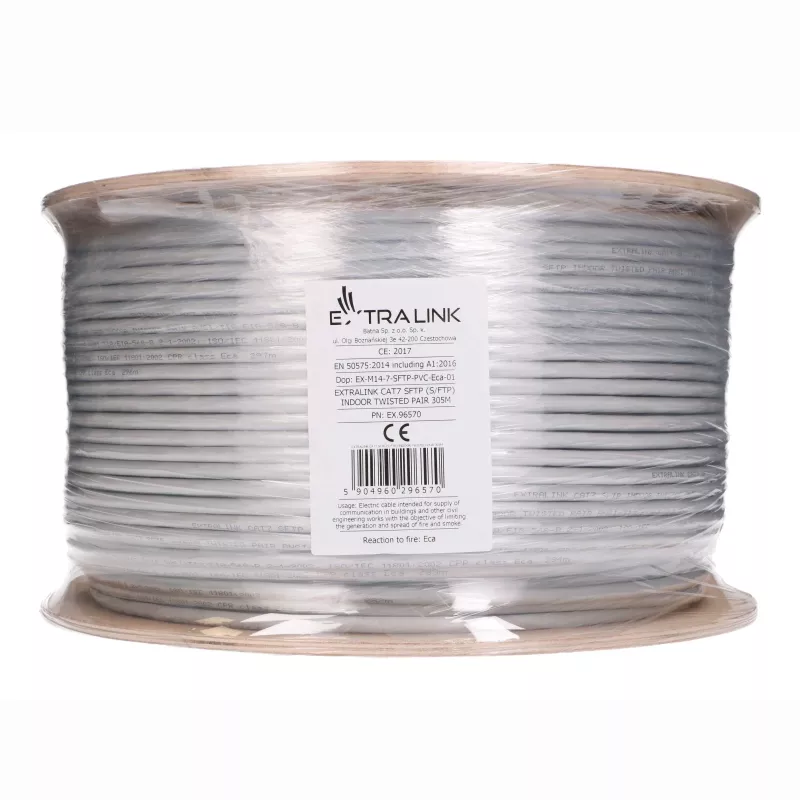

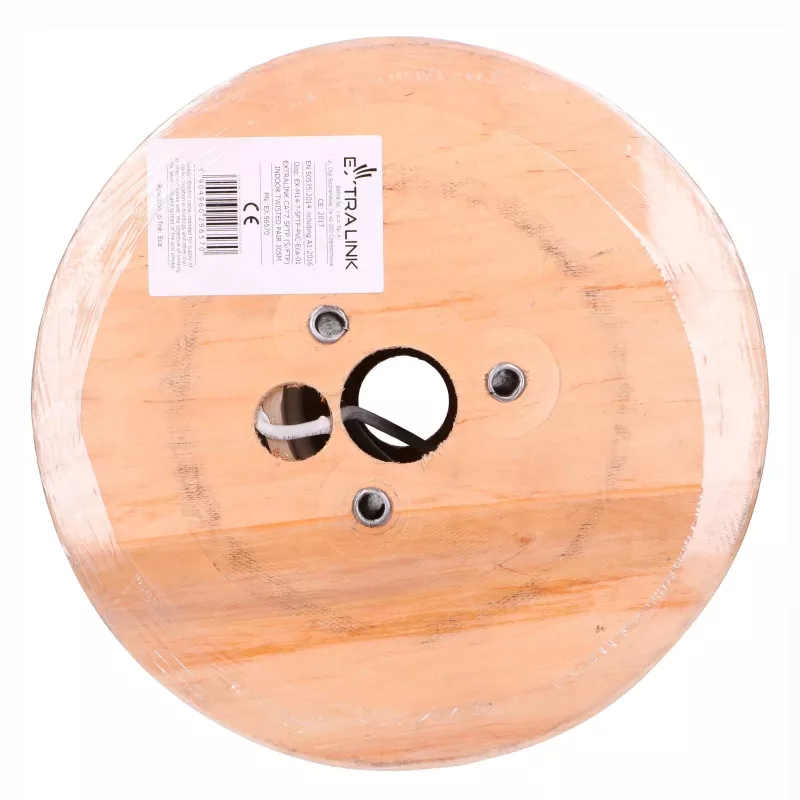

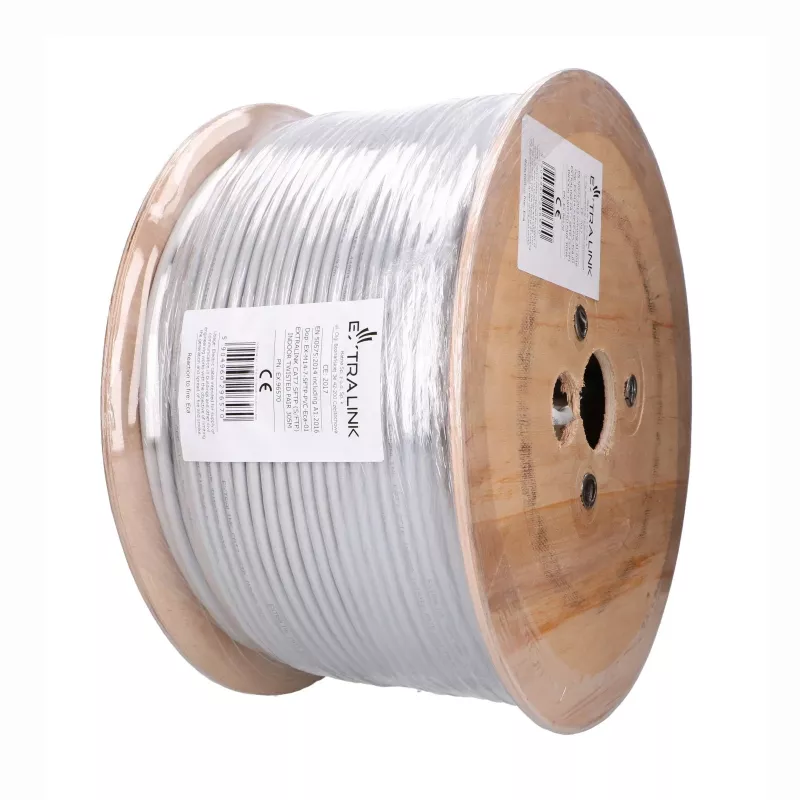

• Garums: 305 m (1000 pēdas) izvelkamās kastes rullis

Kā lietot

Izvelciet nepieciešamo garumu tieši no kastes, virzot to pa plānoto kabeļa ceļu un izvairoties no asiem līkumiem, kas ir mazāki par kabeļa minimālo lieces rādiusu. Nogrieziet vajadzīgajā garumā, noņemiet LSZH apvalku, atlokiet kopējo pīto ekrānu un pievienojiet novadītājvadu zemējumam sadales panelī, pēc tam minimāli atgrieziet katru pāri un terminējiet uz ekranētiem Cat6A vai Cat7 keystone ligzdām, sadales paneļiem vai RJ45 spraudņiem saskaņā ar T568A/T568B krāsu shēmu. Saglabājiet ekrāna nepārtrauktību no gala līdz galam un pievienojiet ekrānu zemējumam statīvā, lai realizētu pilnu S/FTP priekšrocību. Pēc instalācijas pārbaudiet katru savienojumu ar sertificētu kabeļu testeri, lai apstiprinātu pareizu vadu savienojumu un veiktspēju.

Ieteikumi

Lai nodrošinātu uzticamu 10 Gigabitu darbību, ievērojiet 100 m kanāla ierobežojumu atsevišķiem vadiem, izmantojiet ekranētus (STP) savienotājus un kontaktligzdas visā savienojumā un iezemējiet ekrānu vienā vai abos galos atbilstoši jūsu zemējuma shēmai. Saglabājiet pāru vijumus pēc iespējas tuvāk terminācijas punktam, izvairieties no kabeļa paralēlas novietošanas elektrolīnijām un sertificējiet katru uzstādīto vadu atbilstoši ISO/IEC 11801 pirms nodošanas ekspluatācijā.
