Extralink CAT7 S/FTP iekštelpu vītā pāra instalācijas kabelis 50 m EX.96549

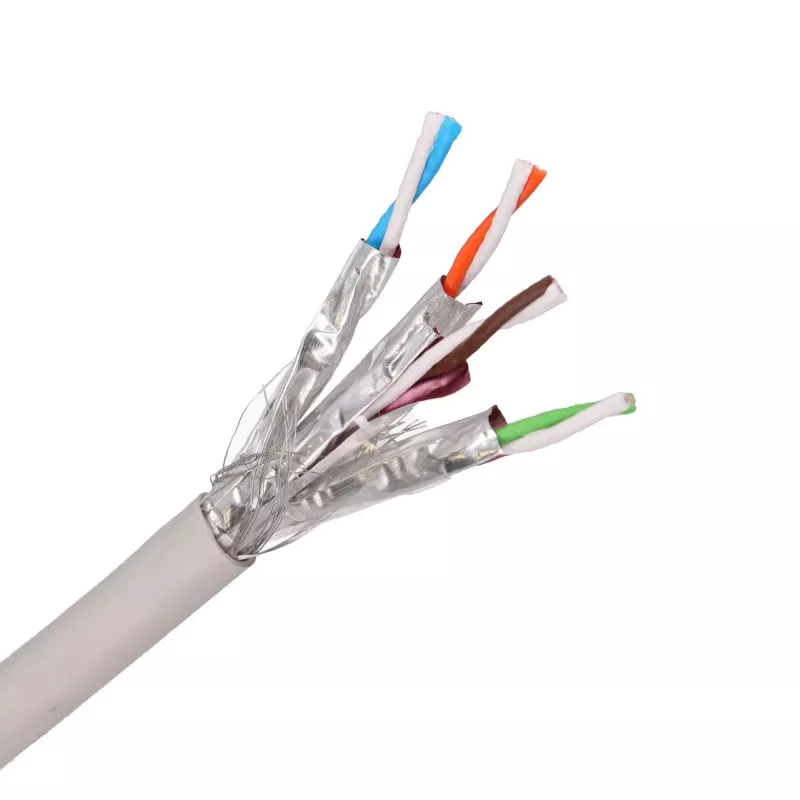

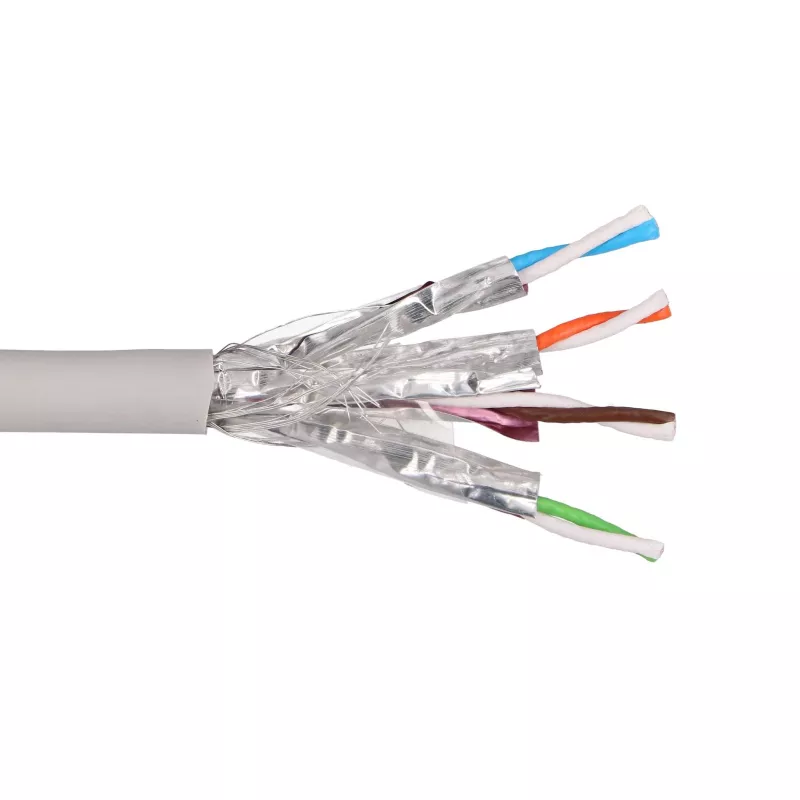

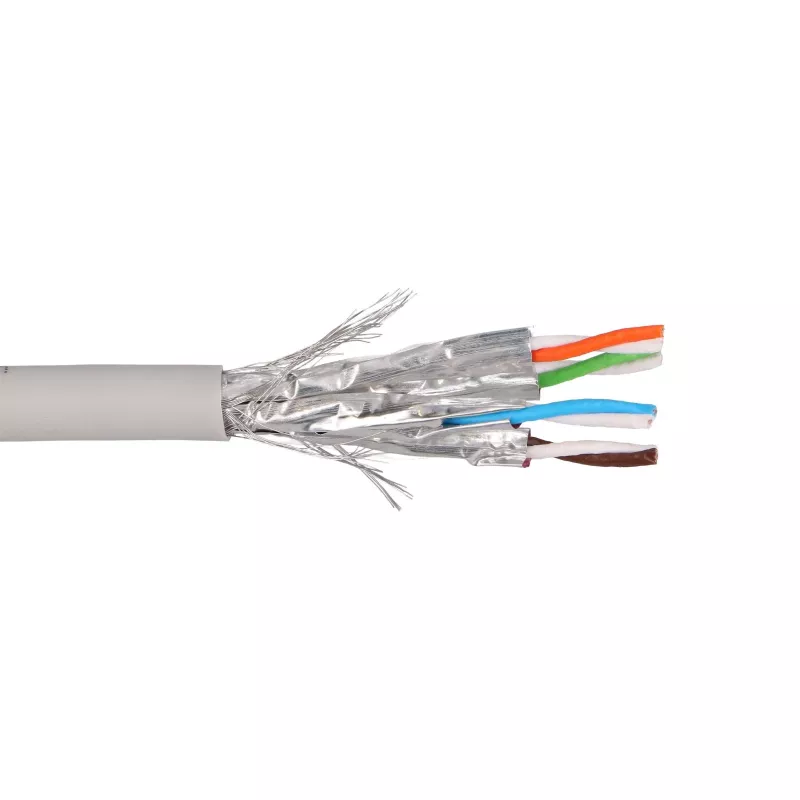

Extralink EX.96549 ir 7. kategorijas pilnībā ekranēts (S/FTP) iekštelpu vītā pāra instalācijas kabelis 50 m garumā. Katrs no četriem vītajiem pāriem ir individuāli ietīts alumīnija folijā, un viss serdenis ir ievietots kopējā pītā ekrānā kopā ar drenāžas (zemējuma) vadu — šī konstrukcija raksturo S/FTP dizainu. Paredzēts pastāvīgai ēkas strukturētai kabeļu sistēmai, tas atbalsta 10 Gigabitu Ethernet (10GBASE-T) visā 7. kategorijas joslas platumā līdz 600 MHz un atbilst F/FA klases veiktspējai.

Priekšrocības

Individuāli folijā ietītu pāru un kopēja pīta ekrāna kombinācija nodrošina lielisku aizsardzību pret savstarpējo šķērssarunu un ārējiem elektromagnētiskajiem traucējumiem, padarot to par izturīgāku izvēli nekā neekranēti vai viena ekrāna veidi blīvos kabeļu saišķos, tuvu elektrolīnijām un elektriski trokšņainā vidē. Cietie vara vadītāji uztur zemu līdzstrāvas pretestību un stabilu pārraidi visā posmā, savukārt liesmu slāpējošais, ar zemu dūmu un nulles halogēna (LSZH) apvalks ugunsgrēka gadījumā izdala minimālu dūmu daudzumu un nav toksisku halogēna gāzu, tāpēc tas ir piemērots birojiem, sabiedriskām ēkām un citām apdzīvotām telpām. Kabelis ir pilnībā atpakaļsaderīgs ar Cat6A, Cat6 un Cat5e iekārtām, un 50 m garums ir ērts īsiem mugurkaula posmiem, vienas telpas kabeļu sistēmām un atsevišķu ierīču pieslēgumiem, neiegādājoties pilnu instalācijas ruļļu.

Piemērots

• Pastāvīgai strukturētai kabeļu sistēmai birojos, datu telpās un komerciālās ēkās
• 10 Gigabitu Ethernet savienojumiem un ātrgaitas darbstaciju pieslēgumiem
• Instalācijām, kas pakļautas EMI, blīviem saišķiem vai tuvu elektroinstalācijai
• Ekranētu sadales paneļu, tīkla kontaktligzdu un keystone moduļu pieslēgšanai
• IP kameru, piekļuves punktu un PoE ierīču vadiem, kam nepieciešams pilns ekranējums

Galvenās specifikācijas

• Zīmols: Extralink
• Modelis / MPN: EX.96549
• EAN: 5904960296549
• Kabeļa standarts: Cat7 (7. kategorija), F/FA klase
• Ekranējums: S/FTP (katrs pāris folijā ekranēts plus kopējs pīts ekrāns ar drenāžas vadu)
• Vadītājs: ciets varš (CU), 23 AWG
• Pāri: 4 vīti pāri (8 vadītāji)
• Izolācija: PE / HDPE dielektriķis
• Apvalks: LSZH (zemi dūmi, bez halogēna), iekštelpām
• Joslas platums: līdz 600 MHz
• Pārraides ātrums: līdz 10 Gbit/s (10GBASE-T); arī 2.5G/5GBASE-T
• Raksturīgā pretestība: 100 Ω
• Standarti: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

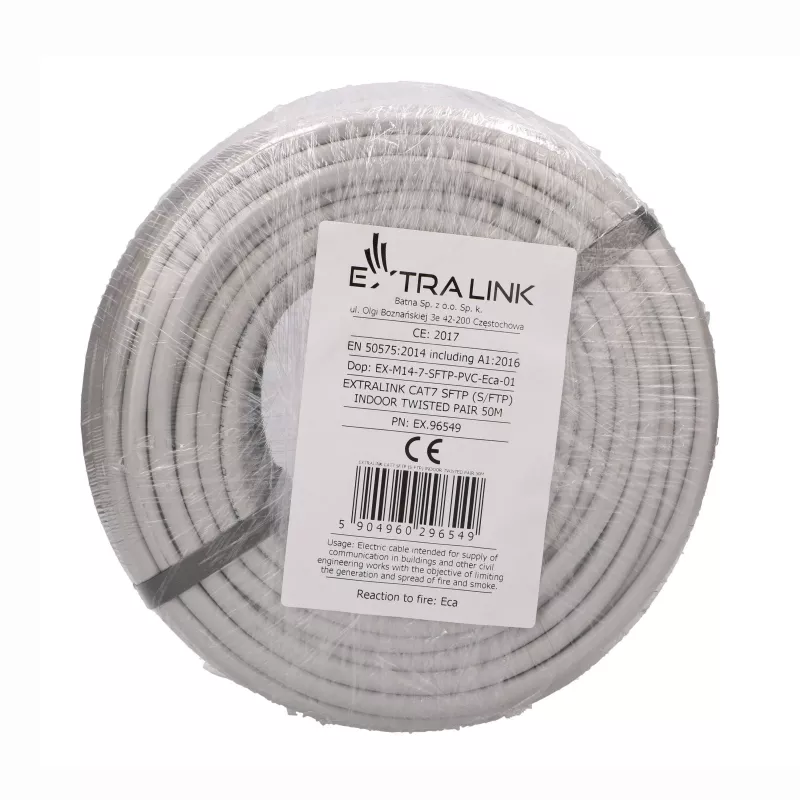

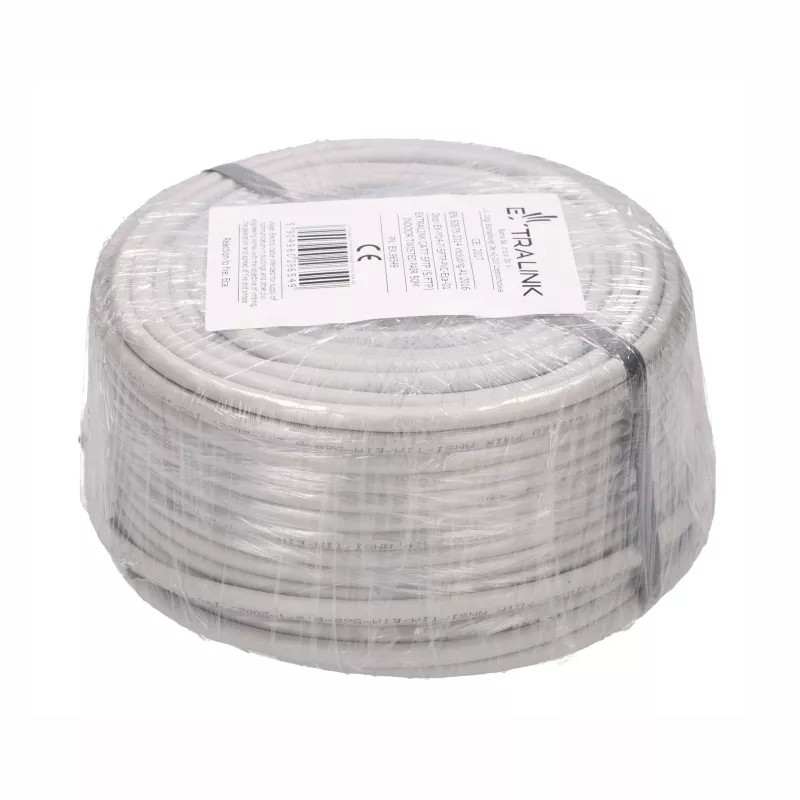

• Garums: 50 m

Kā lietot

Izvelciet kabeli pa plānoto ceļu, izvairoties no asiem līkumiem, kas ir mazāki par kabeļa minimālo lieces rādiusu. Nogrieziet vajadzīgajā garumā, noņemiet LSZH apvalku, atlokiet kopējo pīto ekrānu un pievienojiet drenāžas vadu zemējuma sadales panelī, pēc tam minimāli atgrieziet katru pāri un terminējiet uz ekranētiem Cat6A vai Cat7 keystone ligzdām, sadales paneļiem vai RJ45 spraudņiem saskaņā ar T568A/T568B krāsu shēmu. Saglabājiet ekrāna nepārtrauktību no gala līdz galam un pievienojiet ekrānu zemējumam statīvā, lai realizētu pilnu S/FTP priekšrocību. Pēc uzstādīšanas pārbaudiet katru posmu ar sertificētu kabeļu testeri, lai apstiprinātu pareizu vadu savienojumu un veiktspēju.

Ieteikumi

Lai nodrošinātu uzticamu 10 Gigabitu darbību, turiet atsevišķus posmus 100 m kanāla robežās, visā posmā izmantojiet ekranētus (STP) savienotājus un kontaktligzdas, un iezemējiet ekrānu vienā vai abos galos atbilstoši jūsu zemējuma shēmai. Saglabājiet pāru vijumus pēc iespējas tuvāk terminācijas punktam, izvairieties no kabeļa vilkšanas paralēli elektrolīnijām un pirms nodošanas ekspluatācijā sertificējiet katru uzstādīto posmu atbilstoši ISO/IEC 11801.
