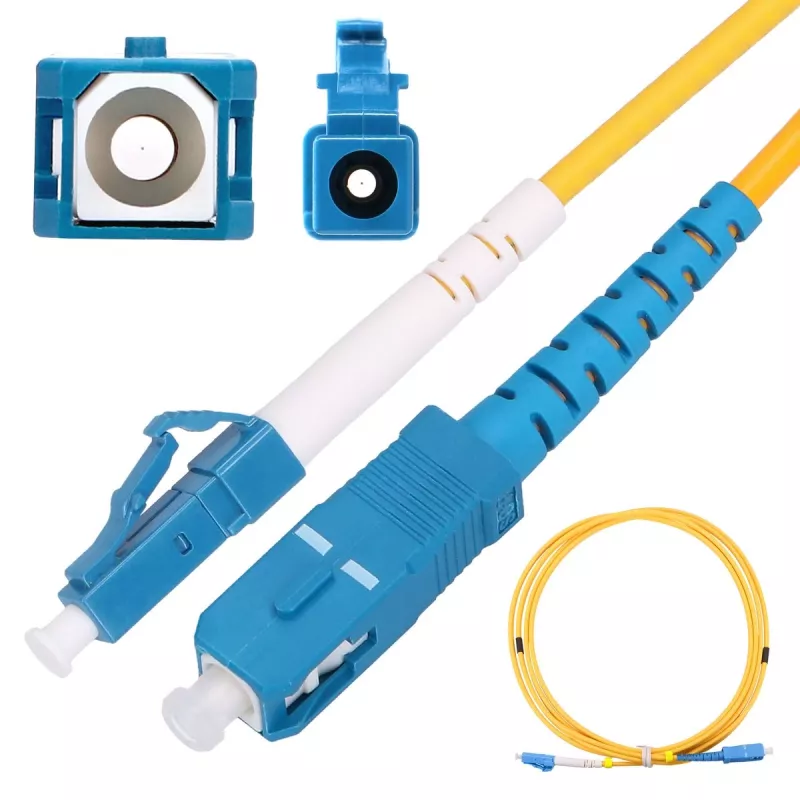

Extralink optisko šķiedru ielāps LC/UPC uz SC/UPC, vienmoda G.652D, simplex, 3 mm apvalks, 2 m

Extralink optisko šķiedru ielāps LC/UPC uz SC/UPC, vienmoda G.652D, simplex, 3 mm apvalks, 2 m ir rūpnīcā terminēts vienmodas optiskais džemperis, kas paredzēts uzticamiem savienojumiem starp aktīvo aprīkojumu un pasīvo optisko šķiedru infrastruktūru. Kabelis izmanto ITU‑T G.652D vienmodas optisko šķiedru un ir terminēts ar LC/UPC savienotāju vienā galā un SC/UPC savienotāju otrā galā. Ar 3 mm ārējo apvalku un 2 metru garumu šis ielāps ir piemērots īsiem starpsavienojumiem ielāpu paneļos, optiskās sadales rāmjos un aprīkojuma savienojumiem FTTH un telekomunikāciju vidē.

Priekšrocības

Vienmodas G.652D optiskā šķiedra samazina vājinājumu un hromatisko dispersiju lielos attālumos, savukārt simplex konstrukcija un precīza UPC pulēšana nodrošina zemu atstarojumu un stabilu optisko veiktspēju. Kompaktais LC savienotājs vienā galā un uzticamais SC savienotājs otrā galā nodrošina saderību ar plašu raiduztvērēju, pārveidotāju un ielāpu paneļu klāstu. 3 mm apvalks nodrošina mehānisku aizsardzību un vieglu apstrādi uzstādīšanas un apkopes laikā.

Piemērots

• Optisko tīkla iekārtu (slēdžu, multivides pārveidotāju, raiduztvērēju) savienošanai
• FTTH abonentu un sadales savienojumiem starp OLT un ONT/ONU
• Ielāpu savienošanai starp plauktos montējamiem ielāpu paneļiem un termināļu noslēgiem
• Laboratorijas un testēšanas iestatījumiem, kur nepieciešami uzticami vienmodas savienojumi

Galvenās specifikācijas

• Optiskās šķiedras tips: vienmoda G.652D
• Savienotājs A: LC/UPC
• Savienotājs B: SC/UPC
• Konfigurācija: simplex (viena optiskā šķiedra)
• Kabeļa ārējais diametrs: 3 mm
• Kabeļa garums: 2 m
• Pulēšanas tips: UPC (īpaši fiziskais kontakts)

Kā lietot

Pirms savienošanas pārliecinieties, ka gan optisko šķiedru savienotāji, gan adapteru porti ir tīri, lai izvairītos no palielināta vājinājuma vai bojājumiem. Ievietojiet LC/UPC savienotāju attiecīgajā LC adapterī vai raiduztvērējā un SC/UPC savienotāju SC adapterī vai panelī, līdz katrs savienotājs nofiksējas vai droši iesēžas. Viegli maršrutējiet 3 mm kabeli, lai izvairītos no asiem līkumiem; ievērojiet vienmodas optiskajām šķiedrām ieteiktos līkumu rādiusus, lai saglabātu optisko veiktspēju. Atvienojot, velciet savienotājus aiz to korpusiem, nevis aiz kabeļa, lai novērstu spriedzi uz terminējumiem.

Ieteikumi

Pirms uzstādīšanas izmantojiet optisko šķiedru pārbaudes mikroskopu vai tīrīšanas rīkus. Pastāvīgiem kanālu uzstādījumiem pēc savienojuma veikšanas pārbaudiet ievades zudumus un atgriešanās zudumus ar atbilstošu testēšanas aprīkojumu. Glabājiet neizmantotos savienotājus ar aizsargvāciņiem un izvairieties no 3 mm kabeļa ciešiem līkumiem vai saspiešanas maršrutēšanas un skapja pārvaldības laikā.
