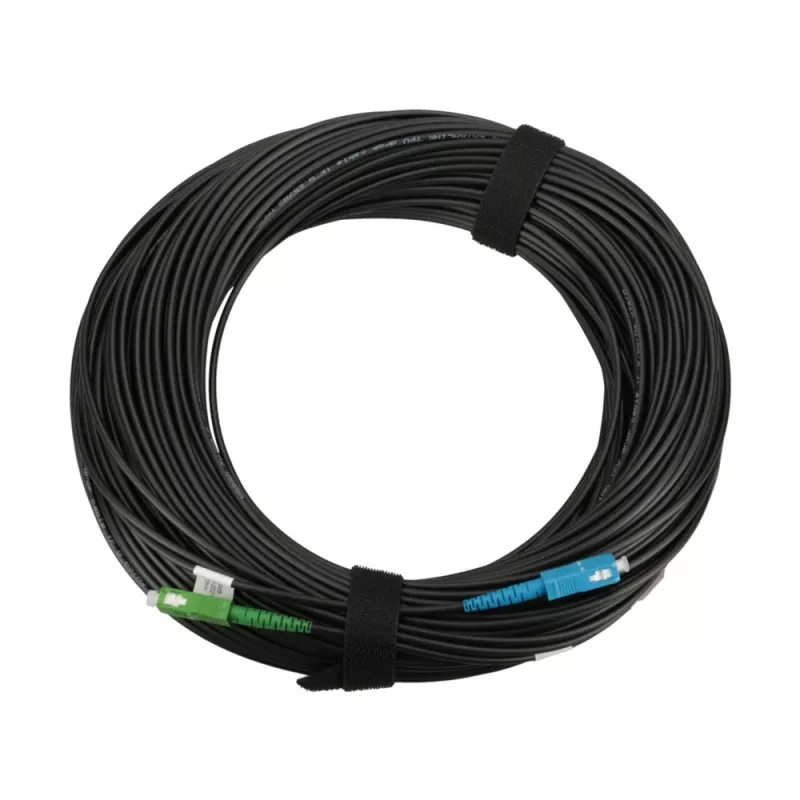

Extralink PATCHCORD SC/APC-SC/PC SM G.657A2 SIMPLEX 100M ROUND DROP

Extralink PATCHCORD SC/APC-SC/PC SM G.657A2 SIMPLEX 100M ROUND DROP ir vienmodas šķiedras optikas ielāpu vads, kas paredzēts FTTH un citiem punkt-punkta optiskajiem savienojumiem. Tas ir 100 metru garumā un izmanto G.657.A2 liecei nejutīgu vienmodas šķiedru, lai nodrošinātu uzstādīšanu vietās ar šauriem līkumiem un ierobežotiem maršrutēšanas ceļiem. Kabelis ir aprīkots ar SC/APC savienotāju vienā galā un SC/PC savienotāju otrā galā, nodrošinot standarta iespraužamu savienojamību optiskajiem sadales paneļiem, termināļu kārbām un iekārtām ar SC pieslēgvietām.

Priekšrocības

Šis ielāpu vads izmanto G.657A2 liecei nejutīgu šķiedru, samazinot signāla zudumus šauros līkumos un uzlabojot uzticamību dzīvojamo telpu un iekštelpu uzstādījumos. Vienkāršā apaļā ievadkabeļa konstrukcija vienkāršo maršrutēšanu vertikālos un horizontālos posmos, saglabājot šķiedras veiktspēju. Rūpnīcā aprīkotie SC/APC līdz SC/PC savienotāji nodrošina konsekventu optisko izlīdzināšanu un zemu ievades zudumu tipiskajai FTTH lietošanai.

Piemērots

• FTTH abonentu ievadkabeļi un ēkas iekšējā šķiedras sadale
• Savienojums starp optiskajiem sadales rāmjiem un termināļu kārbām
• Šķiedras komutācija telekomunikāciju telpās un iekārtu skapjos
• Iekštelpu kabeļēšana, kur rodas šauri līkumi vai ierobežota telpa

Galvenās specifikācijas

• Šķiedras tips: vienmodas G.657.A2 (liecei nejutīga)
• Savienotāju tipi: SC/APC (viens gals), SC/PC (otrs gals)
• Konfigurācija: simplex, vienas šķiedras
• Kabeļa forma: apaļš ievadkabelis, piemērots iekštelpu maršrutēšanai
• Garums: 100 m
• Tipisks lietojums: optiskais abonentu ievadkabelis un īsie iekštelpu savienojumi

Kā lietot

Izmaršrutējiet 100 m simplex kabeli no iekārtas vai sadales punkta līdz terminālim vai abonentu kontaktligzdai, izvairoties no asām malām un pārmērīgas saliekšanas ārpus šķiedras minimālā lieces rādiusa. Ievietojiet SC/APC savienotāju pretī esošajā SC/APC adapterī un SC/PC savienotāju attiecīgajā SC/PC adapterī vai pieslēgvietā, līdz savienotāji nofiksējas ar klikšķi. Pārbaudiet saiti attiecībā uz ievades zudumu un nepārtrauktību pēc uzstādīšanas, lai pārbaudītu optisko veiktspēju.

Ieteikumi

Turiet savienotājus aiz apvalka vai savienotāja korpusa, uzturiet gala virsmas tīras un aizsargātas ar aizsargvāciņiem līdz savienošanai un izmantojiet atbilstošu kabeļu pārvaldību, lai novērstu mikrolīkumus. Labākajiem rezultātiem FTTH izvietojumos pirms galīgā savienojuma pārliecinieties par savienotāju pulēšanas veidiem un adapteru saderību un veiciet zudumu mērījumus pēc uzstādīšanas.
