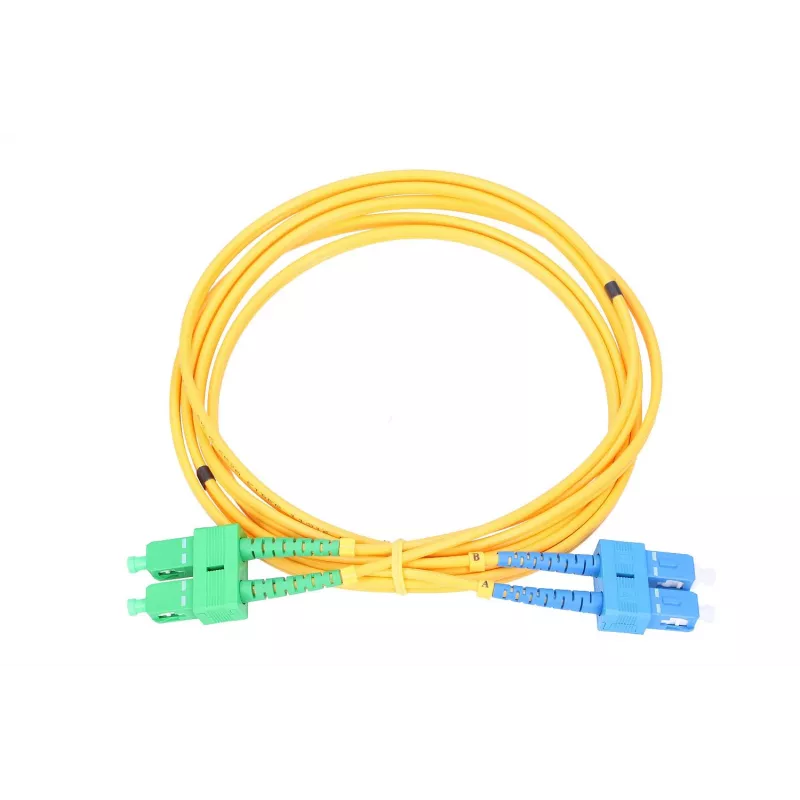

Extralink Patchcord SC/UPC - SC/APC, vienmoda duplekss, G.652D šķiedra, PVC 3 mm, 5 m

Dupleksais Extralink šķiedru komutācijas vads ar SC/UPC vienā galā un SC/APC otrā nodrošina vienmoda pārraidi pa ITU-T G.652D šķiedru. Kabelim ir PVC apvalks, 3,0 mm ārējais diametrs un 5 m garums, un tas paredzēts optisko iekārtu, komutācijas paneļu un FTTH termināļu savienošanai, kur nepieciešama SC tipa dupleksā savienojamība un vienmoda veiktspēja.

Priekšrocības

Šis komutācijas vads apvieno divus SC gala savienotājus ar atšķirīgiem pulēšanas veidiem (SC/UPC uz SC/APC), nodrošinot elastīgu savienošanu ar iekārtām, kas izmanto UPC vai APC saskarnes, vienlaikus saglabājot zemu atpakaļatstarošanos un stabilu vienmoda signāla pārraidi. PVC apvalks nodrošina mehānisku aizsardzību un vieglu apstrādi, bet 3 mm diametrs līdzsvaro elastību un izturību tipiskām iekštelpu un sadales skapju instalācijām. 5 m garums samazina nepieciešamību pēc papildu savienojumiem vai pagarinātājiem datu centros, telekomunikāciju stendos un FTTH iekārtās.

Piemērots

Galvenās specifikācijas

Lietošana

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un notīriet ar piemērotiem šķiedru tīrīšanas rīkiem, lai nodrošinātu zemu ievades zudumu. Izvietojiet komutācijas vadu pa kabeļu pārvaldības teknēm vai statņu kabeļu organizatoros, izvairoties no asiem līkumiem un mehāniska sprieguma; ievērojiet liekuma rādiusu saskaņā ar šķiedru ražotāja ieteikumiem 3 mm apvalkiem. Ievietojiet SC savienotājus atbilstošos SC adapteros vai pieslēgvietās, līdz dzirdams klikšķis; pārliecinieties par pareizu UPC un APC saskarņu savienošanu. Pēc savienojuma izveides pārbaudiet saiti ar atbilstošiem optiskās jaudas mērītājiem vai gaismas avotiem, lai apstiprinātu signāla nepārtrauktību un pieļaujamu zudumu.

Ieteikumi

Uzglabājiet komutācijas vadu brīvi satītu un, kad to nelieto, aizsargājiet savienotāju gala virsmas ar putekļu vāciņiem. Pastāvīgai vai āra ekspozīcijai izvēlieties kabeļus ar atbilstošu UV un laikapstākļu izturību, nevis PVC iekštelpu apvalkus. Ja savienojumā tiek izmantoti UPC un APC gala savienotāji, ņemiet vērā atstarošanas raksturlielumus un izmantojiet APC tur, kur atstarošanas jutība ir kritiska (piem., analogais RF pa šķiedru, noteiktas PON izvietošanas).
