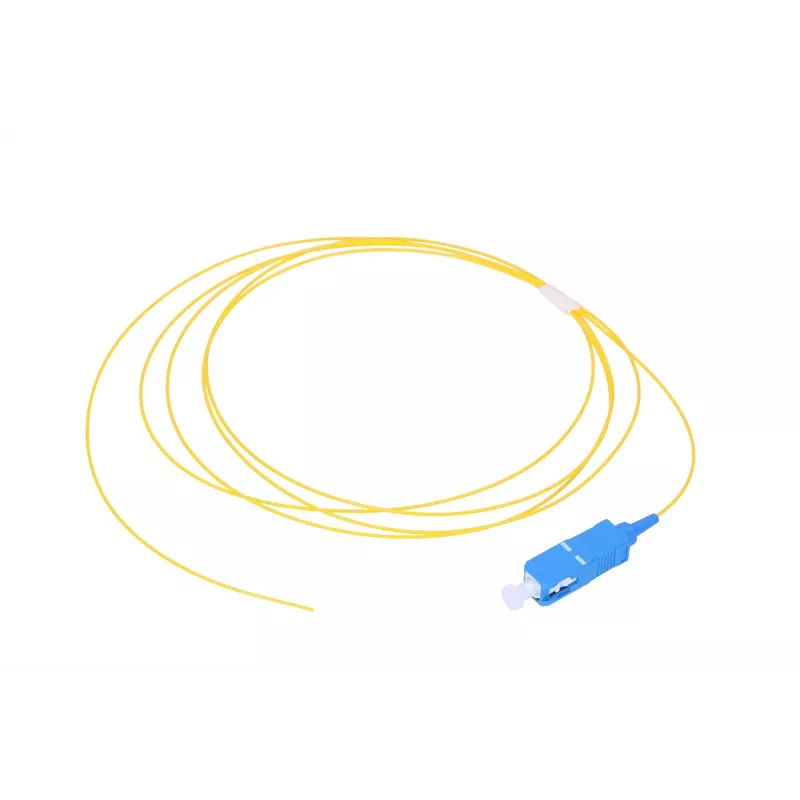

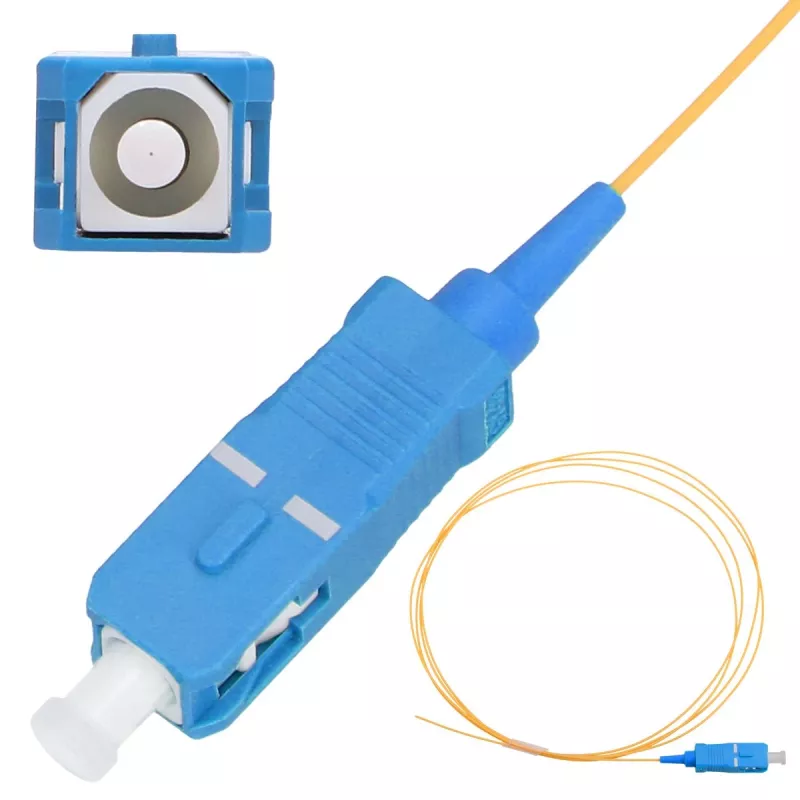

Extralink pigtail SC/UPC vienmoda G.657.A1 900µm FTTH, 2 m

Extralink pigtail SC/UPC vienmoda G.657.A1 900µm FTTH, 2 m ir vienmoda optiskās šķiedras pigtail, kas paredzēts FTTH un FTTx tīkliem. Tam ir SC/UPC savienotājs, kas terminēts ar G.657.A1 šķiedru ar 900 µm buferētu brīvas caurules konstrukciju un 2 m kabeļa garumu. G.657.A1 kategorija nodrošina uzlabotu lieces veiktspēju, vienlaikus saglabājot zemu vājinājumu, padarot šo pigtail piemērotu ciešai izvietošanai skapjos, sadales kārbās un klientu telpās. Tipiski lietojumi ietver savienošanu ar nolaižamām šķiedrām, pārslēgšanās paneļu terminēšanu un savienojumu pabeigšanu optiskajos sadales rāmjos.

Priekšrocības

SC/UPC savienotājs nodrošina zemu atstaroto starojumu un stabilu optisko veiktspēju, kas piemērota vienmoda tīkliem. G.657.A1 šķiedras tips samazina jutīgumu pret stingrām liecēm, neradot izmērāmus zudumus, kas palīdz saglabāt signāla integritāti ierobežotos izvietojuma apstākļos. 900 µm buferētā konstrukcija nodrošina līdzsvaru starp elastību un aizsardzību apstrādes un savienošanas laikā. 2 m garums nodrošina ērtu sniedzamību no terminēšanas punktiem līdz savienojumu paplātēm vai pārslēgšanās paneļiem dzīvojamo un komerciālo izvietojumu gadījumā.

Piemērots

• FTTH abonentu terminēšanai un iekštelpu nolaižamajiem savienojumiem
• Savienošanai optisko sadales rāmjos un savienojumu paplātēs
• Pārslēgšanai un terminēšanai optiskajos sadales skapjos un pārslēgšanās paneļos
• Īsiem iekštelpu maršrutiem iekārtu stalažos, korpusos un dzīvojamo māju kārbās

Galvenās specifikācijas

• Šķiedras tips: vienmoda, ITU-T G.657.A1
• Savienotājs: SC/UPC
• Kabeļa konstrukcija: 900 µm buferēta brīva caurule
• Garums: 2 m
• Optimizēts samazinātam lieces rādiusam un iekštelpu maršrutēšanai

Kā lietot

Sagatavojiet ienākošo šķiedru un pigtail saskaņā ar standarta šķiedras apstrādes un drošības procedūrām. Noņemiet apvalku un notīriet šķiedras galus, pēc tam veiciet metināšanu vai mehānisko savienošanu savienojumu paplātē saskaņā ar ražotāja norādījumiem. Uzmanīgi izvietojiet 900 µm buferēto pigtail sadales kārbā vai savienojumu paplātē, izvairoties no stingrām mikroliecēm ārpus ieteicamā lieces rādiusa. Pēc savienošanas nostipriniet pigtail un savienotāju pārslēgšanās panelī vai kontaktligzdā un pārbaudiet ievades zudumus un atgriezeniskos zudumus, lai pārliecinātos par atbilsmi tīkla prasībām.

Ieteikumi

Turiet pigtail aiz buferētā kabeļa un savienotāja aizsargapvalka; izvairieties no pieskaršanās šķiedras gala virsmai. Izmantojiet piemērotus tīrīšanas rīkus SC/UPC savienotājiem un pārbaudiet optisko veiktspēju pēc uzstādīšanas. Uzstādījumiem ar atkārtotām stingrām liecēm apsveriet maršrutēšanas ceļus, kas samazina asus līkumus, un izmantojiet lieces aizsargājošus piederumus, lai uzturētu ilgtermiņa savienojuma veiktspēju.
