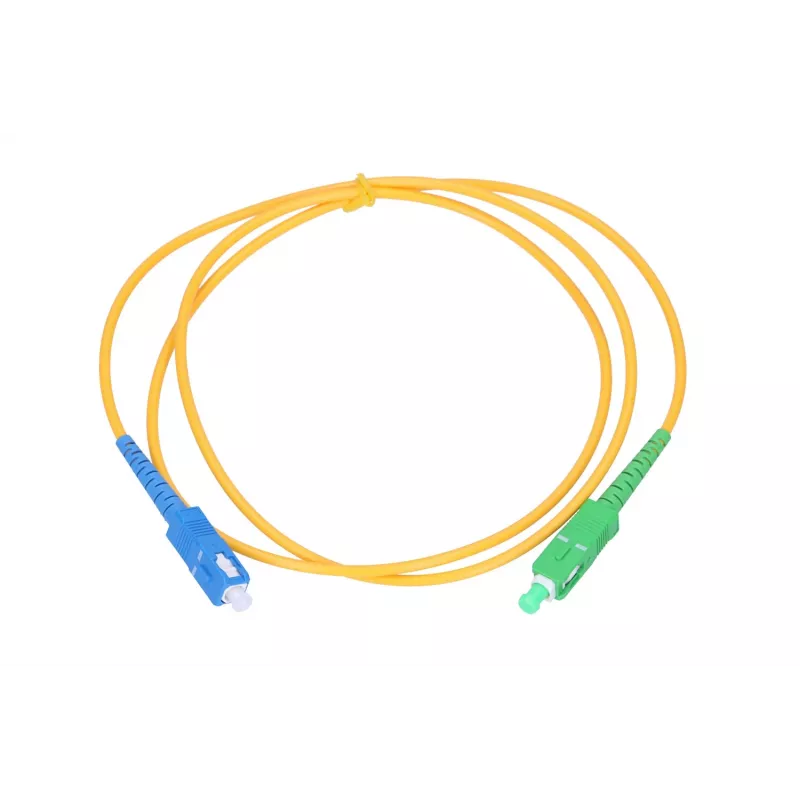

Extralink SC/APC uz SC/UPC vienmoda simpleksa ielāpu vads G.652D 3 mm, 2 m

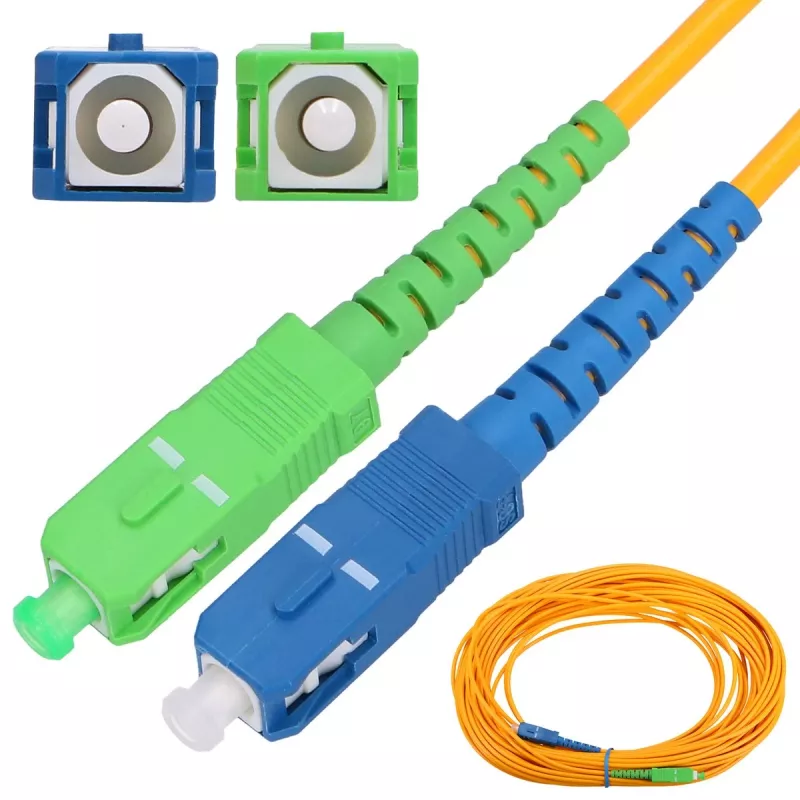

Extralink SC/APC uz SC/UPC vienmoda simpleksa ielāpu vads G.652D 3 mm, 2 m ir rūpnīcā terminēts optiskais džemperis, kas paredzēts punkta-punkta vienmodas savienojumiem. Kabelis izmanto ITU-T G.652D vienmodas šķiedru 3 mm simpleksa apvalkā un ir terminēts ar SC/APC savienotāju vienā galā un SC/UPC savienotāju otrā galā. Šis ielāpu vads ir paredzēts īsiem starpsavienojumiem starp telekomunikāciju un datu iekārtām, šķiedru terminēšanas paneļiem un FTTH abonentu telpām, kur nepieciešami zemi ievades zudumi un uzticama vienmodas veiktspēja.

Priekšrocības

Kabelis nodrošina konsekventas vienmodas pārraides īpašības ar zemu vājinājumu, pateicoties G.652D šķiedrai un precīzi pulētajiem SC/APC un SC/UPC ferulām. 3 mm apvalks sniedz mehānisku aizsardzību un vieglu apstrādi, vienlaikus saglabājot elastību maršrutēšanai skapjos un mazos kanālos. Rūpnīcā montēti gali samazina mainīgumu un nodrošina atkārtojamu optisko veiktspēju uzstādīšanai un testēšanai.

Piemērots

• Starpsavienojumi starp optiskā tīkla iekārtām (slēdžiem, multivides pārveidotājiem)
• FTTH saites starp OLT un ONU/ONT abonentu instalācijās
• Ielāpu paneļi un šķiedru sadales rāmji telekomunikāciju telpās
• Laboratorijas un testēšanas iestatījumi, kur nepieciešami vienmodas punkta-punkta savienojumi

Galvenās specifikācijas

• Šķiedras tips: vienmodas G.652D
• Savienotājs A: SC/APC (leņķiskais fiziskais kontakts)
• Savienotājs B: SC/UPC (ultra fiziskais kontakts)
• Kabeļa konfigurācija: simplekss
• Kabeļa ārējais diametrs: 3 mm
• Garums: 2 m

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un, ja nepieciešams, notīriet tās, izmantojot piemērotus šķiedru tīrīšanas rīkus, lai izvairītos no piesārņojuma un palielinātiem zudumiem. Ievietojiet katru savienotāju attiecīgajā SC adapterī vai iekārtas ligzdā, nodrošinot, ka APC leņķiskā ferula sader ar APC adapteriem un UPC ferula sader ar UPC adapteriem, lai uzturētu pareizu savienošanu. Virziet 3 mm kabeli pa kabeļu pārvaldības ceļiem, izvairoties no stingriem līkumiem zem noteiktā minimālā liekuma rādiusa un nostiprinot kabeli, lai novērstu slodzi uz savienotājiem. Pēc uzstādīšanas veiciet pamata optiskos testus, lai pārbaudītu ievades zudumus un nepārtrauktību.

Ieteikumi

Izmantojiet šo ielāpu vadu īsiem fiksētiem starpsavienojumu ceļiem; izvairieties no atkārtotiem savienošanas cikliem, kas pārsniedz savienotāju specifikācijas, un aizsargājiet savienotāju gala virsmas ar putekļu vāciņiem, kad tās netiek izmantotas. Instalācijām, kur nepieciešami identiski savienotāju tipi abos galos, izvēlieties atbilstošu ielāpu vadu, lai novērstu adapteru nesakritības.
