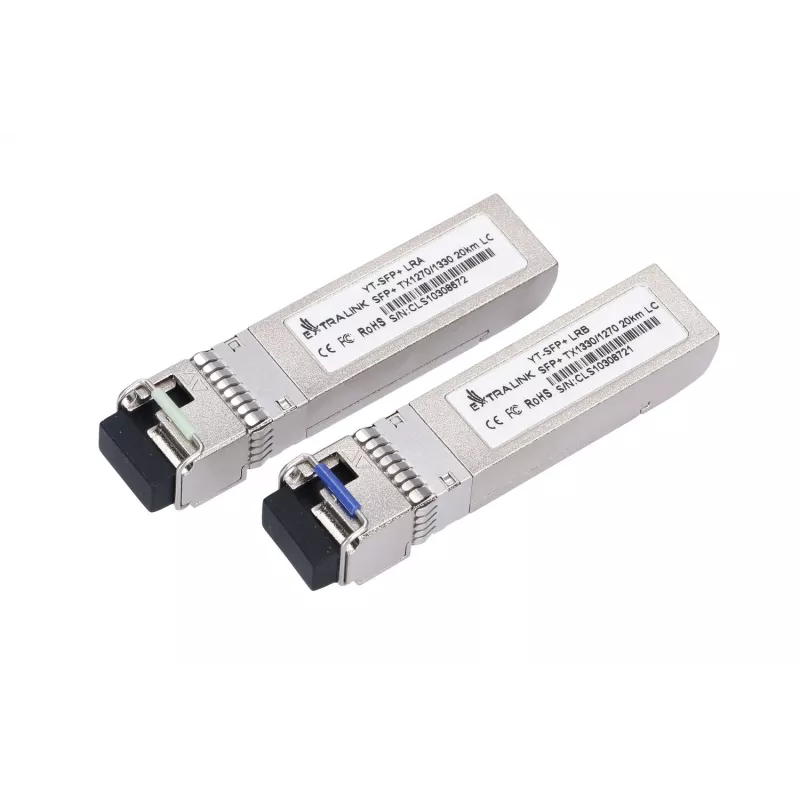

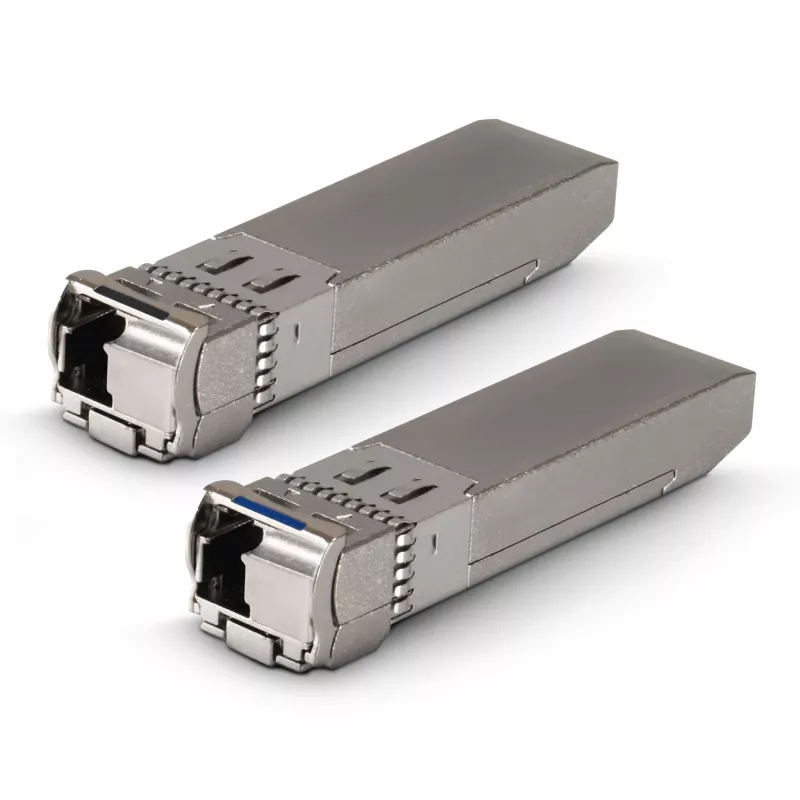

Extralink SFP+ 10G SFP+ WDM moduļi 10Gbps 1270/1330nm vienmoda 20km LC DOM pāris, paredzēts HP/ARUBA

Extralink SFP+ 10G WDM moduļu pāris HP/ARUBA ierīcēm nodrošina izmaksu ziņā efektīvu risinājumu dupleksiem 10 Gbps savienojumiem pa vienu vienmoda optisko šķiedru, izmantojot WDM viļņu garumus 1270 nm un 1330 nm. Katrs SFP+ raiduztvērējs atbalsta līdz 10 Gbit/s un maksimālo sasniedzamību 20 km ar LC savienotājiem. Moduļi ietver divu vadu I2C seriālo saskarni un atbalsta digitālo optisko uzraudzību (DOM) reāllaika piekļuvei tādiem parametriem kā saņemtā optiskā jauda, lāzera nobīdes strāva un raidīšanas jauda. Elektriskā saskarne atbilst SFI elektriskajām specifikācijām, un uztvērējs izvada PECL/CML seriālos elektriskos datus, padarot moduļus piemērotus lietošanai 10 Gbps Ethernet, SONET/SDH un dažādās 10 Gbps optisko kanālu lietojumprogrammās saderīgās HP/ARUBA iekārtās.

Priekšrocības

Extralink SFP+ WDM pāris ir izstrādāts saderībai ar HP/ARUBA ierīcēm un piedāvā DOM iespējotu diagnostiku, kompaktu LC vienmoda formas faktoru un atbalstu 10 Gbit/s savienojumiem līdz 20 km. Divu vadu I2C saskarne nodrošina moduļa identifikāciju un vadību, savukārt SFI saderīgā elektriskā saskarne garantē savietojamību ar standarta 10G līnijkartēm un komutatoriem.

Piemērots

• 10 Gbps Ethernet augšupsaitēm un starpkomutatoru savienojumiem
• SONET/SDH un telekomunikāciju optiskajiem savienojumiem
• Ātrdarbīgiem savienojumiem starp HP/ARUBA maršrutētājiem un komutatoriem
• Garākas distances vienmoda optisko šķiedru posmiem līdz 20 km

Galvenās specifikācijas

• Formas faktors: SFP+
• Viļņu garumi (pāris): 1270 nm (Tx vai Rx) un 1330 nm (Tx vai Rx) divvirzienu WDM
• Maksimālais datu pārraides ātrums: līdz 10 Gbit/s
• Maksimālā sasniedzamība: 20 km (vienmoda optiskā šķiedra)
• Savienotājs: LC
• Digitālā optiskā uzraudzība (DOM): atbalstīta, izmantojot I2C
• Saderība: paredzēts HP/ARUBA ierīcēm

Lietošana

Ievietojiet katru SFP+ raiduztvērēju atbilstošajā SFP+ slotā HP/ARUBA iekārtā, nodrošinot pareizu orientāciju un drošu ievietošanu. Savienojiet vienmoda LC kabeļa pārslēgu starp abiem moduļiem; pāris izmanto WDM, tāpēc katrs modulis raida un uztver dažādos viļņu garumos pa vienu šķiedru. Pārliecinieties, ka tīkla porti ir konfigurēti 10 Gbps darbībai, un pārbaudiet sistēmas žurnālus vai DOM reģistrus, izmantojot resursdatora ierīci, lai pārbaudītu savienojuma statusu un optiskos parametrus.

Ieteikumi

Izmantojiet sertificētus vienmoda LC kabeļu pārslēgus un pārbaudiet saderību ar jūsu HP/ARUBA ierīces programmaparatūru. Pēc uzstādīšanas pārraugiet DOM vērtības, lai apstiprinātu pareizus optiskās jaudas līmeņus un atklātu iespējamās problēmas, piemēram, pārmērīgu vājinājumu vai bojātus savienotājus.
