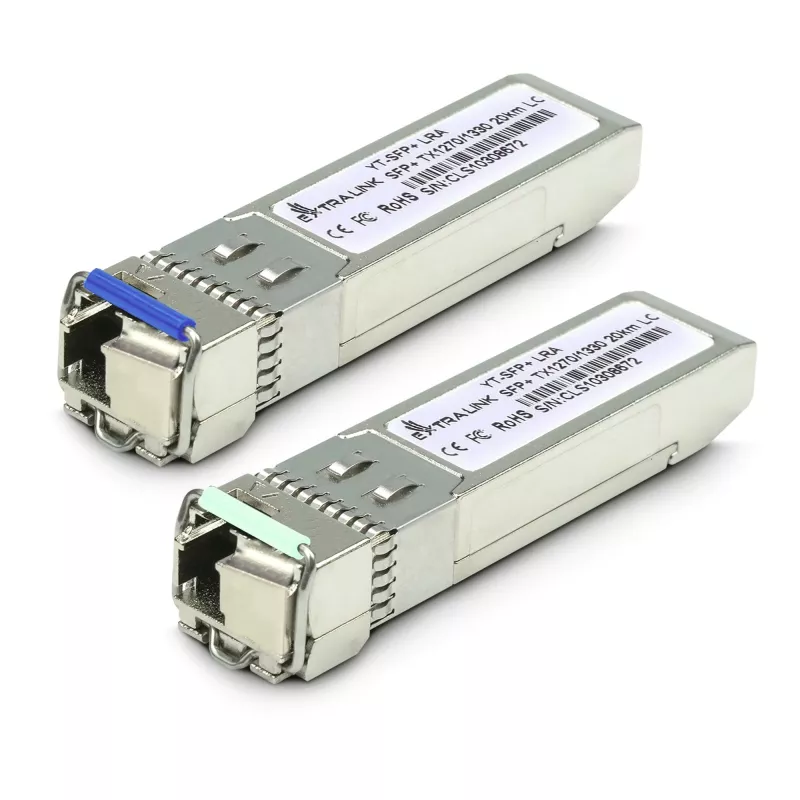

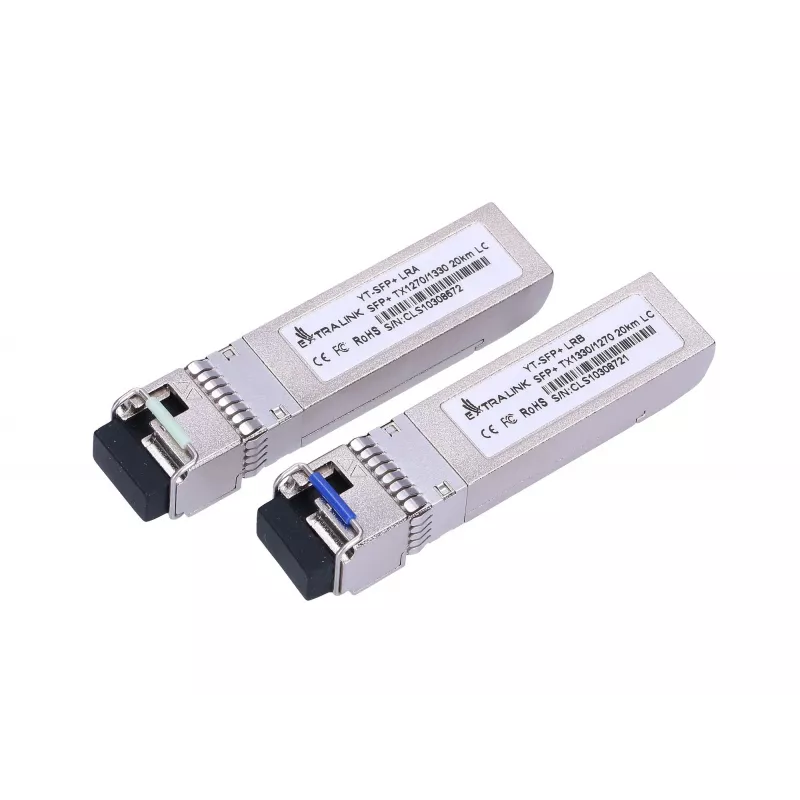

Extralink SFP+ 10G SFP+ WDM modulis 10Gbps 1270/1330nm viena režīma 20km LC DOM pāris

Extralink SFP+ 10G WDM 1270/1330nm viena režīma moduļu pāris nodrošina divvirzienu 10 Gbps pārraidi pa vienu optisko šķiedru, izmantojot viļņu garuma dalīšanas multipleksēšanu pie 1270 nm un 1330 nm. Katrs ar LC savienotāju aprīkotais SFP+ raiduztvērējs atbalsta līdz 20 km sasniedzamību pa viena režīma šķiedru, un tam ir digitālā optiskā monitoringa (DOM) saskarne un divvadu I²C seriālais kanāls identifikācijai un diagnostikai. Elektriskā saskarne atbilst SFI specifikācijām, un uztvērējs pārveido 10 Gbit/s optiskos signālus PECL/CML seriālajās elektriskajās izejās.

Priekšrocības

Moduļi nodrošina ekonomisku, vietu taupošu divvirzienu darbību pa vienu šķiedru, DOM atbalstu reāllaika optiskās jaudas un lāzera parametru uzraudzībai, kā arī plašu saderību ar 10 Gbps Ethernet, SONET/SDH un vairākiem optisko kanālu ātrumiem. To SFP+ formas faktors un standarta LC savienotājs vienkāršo uzstādīšanu un saderību ar tīkla aprīkojumu, kas atbalsta SFP+ raiduztvērējus.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet vienu moduli katrā šķiedras savienojuma galā, pārliecinoties par pareizu viļņu garuma orientāciju (1270 nm pret 1330 nm), lai raidīšanas un uztveršanas virzieni būtu saskaņoti. Ievietojiet katru SFP+ raiduztvērēju ierīces SFP+ slotā, līdz tas nofiksējas. Savienojiet viena režīma LC savienotājvadus starp abiem moduļiem. Iespējojiet DOM vai pārbaudiet resursdatora ierīces diagnostikas lapu, lai uzraudzītu optisko jaudu, lāzera strāvu un citus parametrus. Konfigurējiet tīkla aprīkojumu 10 Gbps darbībai atbilstoši jūsu topoloģijas prasībām.

Ieteikumi

Izmantojiet tīrus LC savienotājus un ievērojiet ražotāja norādījumus par optisko moduļu lietošanu. Pārbaudiet saderību ar sava slēdža vai maršrutētāja ražotāja SFP+ atbalsta sarakstu un pēc uzstādīšanas veiciet savienojuma testus, lai apstiprinātu pareizu viļņu garumu pārošanu un pieņemamas optiskās jaudas rezerves.
