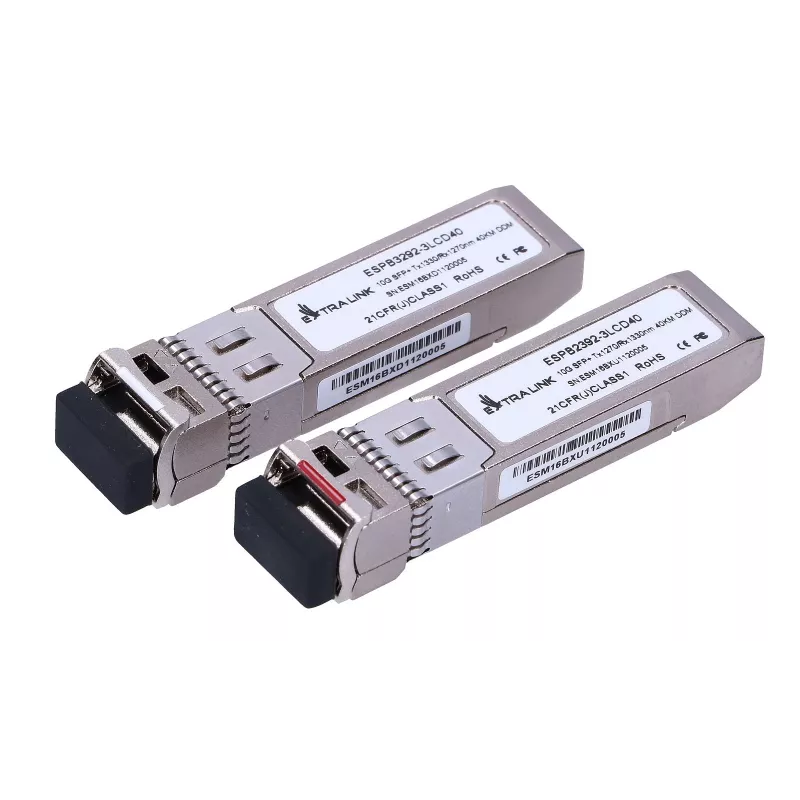

Extralink SFP+ 10G SFP+ WDM modulis 10Gbps 1270/1330nm vienmoda 40km LC DOM pāris

Extralink SFP+ 10G WDM moduļu pāris (1270/1330 nm) ir divu vienmodas SFP+ raiduztvērēju komplekts, kas paredzēts divvirzienu 10 Gbps optiskajiem savienojumiem pa vienmodas šķiedru. Katrs modulis ievietojas standarta SFP+ portā un nodrošina divvirzienu datu pārraidi, izmantojot dažādus viļņu garumus (1270 nm un 1330 nm) uz vienas šķiedras. Moduļi atbalsta savienojuma garumu līdz 40 km un ietver digitālo optisko uzraudzību (DOM), kas reāllaikā ziņo par parametriem, piemēram, optisko jaudu un temperatūru. Raiduztvērēju pāris atbilst SFP+ formas faktoram un ir saderīgs ar iekārtām, kas pieņem SFP+ moduļus 10GBASE savienojumiem.

Priekšrocības

Extralink SFP+ WDM moduļi nodrošina 10 Gbps veiktspēju kompaktā SFP+ formas faktorā, vienlaikus samazinot šķiedru pāru skaitu, pateicoties divvirzienu (BIDI) darbībai uz vienas vienmodas šķiedras. Integrētā digitālā optiskā uzraudzība sniedz reāllaika diagnostikas datus par raidītāja/uztvērēja jaudu un temperatūru, nepārtraucot pakalpojumu. Moduļi ir izgatavoti ar DFB raidītāju un InGaAs uztvērēja komponentiem, lai nodrošinātu stabilu optisko veiktspēju un atbilstību starptautiskajiem optiskās drošības standartiem.

Piemērots

• Ātrgaitas savienojumi starp slēdžiem, maršrutētājiem un serveriem pa vienmodas šķiedru
• Metro un piekļuves agregācija, kur šķiedru skaits ir ierobežots
• Gari savienojumi līdz 40 km universitātes vai pakalpojumu sniedzēju tīklos
• Esošo SFP+ portu jaunināšana uz 10Gbps WDM divvirzienu darbību

Galvenās specifikācijas

• Formas faktors: SFP+ (karstā nomaiņa, 20 kontaktu savienotājs)
• Datu pārraides ātrums: līdz 10 Gbps (atbalsta 9.95–10.3 Gb/s)
• Viļņu garumi: 1270 nm un 1330 nm (pāris, divvirzienu)
• Šķiedras tips: vienmodas šķiedra (SMF)
• Maksimālais attālums: līdz 40 km
• Savienotājs: LC duplekss (vienas šķiedras divvirzienu pāris)
• Uzraudzība: atbalstīta digitālā optiskā uzraudzība (DOM/DDM)
• Raidītāja tips: DFB lāzers; Uztvērējs: integrēts InGaAs priekšpastiprinātājs
• Standarti: saderīgs ar SFP+ 10GBASE saskarnēm

Kā lietot

Ievietojiet katru SFP+ moduli tīkla iekārtas SFP+ slotā, līdz tas nofiksējas; karstās nomaiņas instalācijai nav nepieciešams izslēgt ierīci. Pievienojiet vienmodas šķiedru, izmantojot LC savienotājus, pārliecinoties, ka katrā savienojuma galā ir pareizā viļņa garuma modulis, lai 1270 nm raiduztvērējs būtu pretī 1330 nm raiduztvērējam otrā pusē. Pārbaudiet savienojuma statusu resursdatora ierīcē un uzraugiet DOM parametrus, izmantojot ierīces pārvaldības saskarni, lai apstiprinātu, ka optiskās jaudas līmeņi un moduļa temperatūra ir paredzamajās robežās.

Ieteikumi

Izmantojiet rūpnīcā tīrītus LC savienotājus un atbilstošus vienmodas savienojuma kabeļus, lai samazinātu ievietošanas zudumus. Apstipriniet saderību ar tīkla iekārtu ražotāju, ja ierīces programmaparatūra nosaka ražotājam specifiskus raiduztvērēja ierobežojumus. Lai nodrošinātu uzticamu veiktspēju lielos attālumos, pārbaudiet šķiedras vājinājumu un uzstādiet optiskos vājinātājus tikai tad, ja saņemtā optiskā jauda pārsniedz ierīces specifikācijas, ko norāda DOM.
