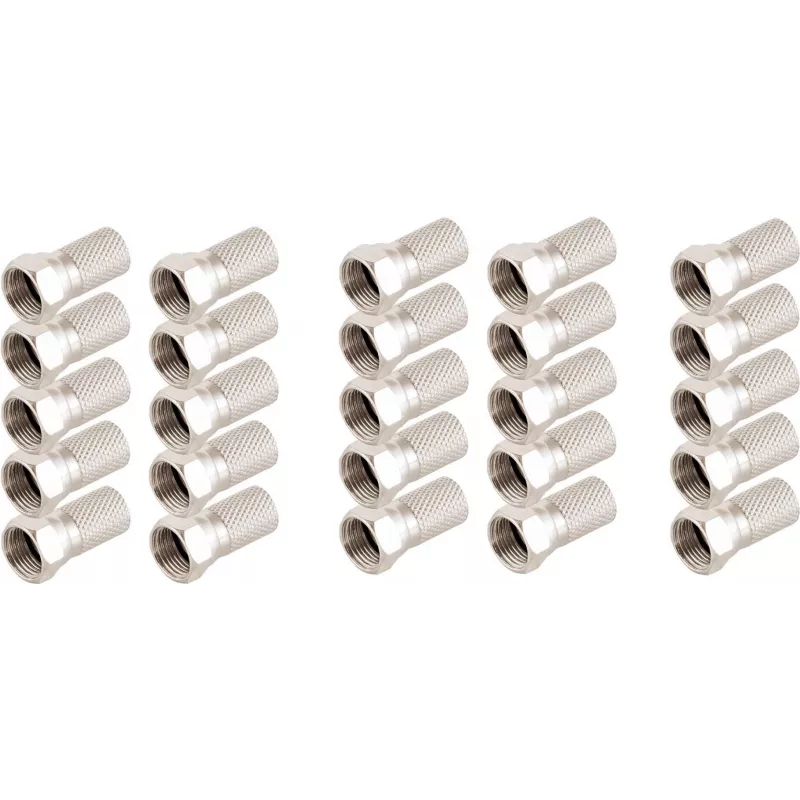

F-savienotājs ShiverPeaks 85010-R-SET25, vītņots liela uzgriežņa savienotājs, 25 gabalu komplekts

F-savienotājs ShiverPeaks 85010-R-SET25 ir 25 vītņotu F veida koaksiālo kabeļu savienotāju komplekts ar liela uzgriežņa konstrukciju, paredzēts uzticamiem RF signāla savienojumiem satelīta, TV un platjoslas instalācijās. Savienotāji ir izstrādāti, lai nodrošinātu drošu mehānisko savienojumu un stabilu elektrisko kontaktu, terminējot antenu vadus, uztvērējus un modemus mājas un komerciālās vidēs.

Priekšrocības

Liela uzgriežņa konstrukcija nodrošina vieglāku pievilkšanu un uzlabotu mehānisko satvērienu salīdzinājumā ar standarta F savienotājiem, atvieglojot drošu savienojumu izveidi šaurās vai grūti pieejamās vietās. Vītņotais savienojums nodrošina stabilu pretestības nepārtrauktību un samazina signāla zudumu risku, ko izraisa vaļīgi savienojumi. 25 savienotāju komplekta formāts nodrošina pietiekami daudz komponentu vairāku istabu vai vairāku punktu instalācijām, remontdarbiem un profesionāliem kabeļu darbiem.

Piemērots

• Satelītantenu savienošanai ar uztvērējiem
• Koaksiālo kabeļu terminēšanai TV sadalei
• Kabeļmodemu un platjoslas maršrutētāju vadiem
• Vairāku istabu mājas vai biroja instalācijām
• Apkalpošanai uz vietas, apkopei un remonta uzdevumiem

Galvenās specifikācijas

• Savienotāja veids: vītņots F veids ar lielu uzgriezni
• Iepakojuma daudzums: 25 savienotāji
• Saderīgs kabelis: standarta koaksiālie kabeļi (piem., RG6/RG59 atkarībā no pielietojuma)
• Kontakta metode: centrālā vadītāja ievietošana un vītņots ārējais savienojums mehāniskajam un elektriskajam kontaktam
• Paredzētā lietošana: RF/satelīta/TV/platjoslas terminējumi

Lietošana

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstošos garumos, kādi nepieciešami šim F savienotāja veidam. Uzbīdiet savienotāju uz sagatavotā kabeļa tā, lai centrālais vadītājs atrastos kontakta ceļā un pinums vienmērīgi kontaktētos ar savienotāja korpusu. Pievelciet lielo uzgriezni ar roku un, ja nepieciešams, pabeidziet ar griezes momenta instrumentu vai piemērotu uzgriežņatslēgu, lai nodrošinātu stingru mehānisko savienojumu, nedeformējot kabeli. Atkārtoti pārbaudiet savienojumu vizuāli un ar testa aprīkojumu, ja nepieciešami precīzi signāla līmeņi.

Ieteikumi

Lai sasniegtu vislabāko RF veiktspēju, izmantojiet savienotājus, kas atbilst kabeļa tipam un ievērojiet pareizus noņemšanas izmērus; izvairieties no pārāk stipras pievilkšanas, kas var sabojāt vadītāju vai savienotāja korpusu. Veicot vairākkārtējus terminējumus, pārbaudiet signāla līmeņus pēc katra savienojuma un izmantojiet korozijizturīgus paņēmienus āra vai mitrā vidē.
