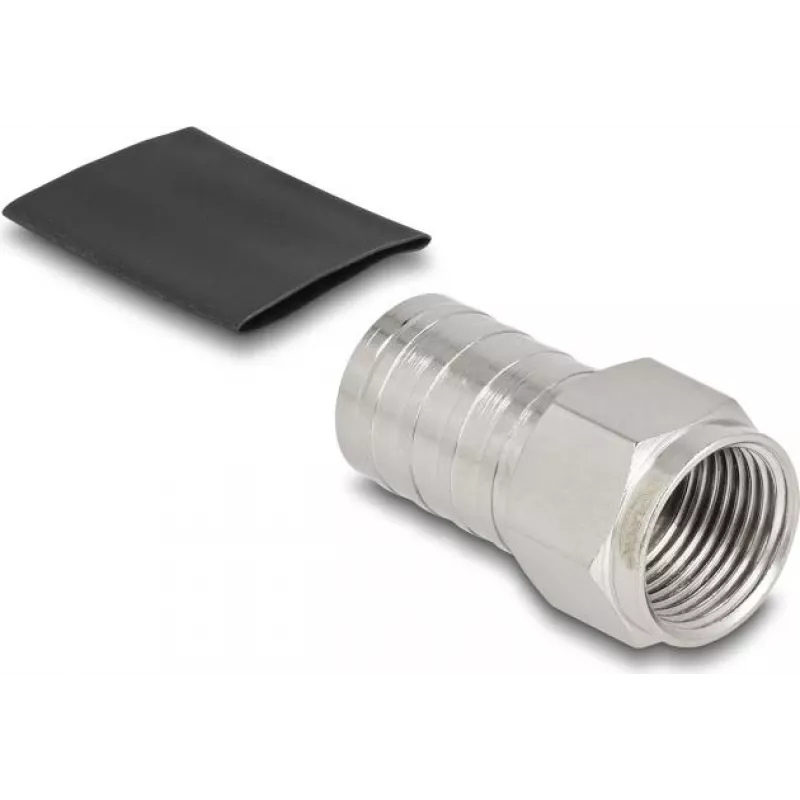

F spiedējsavienotājs DELOCK 91779 RG-6 kabelim ar termiski saraušanās uzmavu

DELOCK F spiedējsavienotājs 91779 RG-6 kabelim ar termiski saraušanās uzmavu ir paredzēts RG-6 koaksiālo kabeļu terminēšanai, ko izmanto TV, satelīta un kabeļu signāla sistēmās. Spiedējveida savienojums nodrošina stabilu elektrisko un mehānisko savienojumu, savukārt integrētā termiski saraušanās uzmava uzlabo laikapstākļu izturību un mitruma aizsardzību. Savienotājs ir paredzēts montāžai uz vietas, nodrošinot drošu signāla pārraidi un samazinot korozijas risku savienojuma vietā.

Priekšrocības

Spiedējveida savienojums nodrošina konsekventu, noguruma izturīgu savienojumu, kas, pareizi uzstādot, saglabā impedanci un signāla integritāti. Integrētā termiski saraušanās uzmava noblīvē savienotāja korpusu pret kabeļa apvalku, uzlabojot vides aizsardzību bez atsevišķu blīvējuma materiālu izmantošanas. Dizains atbalsta vienkāršu uzstādīšanu ar parastiem spiedējinstrumentiem un siltuma avotiem, samazinot uzstādīšanas laiku un nodrošinot atkārtojamus rezultātus vairākām terminācijām.

Piemērots

Galvenās specifikācijas

Lietošanas instrukcija

Sagatavojiet RG-6 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstoši izmēriem, kas piemēroti F spiedējsavienotājiem. Ievietojiet sagatavoto kabeli savienotājā tā, lai centrālais vadītājs izietu caur tapu un ferula satvertu pinumu. Izmantojiet saderīgu spiedējinstrumentu, lai saspiestu ferulu pie kabeļa, nodrošinot drošu mehānisko un elektrisko kontaktu. Pēc saspiešanas pielieciet siltumu integrētajai termiski saraušanās uzmavai, līdz tā pieguļ kabeļa apvalkam un savienotāja korpusam, izveidojot blīvētu saskarni, kas novērš mitruma iekļūšanu.

Ieteikumi

Izmantojiet spiedējinstrumentu, kas saderīgs ar F tipa RG-6 ferulām, un kontrolētu siltuma avotu vienmērīgai saraušanai. Pirms siltuma pielikšanas pārliecinieties, ka centrālais vadītājs ir pareizi ievietots un spiedējsavienojums ir stingrs. Āra vai atklātām instalācijām pēc atdzišanas pārbaudiet termiski saraušanās blīvējumu, lai nodrošinātu pilnīgu adhēziju, un apsveriet papildu laikapstākļu aizsardzību, ja uzstādīšanas apstākļi ir ekstrēmi.
