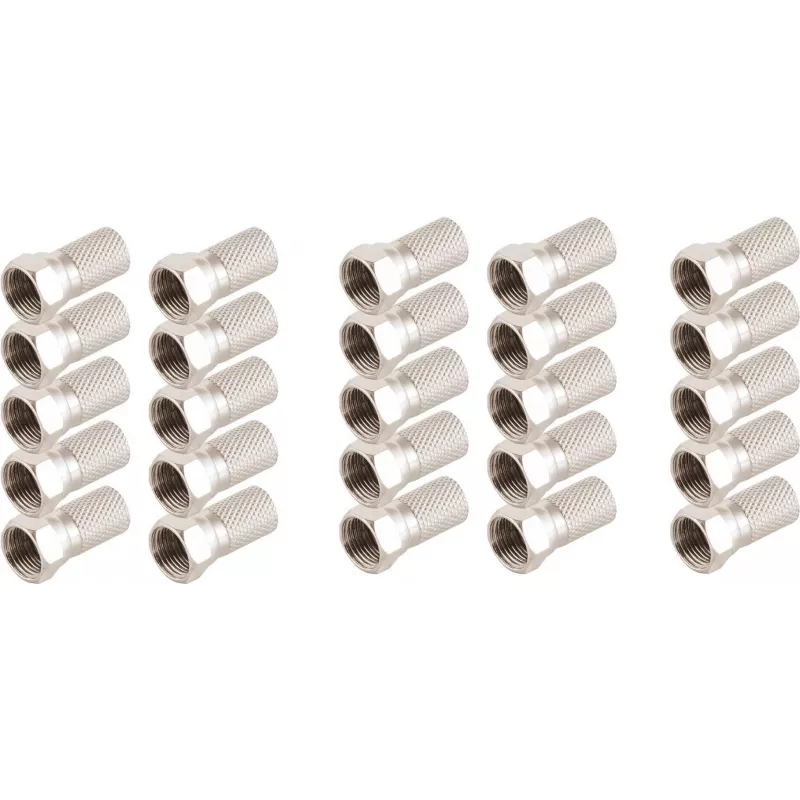

F-tipa savienotājs ShiverPeaks 85009-A-SET25, 25 F-savienotāju komplekts koaksiālajam kabelim

ShiverPeaks 85009-A-SET25 ir 25 F-tipa savienotāju komplekts, kas paredzēts koaksiālo kabeļu terminēšanai, ko izmanto TV, satelīta un platjoslas instalācijās. Šie vītņotie RF savienotāji nodrošina mehānisku un elektrisku savienojumu starp koaksiālo kabeļu posmiem un ierīcēm vai komutācijas paneļiem. Komplekts ir paredzēts standarta koaksiālo kabeļu montāžām, kur nepieciešams uzticams centrālā vadītāja un ārējā ekrāna interfeiss, piemērots gan mājsaimniecības remontam, gan profesionāliem signālu sadales uzdevumiem.

Priekšrocības

Savienotāji piedāvā vītņotu F-tipa saskarni, kas nodrošina drošu mehānisku savienojumu un stabilu kontaktu signāla pārraidei. Piegādāts kā 25 gabalu komplekts, tas ļauj veikt vairākas terminēšanas bez nepieciešamības pēc atkārtotiem pirkumiem. Konstrukcija atbalsta tiešu kabeļa ekrāna un centrālā vadītāja piestiprināšanu, kas vienkāršo uzstādīšanu un samazina montāžas laiku. Savienotāji ir saderīgi ar ierastajām koaksiālo kabeļu instalācijām televīzijas, satelīta un platjoslas iekārtām.

Piemērots

• Koaksiālo kabeļu terminēšanai mājas TV instalācijās
• Satelīta LNB, uztvērēju un multisviču savienošanai
• Platjoslas kabeļu savienojumiem un signālu sadales punktiem
• Uz vietas veicamiem remontiem un nolietotu vai bojātu savienotāju nomaiņai
• Nelielām profesionālām instalācijām un kabeļu līnijām

Galvenās specifikācijas

• Savienotāja tips: F-tipa (vītņots RF savienotājs)
• Daudzums: 25 savienotāju komplekts
• Lietošana: koaksiālā kabeļa terminēšana TV, satelīta un platjoslas vajadzībām
• Kontakta metode: centrālā vadītāja un ārējā ekrāna piestiprināšana
• Paredzētā izmantošana: iekštelpu kabeļu terminēšana, signālu sadale un remonts

Lietošana

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, lai atklātu pīto ekrānu un dielektriķi, pēc tam apgrieziet dielektriķi, lai atklātu centrālo vadītāju vajadzīgajā garumā. Uzbīdiet F-tipa savienotāju uz kabeļa tā, lai centrālais vadītājs ieietu savienotājā un ekrāns saskartos ar savienotāja korpusu. Uzskrūvējiet savienotāju uz pretējās vītņotās ligzdas vai izmantojiet standarta kompresijas/montāžas paņēmienus, kas piemēroti savienotāja konstrukcijai. Pārliecinieties, ka katrs savienojums ir cieši pievilkts, lai uzturētu labu elektrisko kontaktu un samazinātu signāla zudumus.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet šos savienotājus ar saderīgiem koaksiālo kabeļu tipiem un izvairieties no pārāk stingras pievilkšanas, lai nesabojātu savienotāju vai kabeli. Pēc uzstādīšanas pārbaudiet savienojumus ar atbilstošu signāla testēšanas aprīkojumu, lai pārliecinātos par nepārtrauktību un signāla līmeni.
