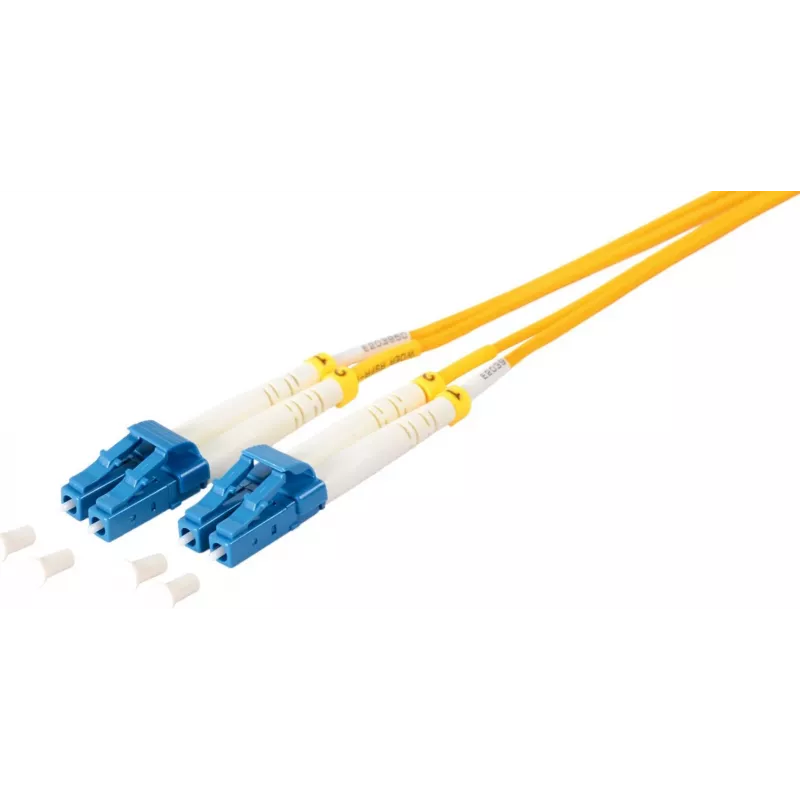

Fiber Optic Duplex komutācijas kabelis ShiverPeaks 77806 LC/LC 9/125µm OS1/OS2 15 m

ShiverPeaks optiskās šķiedras dupleksais savienotājkabelis modelis 77806 ar LC uz LC savienotājiem ir 15 m vienmoda kabelis, paredzēts OS1/OS2 lietojumiem. Kabelis izmanto 9/125µm šķiedru un nodrošina duplekso pārraidi, izmantojot divus LC savienotājus katrā galā. Paredzēts ātrgaitas vienmoda posmiem, šis savienotājkabelis ir piemērots telekomunikāciju līnijām, datu centriem un mugurkaula tīkla savienojumiem, kur nepieciešami zemi zudumi un uzticama optiskā veiktspēja.

Priekšrocības

ShiverPeaks 77806 kabelis apvieno vienmoda 9/125µm šķiedru ar LC/LC duplekso terminējumu, lai nodrošinātu kompaktas savienotāja saskarnes un nemainīgu optisko veiktspēju. Tā OS1/OS2 novērtējums atbalsta tālsatiksmes vienmoda posmus ar zemu vājinājumu. 15 m garums piedāvā elastību savienojumiem starp statīviem un no iekārtas uz paneli, vienlaikus saglabājot stabilu signāla integritāti. Kabeļa dupleksā konfigurācija vienkāršo divvirzienu komunikāciju pa divām šķiedrām un ir savietojama ar izplatītiem LC aprīkotiem komutācijas paneļiem un optiskajiem raiduztvērējiem.

Piemērots

• Komutācijas paneļu savienošanai ar slēdžiem un optiskajiem sadales rāmjiem datu centros
• Telekomunikāciju mugurkaula un tālsatiksmes vienmoda posmiem
• LC aprīkotu optisko raiduztvērēju, multivides pārveidotāju un tīkla iekārtu savienošanai
• Strukturētajai kabelēšanai, kur nepieciešami dupleksie LC/LC savienojumi

Galvenās specifikācijas

• Šķiedras tips: vienmoda 9/125µm
• Standarts: OS1/OS2 vienmoda
• Savienotāja tips: LC uz LC dupleksais
• Konfigurācija: dupleksā (divas šķiedras, divvirzienu)
• Garums: 15 metri
• Apvalka krāsa: dzeltena (vienmoda identifikācija)

Lietošana

Uzstādiet ShiverPeaks 77806 LC/LC duplekso savienotājkabeli, ievietojot LC savienotājus atbilstošos LC portos uz komutācijas paneļiem, raiduztvērējiem vai optiskajām iekārtām. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, lai izvairītos no ievades zudumiem; ja nepieciešams, izmantojiet piemērotus šķiedras tīrīšanas rīkus. Izvietojiet kabeli ar vieglām līknēm un izvairieties no asiem lūzumiem; ievērojiet ražotāja noteikto minimālo lieces rādiusu 9/125µm vienmoda šķiedrai, lai saglabātu veiktspēju. Nostipriniet lieko garumu ar kabeļu saitēm vai pārvaldības gredzeniem, lai novērstu savienotāju noslogojumu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, pirms uzstādīšanas pārbaudiet savienotāju tīrību un pārbaudiet, vai gala virsmām nav bojājumu. Izmantojiet šķiedras tīrīšanas komplektus, kas paredzēti LC savienotājiem, un ievērojiet šķiedras apstrādes labāko praksi. Izvairieties no spriedzes un ciešām līknēm; uzglabājiet lieko kabeli brīvi satītu. Savietojiet šo OS1/OS2 novērtēto kabeli ar vienmoda iekārtām un, ja nepieciešams, veiciet optisko zudumu testēšanu, lai apstiprinātu posma veiktspēju.
